“输入电路”是收音机电路中的一部分。它的作用是把需要要收听的电台信号选出来，并加以放大，同时把不需要的电台信号滤除。不论简单的还是复杂的收音机，都必须有输入电路。但是在结构不同的收音机里，由于要求不同，所采用的输入电路是有区别的。这里打算谈谈对输入电路的一般要求，并就几种常见的输入电路，分析一下它们的工作原理、性能和特点。
一、对输入电路的要求

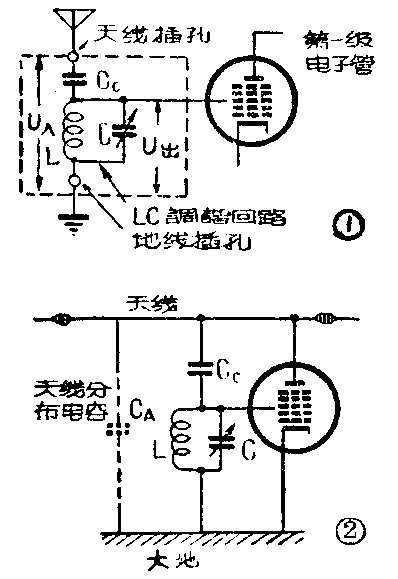

1.电压传输系数尽量大，而且接收不同频率的电台信号时，传输系数都应相差不多。所谓“电压传输系数”，就是输入电路送出去的电压U\(_{出}\)（图1）和天线输入来的电压U入的比值。例如，接收中波1000千赫的电台信号时，U\(_{入}\)=100微伏，U出=500微伏，这时的电压传输系数k=U\(_{出}\)／U入=500／100=5。假如把收音机调到中波段各个电台时，U\(_{入}\)都是100微伏，而U出也都能保持在500微伏上下的话，那么接收各电台时，电压传输系数就差不多都是5，在整个波段内的灵敏度变化就不大，这是我们所希望的。
2.天线参数变化对输入电路的影响应该很小。天线与大地之间的分布电容、天线电感、天线阻抗等天线参数，会随天气变化而变化。大家知道，天线本身和大地都是导体，它们中间有空气可作为介质，所以天线对大地间存在分布电容C\(_{A}\)（图2）。这个电容通过Cc并联在LC调谐回路上，当天气变化时，它的数值变化，从而影响调谐电容C也随着变化，能够收到的频率范围也就变化。同样的，天线的其它参数随气候变化时，也将影响输入电路的性能。因此选用输入电路时应考虑这个因素。
3.具有足够的选择性。当输入电路中的LC回路调谐到要收听的电台时，这个电台的信号就能够被输入电路所放大，然后加到第一级电子管的栅极；而其它电台的信号都被LC回路衰减掉，传不过去。这种选择电台的性能，用术语说就是“选择性”。我们总希望输入电路具有足够的选择性，才能把电台分隔清楚。
二、输入电路的分析
1．电容耦合式输入电路
在图1中，由天线感应到的无线电波，经耦合电容C\(_{c}\)的耦合（或“交连”），送入调谐回路，所以叫做“电容耦合”式输入电路。L和C组成调谐回路，用它选择电台。由于耦合电容Cc不是串入调谐回路的内部，所以也叫做“外部电容耦合”式输入电路。

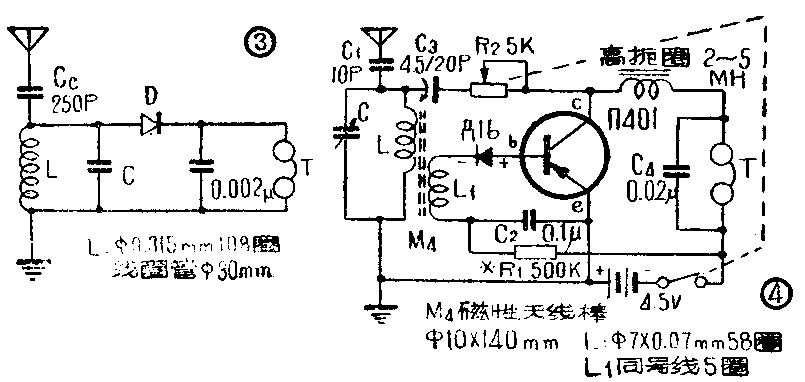

这种电路比较简单。但由于天线通过C\(_{c}\)接到调谐回路上，天线参数变化对回路的影响，比下面将谈到的电感耦合式输入电路要大一些。但如果不用Cc，把天线信号直接加调谐回路，那么受天线参数变化的影响就更要大，因为从图2可以看出，如果没有C\(_{c}\)，CA将直接并联在调谐回路上，对它影响更大。为了减低天线参数变化的影响，C\(_{c}\)的电容量一般不能用得很大。但容量如过小，会因为容抗增大，使传输系数降低。特别是对接收波段的低端电台频率的容抗更大，结果整个波段的电压传输系数很不均匀。所以实际上常用的数值在几十到几百微微法之间。例如在图3的矿石机电路里，希望电压传输系数高些，声音大些，就把Cc用得大些，使用250微微法，当然这样要容忍一些天线参数变化所带来的影响。又如在图4的再生式晶体管单管机电路里，由于晶体管本身有放大作用，电路又有再生，所以可把C\(_{c}\)用得小些，如10微微法左右。
这种输入电路中的线圈有各种形式，图3、4中举出了两种例子，作为参考。
2．电感耦合式输入电路

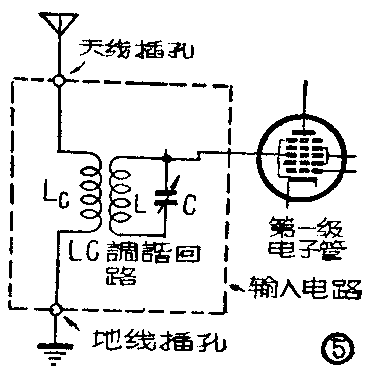

在图5中，天、地线间接着一个耦合线圈L\(_{c}\) （一般也叫“天线线圈”）。天线传下来的高频信号电流流过Lc，它所产生的磁场又使它旁边的调谐线圈L感应出电压，就这样利用电磁感应作用，把信号耦合过去。这种电路称为“电感耦合”式输入电路。它的电压传输系数等电气指标，可以达到近于理想的标准，制作较简单，使用元件也少。所以，在国内外生产的收音机中常被采用。
下面再进一步谈谈北京无线电三厂所生产的“喜洋洋”牌5301型三波段收音机上用的输入电路。这部分的电路如图6。图中П\(_{1}\)П2П\(_{3}\)是同轴的波段开关。L2L\(_{3}\)分别是收听535～1605千赫的中波段耦合线圈和调谐线圈；L4、L\(_{5}\)是收听2～3兆赫短波2段用的线圈；L6、L\(_{7}\)是6～18兆赫短波1段的线圈。
从图上可以看出，当使用电唱机时，开关的三个刀拨到“电唱”位置，输入电路被切断。当收听中波段广播时，三个刀同时转到“中波”位置上，线圈L\(_{2}\) 、L3被接进输入电路，其它波段的线圈被断开，空着不用。
收听短波\(_{1}\)段或短波2段的节目时，波段开关转到相应的位置上，相应的一对线圈将接进输入电路。由于空着不工作的短波段线圈的电感和布线电容等所形成的回路，可能恰好对正在工作的短波段频率的若干次倍频谐振，吸收正工作的输入电路的能量，使工作电路输出减小，甚至不能收音。为了消除这种现象，可以把各波段线圈隔得远些，但又不便于制作，所以通常是把不工作波段的线圈短路。图中的П\(_{3}\) 一组接点就是为完成这项任务而加的。
图6中各线圈的数据见附表所列。各线圈都绕在外径8毫米、管长24毫米的塑料线圈管上。线管内壁套有螺扣，以便旋入M6×1×12（直径6毫米，螺距1毫米，长度12毫米)的磁心。
图中的L\(_{1}\)C1组成一个串联调谐回路。调整L\(_{1}\)的磁心，使这个回路对465千赫中频谐振，那么利用串联谐振时阻抗最小的道理，中频附近的干扰就在这里短路到地，不致传到后面去。这种作用好比对干扰设下了陷阱，一般称作“陷波电路”。这个电路对其它频率的信号不谐振，所以阻抗很大，对它们没有影响。
L\(_{1}\)、L2和L\(_{3}\)各线圈工作频率较低，适合用Manl（简写为M1）型尺寸为6×1×12的磁心；而短波线圈L4、L\(_{5}\)、L6和L\(_{7}\)工作频率高，适合采用M11型尺寸为6×1×12的磁心。
可变电容器C\(_{5}\)和各调谐线圈配合，构成调谐回路，它的电容量国内产品多为360微微法的，配合上表所列线圈，正好能调谐到上述各波段内的电台。如果采用其它容量的可变电容器，如498微微法等，各线圈的数据都要作相应的改变，否则将收不到需要的波段。
此外，在使用不同的变频管时，需要配用不同构造的线圈，这里就不详述。
C\(_{2}\)、C3、C\(_{4}\)是补偿电容器，用以调准各波段高频端的统调，以保证高频端灵敏度。
R\(_{1}\)并联在中波段的耦合线圈上，它能使天线回路的Q值变低，因而削弱了天线参数变化所引起的影响和当C5旋到最大容量附近可能产生的振荡，有时还能削弱串音。但这种振荡并不一定产生，所以也可不用。爱好者自己装制收音机时，如发现中波段调到550千赫附近出现咕咕叫声，可加上这个电阻试试。它的数值过小，灵敏度会降低，若太大往往不起作用，可在10～50千欧间按需要选用。
R\(_{2}\)接在变频管的栅极，用来供给自动音量控制电压。它的阻值若单从通过该控制电压考虑，可以很小。但是，它又和输入电路并联，如过小就会降低变频管的输入阻抗，加重谐振电路的负载，结果使灵敏度变差，同时会降低调谐回路的Q值，使选择性变差。所以，一般在几百千欧到一兆欧间选用。如“牡丹”牌551型收音机变频管1A2的栅路电阻就用1兆欧；“熊猫”牌607型的变频管6U1就用200千欧。
C\(_{6}\)是为保证自动音量控制电压不被线圈短路到地（因为线圈对直流的阻力很小）。加了这个电容器，就能阻止直流的自动音量控制电压通过，而输入的高频交流信号则可畅通无阻，不受影响。它的数值一般在100～300微微法间选用。也有一些收音机，它的自动音量控制电压经过调谐线圈和波段开关后加到信号栅极上，这时就不需要加电容器了。
3.电感电容耦合式输入电路
图7所示的另一种输入电路，既有电感耦合，也有电容耦合，所以叫“电感电容耦合”式输入电路。由于有耦合电容存在，受天线参数变化的影响较大，但使用了双重耦合，会使电压传输系数提高，也较均匀。
图8是一种普及型外差式四管机的输入电路。图中的C\(_{c}\)使用半可调电容器，可兼做补偿电容器（相当于图6中的C2）。和Lc并联的47千欧电阻与图6中R\(_{1}\)的作用相同。
4.内部电容耦合式输入电路
在图9的输入电路中，信号由天线通过C\(_{0}\)加到耦合电容器Cc上，便送入了L\(_{C}\)调谐回路。由于Cc是串接在调谐回路的内部，所以叫做“内部电容耦合”式输入电路。
C\(_{0}\)的作用是减小天线的等效电容，相当于缩短天线，减小天线参数变化对调谐回路的影响，所以一般叫做“缩短电容”。加了这个电容以后，可以改善选择性，电压传输系数也比较均匀。C0一般使用200～300微微法左右。
图9中的R相当于并联在天地线间，作用与图6中的R\(_{1}\)相似。也可以断开它的下端（图中×号处），通过它供给自动音量控制电压。

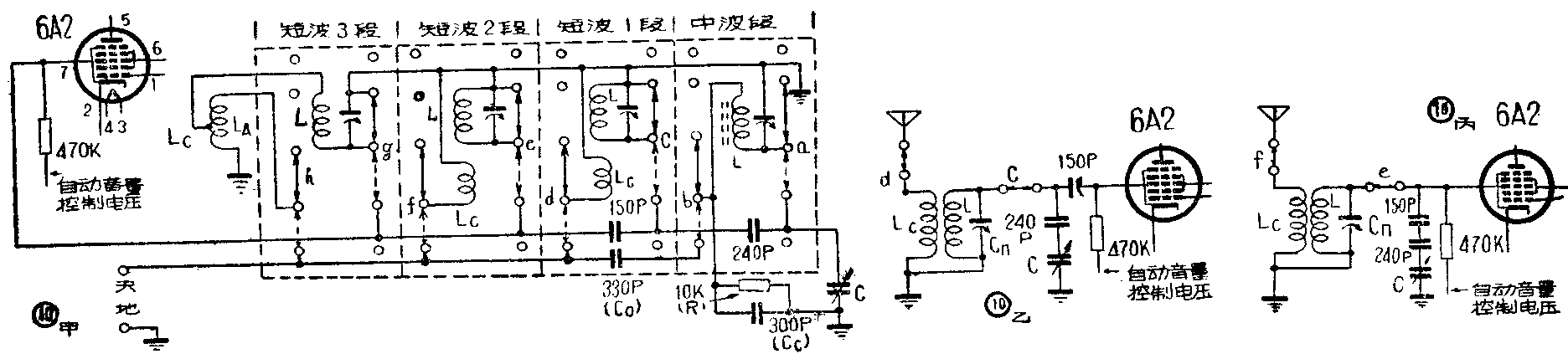

图10是上海广播器材厂出品的131型收音机上用的输入电路。波段开关采用琴键式的。当按下中波段的琴键时，由琴键带动移动接点a及b，使他们同时由没按下时的实线箭头位置移到虚线箭头位置去。这样便接成了与图9一样的内部电容耦合式的输入电路。它的传输系数高，也很均匀，中频抑制效果好，可省用陷波电路。
该机短波\(_{1}\)和短波2两波段，是采用电感耦合式输入电路。当从中波段改听短波0时，按下短波\(_{1}\)段的琴键，中波段开关接点会自动跳开。这时，c点经150微微法栅路电容与6A2输入栅极接通；d点使Lc与天线接通而工作。这时的实际电路如图10(乙)。可以看出，这时150微微法电容形成栅路电容，并且谐振电路的C又串入240微微法电容，使C的容量可变范围变小，只适合接收3.95～7.6兆赫一段较窄的频带，而频率度盘的刻度可以展宽，收听时调谐比较容易。
短波\(_{2}\)段（9～12.1兆赫)工作时，图中e点与6A2栅极接通,f点与天线接通。因此，实际电路变成图10（丙)。可以看出。6A2栅极通过L已对地构成通路，因此自动音量控制电压被短路，变频级不受控制。这时，150及240微微法电容串入调谐回路，也是为使频率度盘的刻度展宽。
5．自耦变压器式输入电路

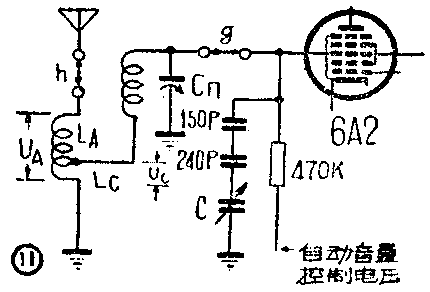

图10甲短波3段（14.5～19兆赫）工作时，g点与6A2栅路接通；h点与天线接通。因此，实际电路如图11。这种电路的天线线圈L\(_{A}\)与调谐线圈L间不靠互感耦合，而是从LA的一部分线圈L\(_{C}\)上取出耦合电压UC加给调谐回路内部。这样，对天线线圈来说，U\(_{A}\)是输入电压，UC是输出电压，所以这是自耦变压器式耦合电路。
这种电路受天线参数变化的影响较小，容易做到阻抗匹配；但由于是降压的自耦变压器形式，所以电压传输系数较低，并且只能保证在较窄的频带内保持均匀。因此，要求波段复盖系数较宽的接收波段一般不采用。
从图11可看出，它会和图10丙一样地使频率展宽；同时，变频级也不受自动音量控制电压的控制，这会提高一些变频增益，相应地也就提高了短波段的灵敏度。（栗新华）
