晶体管收音机中的低频耦合变压器及输出变压器的安匝数不高，采用高导磁率的铁淦氧磁心绕制效果很好。

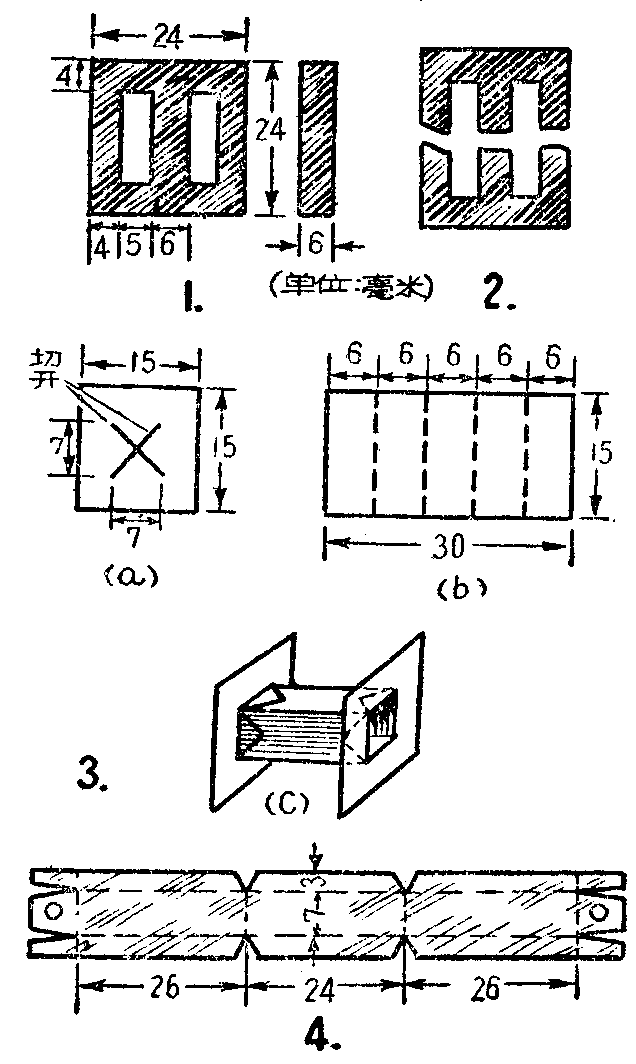

可以采用E形24毫米初始导磁率为2000的铁淦氧磁心，它的几何尺寸如图1所示。
购到的磁心一般是未分开的，成为日字形；首先要破开以便绕线。最简单的破开法是用小刀对准中心条，以手锤轻轻敲击小刀，逐渐加大力量，直到将磁心敲成E字形的两块（图2），敲成三块也可以用。
磁心分开后，要做绕线骨架。可用厚卡片纸照图3（a）剪出两块，照图3(b)剪出一块，再照图3（c）用胶水粘成骨架，以磁心放入试验，使松紧合度。
待骨架胶水干透，即可将其放上小型绕线机绕线。绕线圈数及线号如附表：
电路方式 用途 级 圈数 线号
（毫米）
初 1800 0.1
单管 耦合
次 350 0.12
初 440 0.15
单管 输出
次 45 0.29
初 1800 0.1
推挽 耦合
次 2×350 0.12
初 2×220 0.15
推挽 输出
次 45 0.29
从表上可以看出推挽式的在单管输出电路中也可使用，这时耦合变压路次级仅用一个350圈，另一个不用；输出变压器则将初级两个220圈串联使用。
绕线时层间不垫纸，耦合变压器先绕次级，后绕初级。初、次级间要垫绝缘纸，因初级一般接有负电源电压，次级接到输出级的晶体三极管的基极，如初次级间碰线，三极管会烧毁。输出变压器则先绕初级，后绕次级。推挽式的2×350及2×220的双线圈要用双线绕法，即用两根线同时绕，绕好后将一根线的始端与另一根线的终端接好作为中心抽头，这样做是为了取得直流电阻的平衡，不致引起失真。
线圈绕好后外面用黄腊绸包好，测试无误后即可将铁淦氧心插入，对好破口，务使气隙最小，必要时可用胶布条缠紧，然后用薄铁皮照图4做成套子，以便固定在安装板上。
这样绕制的耦合变压器可以用做输出级的推动变压器或低频放大级之间的耦合变压器。输出变压器则适用于电源电压为4.5伏或6伏用П6等三板管的单管输出级或推挽输出级，配用3.2欧扬声器。这时集电极静态直流电流在单管输出级4.5伏电源电压时可以调到8～9毫安，在6伏电压时可以调到6～7毫安；在推挽输出级约这2～3毫安。（葛勉之）
