机器上的一般旋转机件，用转速表就可以测出它的转速。但是遇到转矩小的旋转机件（如电神马达、纺纱锭子等），或者每分钟达数万转的机件，转速表就不能胜任了。因为测量时，转速表本身要消耗旋转机件的功率，而且它一般最高只能测15000转／分。利用电子闪光测速仪，就没有这些缺点。
闪光测速的原理，不难理解。例如，在一个旋转的圆盘上作一个记号，当圆盘转得很快时，这个记号便一片模糊，看不清楚。但是，如果用闪光照射这个圆盘，并且每分钟闪光的次数（频率）与圆盘每分钟的转数相同，那么，很明显，圆盘上的记号每次转到相同的位置时，恰好被闪光照射着，由于人眼的视觉惰性，就会看到这个记号固定在一个一定的位置，而圆盘就好像静止不动一样。因此，只要调整闪光的频率，看到圆盘不动的假象，就能通过闪光频率刻度盘上所指的数值测出圆盘的转速了。实际上，只要圆盘转速恰好为闪光频率的整倍数，都可能出现这种情况。例如圆盘每转两转，闪光一次，仍然会看到记号在同一位置出现，记号也好像静止不动，唯一的差别，是记号较暗一些。如果闪光频率恰好为圆盘转速的整倍数，例如为3倍，那么圆盘每转一周，闪光三次。第一次闪光时，看到记号在一个位置，第二次闪光时，记号转过一个位置，依此类推。由于在每转中记号对应于闪光的各个位置都相同，所以能看到三个静止的记号。调整闪光频率，当记号接近于静止时，会看到记号旋转。这是因为，每次闪光时，圆盘记号的位置都不同。在第二次闪光时，圆盘记号已越过第一次闪光时所在的位置。这样顺序改变记号显现位置，如果改变速度不大，就会看到记号转动。
这里介绍的电子闪光测速仪，它的原理电路如图1所示。这个电路主要包括三部分：电源，振荡器，频闪闸流管电路。振荡器输出的脉冲，控制频闪闸流管点火，使它按振荡器输出脉冲频率发出闪光。
电源 采用6Z5P（6Ц5С）型电子管，接成全波整流电路。

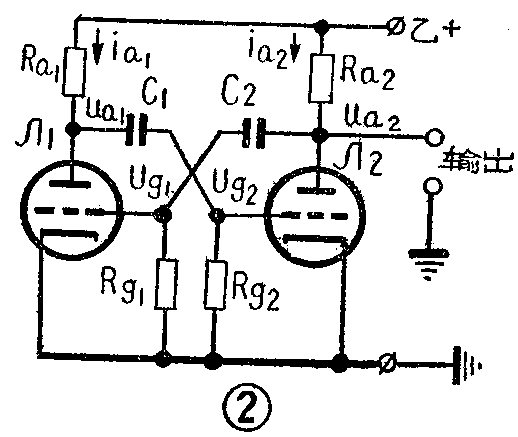

振荡器 采用对称的多谐振荡器，它的原理电路如图2所示。这种电路的振荡频率很容易调节，而且电源电压和电子管参数有很大变化时，频率的稳定性相当高。
两个三极管部分是对称的，看来它们的工作状态也应当相同。但是实际上并不能保持这种相同的工作状态。只要由于某种原因（外界感应，电子管特性的微小差异等等），稍为破坏对称，例如使电子管Л\(_{2}\)中的电流ia2增加，那么Л\(_{2}\)的屏压Ua2。将降低，C\(_{2}\)放电，放电电流在Rg1上产生负栅压，使Л\(_{1}\)的栅压Ug1降低，因此Л\(_{1}\)的屏流ia1减小，而Л\(_{1}\)的屏压Ua1增加，C\(_{1}\)开始充电。C1的充电电流在R\(_{g2}\)上产生正栅压，使Л2的栅压U\(_{g2}\)增加，ia2也就随着增加，进一步降低U\(_{a2}\)，使C2继续放电，进一步减小U\(_{g1}\)、ia1。这样，i\(_{a2}\)将迅速增加，而Л1将迅速截止。以后，C\(_{2}\)的放电电流逐渐减小，所以Л1的栅压U\(_{g1}\)逐渐增高，等到Ug1达到截止栅压时，Л\(_{1}\)的屏流ia1开始流通，于是U\(_{a1}\)减小，C1放电，使Л\(_{2}\)栅压Ug2降低，相应地减小了i\(_{a2}\)，提高了Ua2，使C\(_{2}\)充电。C2充电又使U\(_{g1}\)增高，进一步增加了ia1。这样很快地使Л\(_{2}\)截止。以后与上述过程相似，Ug2开始上升，最后又使Л\(_{1}\)截止。如此不断重复这种过程，使振荡继续下去。振荡频率可近似地按f=\(\frac{K}{CR}\)g计算。C是耦合电容量，R\(_{g}\)是栅路电阻值。系数K在0.3～1.5范围内，视正偏压的大小而定。增大正偏压，K也变大，因此频率f也升高。在图1中的电位器R11, 就是用来调整正偏压以调节振荡频率的。

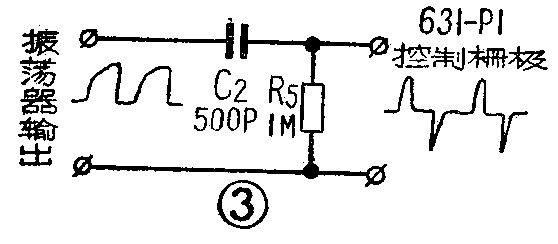

多谐振荡器的输出脉冲，接近于矩形波。为了正确地控制频闪闸流管点火，要求把矩形脉冲变为尖形脉冲。所以，在振荡器输出端还要接一个微分电路，如图3所示。这个电路的工作原理，简单地说明如下。当输入脉冲幅度从零突然增大时，电容器C\(_{3}\)充电，充电电流在电阻R5上产生电压降。以后当输入脉冲保持最大值时，充电电流却逐渐减小，R×C的数值愈小，减小得也愈快。这时，R\(_{5}\)上的电压降也随着减小。这样微分电路输出脉冲的顶部不会随着矩形脉冲顶部延长，就变成尖形了。在矩形脉冲从最大突然降到零时，电容器放电，因此产生一个负尖形脉冲。

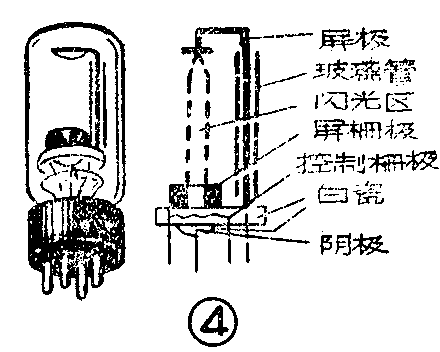

频闪闸流管及其控制电路 采用6Э1—P1型频闪闸流管，它的结构如图4所示。当正脉冲加到控制栅极时，闸流管点火。电容器C\(_{3}\)和C4（见图1）通过闸流管放电，使瞬时脉冲电流达到5安培以上，在频闪闸流管屏极与阴极间发出明亮的闪光。频闪闸流管点火后，屏压骤降，闸流管又复熄灭，每次闪光的持续时间很短，所以观测的清晰度很高。这时电容器C\(_{3}\)、C4又通过电阻R\(_{2}\)重新充电，闸流管屏压又逐渐上升。负脉冲加到控制栅极时，闸流管不点火。所以，闪光频率与振荡器频率相同。
测量范围 图1电路有两个闪光频率范围：10到50赫（即600次/分到3000次/分）及50赫到250赫（即3000次／分到15000次／分）。采用转换开关S\(_{2}\)可改变耦合电容量的大小，得到不同的频率范围。在每个频率范围内，又可用电位器连续调节频率。电位器R11上带有频率刻度盘。电阻R\(_{12}\)和R13为校准频率刻度用。

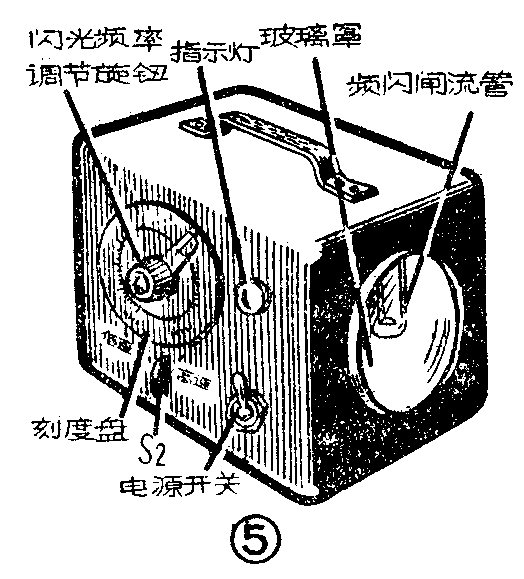

使用方法 将仪器接上电源，约经15分钟预热后，即可应用。在被测机件上做一个记号，并将频闪光照射到机件上。最好首先将仪器的闪光频率调节旋钮（见图4）调节在估计的转速左右，然后左右调节闪光频率，一直到能看到机件上一个静止记号为止。如果估计不出机件的大概转速，那么将仪器上闪光频率刻度旋钮从最低频率开始调节。到机件上出现一个静止记号时，记下读数，例如为750次/分，再往上调节，则到1500次/分时又会出现一个静止记号。同样，在3000次／分时也会出现一个静止记号。如果再往上调节，到6000次／分时，出现两个静止记号，则被测转速为3000转／分。记住这样一个简单规则：被测机件上只出现一个静止记号的最大读数，才是正确的转数读数。（厘波）
