一、概述
“凯歌”牌593型（分1～7类，内部机件相同，外形各异）收音机，是上海无线电四厂的产品，经过不断努力改进，本机的593—4型和593—2型在1961年10月第三届全国广播接收机观摩评比中，都曾荣获一等奖。本机能满意地收听国内外调幅广播电台的播音，并装有拾音器插孔，可以另加电唱机放送唱片。本机机箱用上等木料制作，经过精工处理，漆色光亮，配用溜金件、新型旋钮及精美度盘，外形美观大方。
二、主要特性指标
1．频率范围：中波525～1650千赫；短波5.8～18.5兆赫。
2．中频频率：465±2千赫。
3．灵敏度：中波在600、1000、1500千赫时分别为42、27、40微伏；短波在6、12、18兆赫时分别为100、120、87微伏。
4．选择性：在1000千赫处偏调±10千赫时，衰减不小于32分贝。
5．假象波道衰减：中波不小于32分贝（1500千赫）；短波不小于16分贝（18兆赫）。
6．中频波道衰减：不小于45分贝。
7．额定输出功率：不小于0.5伏安。
8.拾音器插口灵敏度：不大于150毫伏。
9.整机频率特性：150～3500赫内电压不均匀度为9分贝。
10．整机非线性失真度：150赫——8％；400赫——8％；1000赫——6％；3500赫——6％。
11．交流声水平：不劣于-50分贝。
其它指标也都符合并超过国家标准对三级收音机规定的技术条件。
三、工作原理及其特点

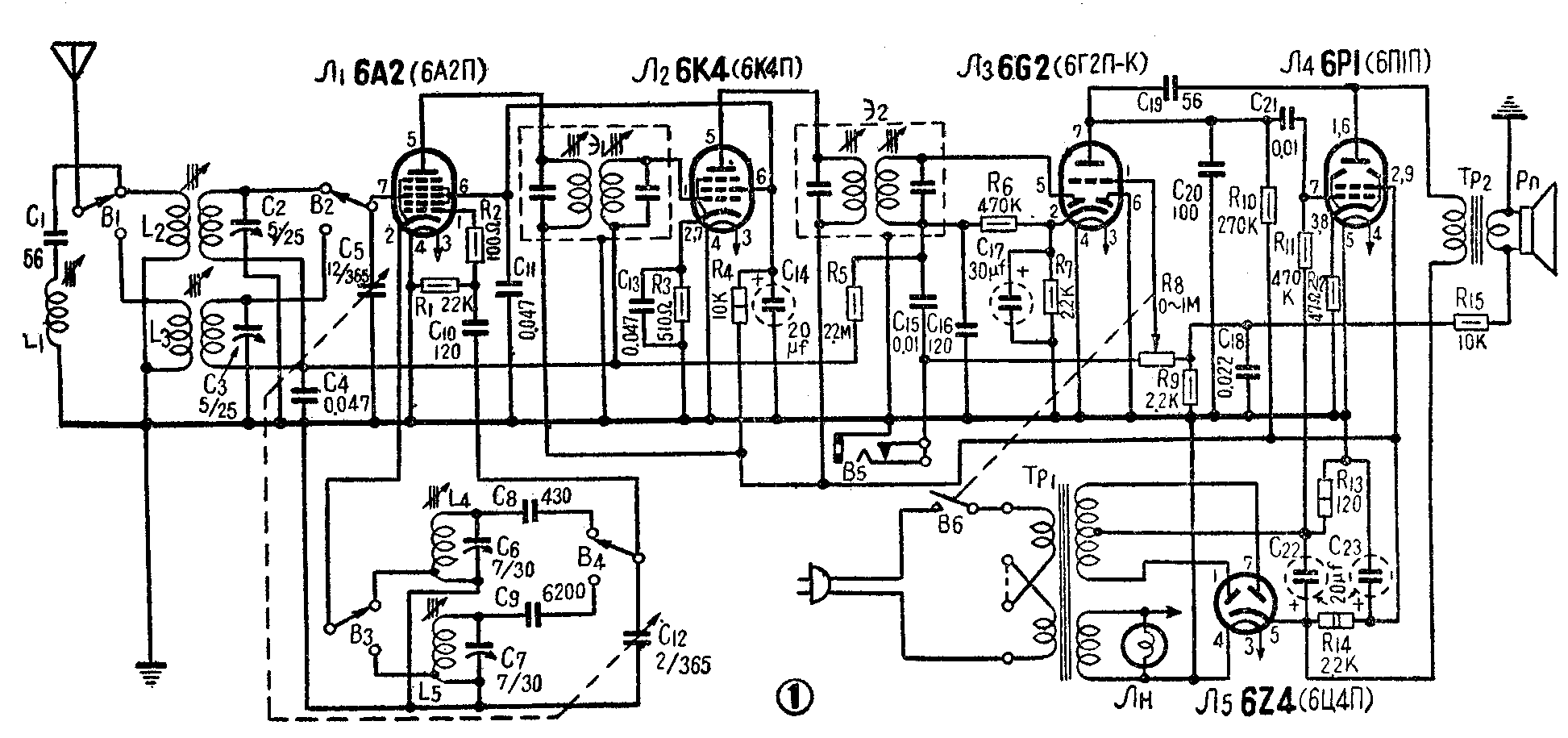

本机采用国产小型电子管。6A2作变频；6К4作中频放大；6G2作检波及低频电压放大；6P1作功率放大；6Z4作电源整流。电路图见图1。
本机输入端装有L\(_{1}\)C1组成的中频陷波器，用以阻止频率等于中频的干扰进入收音机，使中频波道衰减这一指标显著提高。
变频级用七极变频管6A2作本机振荡和变频。为了提高频率的稳定性，在振荡栅极电路内申联了100欧的电阻，可以使在同波段内高低二端频率的振荡幅度差异减少，并可以防止产生寄生振荡。在本机振荡器回路中，应用了负温度系数的瓷介拉线微调电容器，用以补偿调谐回路中金属元件的正温度系数特性，同时也提高了频率稳定度，减少了机械振动对频率的影响。
中频变压器采用调铁淦氧磁心式的，以提高线圈的Q值，使中频选择性和频率响应得以改善。
末级放大器阴极电阻旁不加旁路电容器，以形成电流负反馈，改善音质和减小失真度。
滤波输出端波纹系数在0.1％以下。
本机对容易受振动的元件都加了妥善的紧固，因此有效地防止了高频机振。
在低频电路中还采用了负反馈，使整机频率持性平坦宽阔，失真度减小，故音质优美动听。
四、安装和使用
本机采用了双套旋钮，右边中心小旋钮为波段开关，外套大旋钮为电台调谐旋钮；左边大小旋钮一起转动，为电源开关兼作音量大小控制之用。出厂时，电源变换插插在适合用220伏电源的位置。如改用110伏电源，应将变换插拔出，将△转一下对准“110伏”后再插入便可。变压器温升不大于45℃，可连续使用8小时以上。（宋道渊）
