采用来复式电路，一管多用，可以简化电路，节省元件，缩小体积和减少电源消耗，这对于晶体管收音机来说也是有利的，因此来复式电路得到了广泛的应用。这里向大家介绍一种简单易制的来复式晶体管收音机。
一、电路设计原理

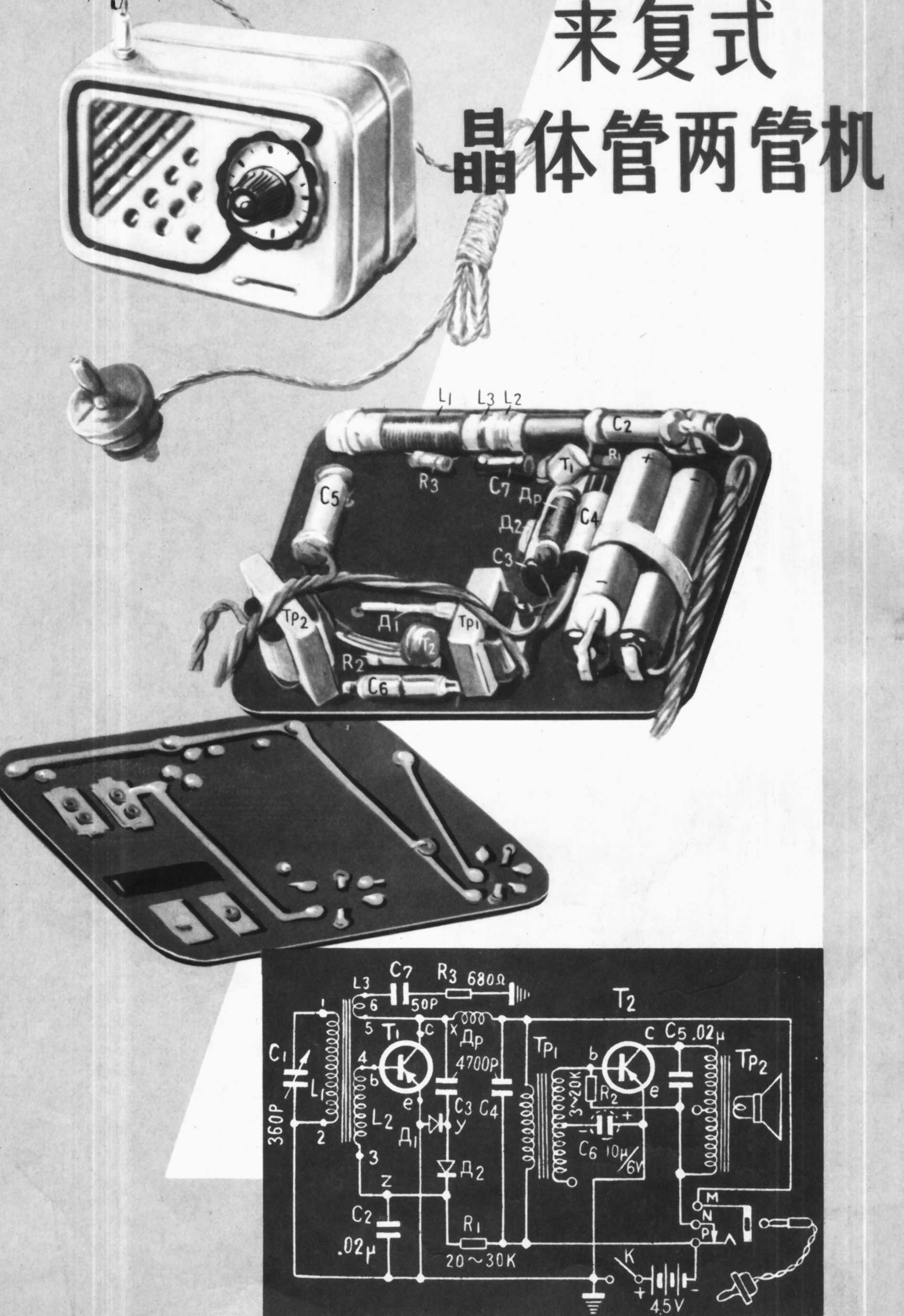

总电路图见封底，其中包括一级高放、一级倍压检波和两级低放。
要接收的电台信号由谐振回路L\(_{1}\)C1中选出，通过感应送入L\(_{2}\)，再注入晶体管T1的基极b进行高频放大。由于高扼圈Дp阻碍高频，使被T\(_{1}\)放大了的信号不能流入低频变压器Tp1，而是取道C\(_{3}\)Д1Д\(_{2}\)完成回路，并在此过程中进行检波。
T\(_{1}\)接成共发射极电路。C2的作用是保证L\(_{2}\)末端与T1之发射极e之间有良好的高频通路，因为T\(_{1}\)的b、e之间的输入阻抗很小，所以C2的阻抗就应取得更小，也就是说C\(_{2}\)容量应足够大，否则会导致高放效率的降低。
在很小的输入阻抗下，为了获得良好匹配，一般采取L\(_{2}\)/L1=1/8～1/10。
高放的工作点可由偏置电阻R\(_{1}\)来调整。
高放与检波级之间系采用电容C\(_{3}\)耦合，因从y点看进去的输入阻抗很小，所以C3同样亦应有足够大的电容量。检波作用是由两个二极管Д\(_{1}\)、Д2与C\(_{3}\)共同完成的。并且由于两个二极管接成倍压检波电路，使输出信号比一般电路有所提高。注意二极管的极性要按图中所示那样连接，不能接反。
为了提高收音机的灵敏度，在设计中加了再生圈L\(_{3}\)，使X点的高频电流的一部分流过L3、C\(_{7}\)、R3，从而完成对L\(_{2}\)的正反馈，构成再生电路。
加多L\(_{3}\)的圈数，加大C7或减少R\(_{3}\)均可导致再生的增强，反之则减弱。R3的加入是为了使再生更为稳定。
为了使收音机调节方便，调谐时不发生叫声，我们采用固定再生的方法。适当改变L\(_{3}\)，C7，R\(_{3}\)之值至最佳再生状态，将此时之元件数值固定下来，装好后不再更动。
经Д\(_{2}\)检波后的低频电流，重新送入晶体管T1之基极进行低频放大（L\(_{2}\)对低频阻抗可忽略），此时T1仍工作在共发射极状态，低放的工作点也是由偏置电阻R\(_{1}\)来决定的。
被T\(_{1}\)放大之低频电流经Tp1的耦合输入至T\(_{2}\)的基极进行第二级放大，放大后电流又经输出变压器Tp2耦合输出，推动扬声器发声。
T\(_{2}\)亦接成共发射极电路。C6用以保证T\(_{2}\)之b、e两极间音频通路用，因T2之输入阻抗很小，故同理C\(_{6}\)应选取电容量很大之电解电容器，接线时注意极性，以免击穿。
C\(_{4}\)，C5系旁路高频分量而用。
本电路可分为单管和双管两用。发声设备有耳塞机、扬声器两种，可组成三种工作状态：
（1）当耳塞机插头未插入插口时，插口中的N与P接触，T\(_{2}\)的偏置电流和集电极电压均得到电池Б的供应，于是构成双管的1—V—2式电路，收到信号可由扬声器放音；
（2）当插头插入时，N与P被顶开，T\(_{2}\)之偏置电路与集电极之负载均与电池断开，而T1却仍接到电池，因此就变成只有T\(_{1}\)工作的单管机了，且此时耳塞机正好并接在Tp1之初级上，取得音频电压而发声。
（3）当插头“半插入”时（即不使P，N断开），则电路兼有上述（1）（2）两种工作状态，故耳塞与扬声器可同时发音。
注意：工作在来复状态的T\(_{1}\)要求很低的负载电阻（约200～500Ω），而一般耳塞机的电阻很高（1～2千欧），故不能将它直接串入T1之集电极做为负载，而必须以一阻抗很小的负载接入，否则T\(_{1}\)将不能正常工作。一般Tp1的初级电阻很低（500Ω左右），正好适应T1之要求。由于耳塞机电阻很大，所以能同时使用几付耳塞机与Tp\(_{1}\)的初级并联，总的负载电阻变化也不太大，这就可以同时供给多人收听。
如果只做单管机，可用一“假负载”（200～500欧电阻）代替Tp\(_{1}\)，耳塞机由电阻两端接出，效果也很好。
二、零件选择与安装

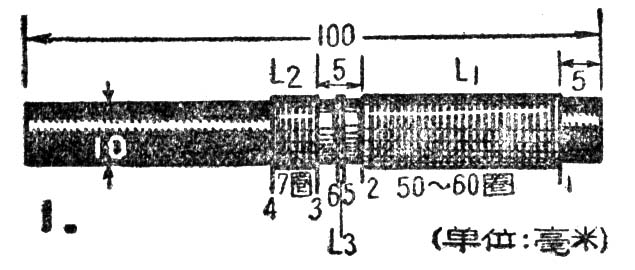

磁性天线采用10×100毫米磁棒，用七股0.07毫米绞合漆包线在棒上绕50～60圈，作为L\(_{1}\)；绕5～8圈为L2；L\(_{3}\)绕2～5圈（见图1）。最佳圈数要在调试中决定。
为了减小体积，调谐电容器采用了固体介质式的。若用空气介质的，效果要好一些。
高扼圈可以自制。选一个1兆欧1/2瓦碳膜电阻做心子，先用砂纸磨掉碳膜。然后用40号线绕600～1000圈。也可以用市售成品，效果更好，不过体积嫌大。
变压器Tp\(_{1}\)、Tp2可选购配合П6用的小型输入、输出变压器各一只。如欲自制请参看本刊今年第8期第7页和有关晶体管收音机制作的文章。
晶体二极管Д\(_{1}\)、Д2可用点接触式的，Д\(_{1}\)、Д2、Д\(_{9}\)等均可。
晶体三极管T\(_{1}\)采用P—N—P型高频三极管，如П401、П402、П403或ZK306～ZK309各型均可；T2用П6或其它低频晶体三极管。
电源开关是自制的。制法如下（参看图2）：将有机玻璃棒截下一段做底座。将两小段粗铜丝拍扁弯成L形，用烙铁烫热嵌入底座内做为两接触电极，并焊上引线。活动触臂用厚铜片剪成，在适当位置上垂直焊上一段粗铜丝，并在头上锉出一圈沟槽，以备挂弹簧之用。活动触臂另一端烫入一个预先做好的小塑料手柄，以便拨动。弹簧支架也用粗铜丝制作，弯成L形，烫入底座内，并在头上锉出沟槽，以便套弹簧。
所有部件做好以后，就可以按图2方式装在一起，并用一铁钉烫入底座卡紧。
刻度盘的制作方法如下。其中各组件形状及尺寸如图3甲所示。图中A用薄的白色塑料板剪成。另用一些旧照片的黑色部分剪成小条，用万能胶粘在上面做成频率刻度盘，画法可自行设计。B是一个厚垫环，可以用旧肥皂盒烫锉而得。C是铁片做的指针，头上粘上红色箭形针头（C′）。D、E可以用塑料板剪成，边缘锉出花瓣形状。F是小旋钮。
各个部件都准备好以后，先将A、B粘在盒面板上，然后将C焊在调谐电容器C\(_{1}\)的旋轴上，再粘上D、E，装上F即成。整个刻度盘装好后连同电容器C1在一起的形状见图3乙。

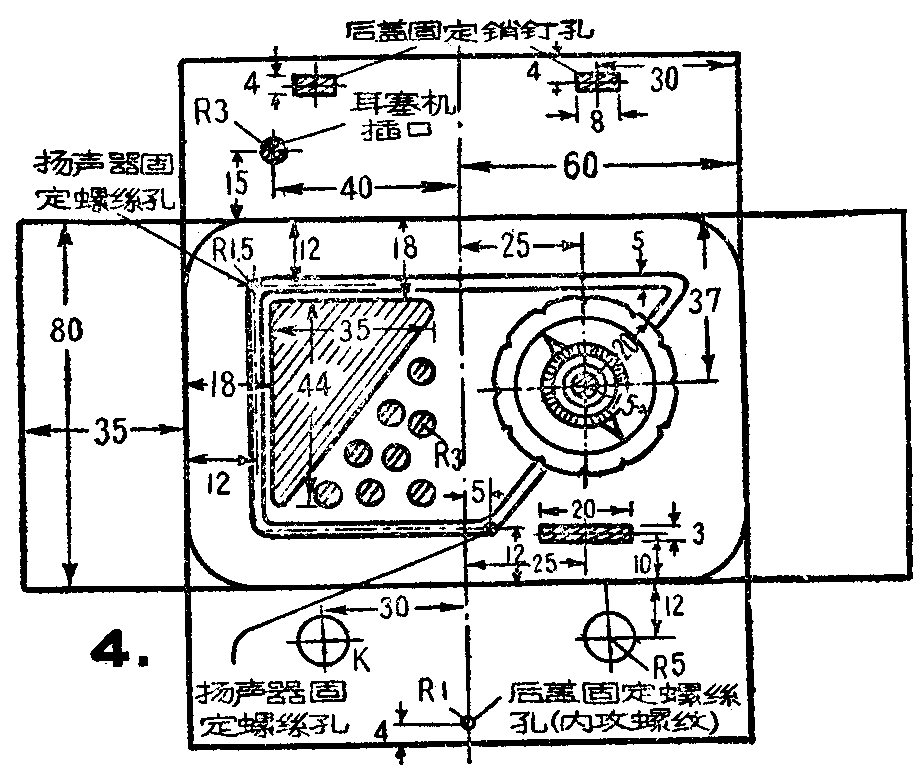

本机外壳利用120×80×35毫米乳白色饭盒改制。为了增加美观，在面板上还加了一些装饰。制作时，先按图4在盒盖上画好各部件的位置。这时要仔细考虑各元件这样布置是否会发生重迭、短路或放不下的情况。图中尺寸仅能供参考，因为各人选用零件不同。画好后，要把图中带斜线的部分都挖掉。对于小圆洞可用直径比要挖孔径稍小的铁棒烧红先烫出洞来，再锉光。挖三角大块部分或方洞时，可先沿边连续烫孔，挖出一个大致轮廓后，再用平板锉锉光滑。
挖开三角窗口后，取一张照相底片在碱水中泡一泡刮去象迹，得到透明之胶片，剪下比窗口稍大的一片粘在窗口上，然后再粘上喇叭布。这样就可以避免喇叭布污损。然后将扬声器装在窗口上。
装好扬声器后，再将制好的开关粘到盒面板里面，让拨动手柄伸出长方孔。
盒面板上的装饰物是用红色塑料板剪成细条粘贴上去的，粘时注意将扬声器的固定螺丝孔挡住，以求美观。
为了减小体积，本机采取模仿印刷电路的形式，用薄铜片代替接线（见封底）。选一块厚1毫米的压胶板做底板。安排好各元件的位置后，在连结点处打上铆钉孔，以便焊接。

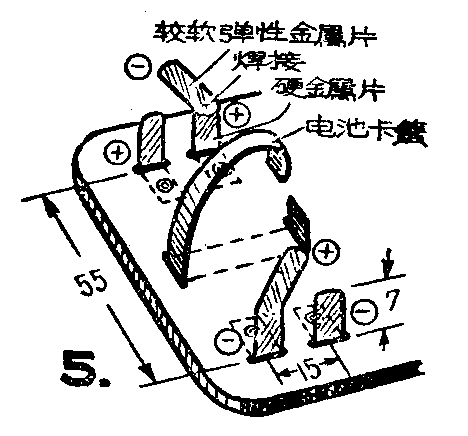

电池接触电极可选取导电较好，富有弹性的金属片剪成（见图5），比照电池的尺寸用铆钉铆好在底板上。电池卡簧用钟表发条退火弯成。
磁性天线的磁棒要放在收音机盒内的上方，以避免放在桌子上或地上收听时受下面物质的不利影响，同时应水平放置，两端用胶布垫起，架空安装，用粗铜丝穿过底板将它卡牢，要注意粗铜丝不能短接成一圈，否则将使效率降低。
安放电容器、变压器等零件时，要充分利用空间位置。晶体管管脚要用套管套好，以防与别的部分相碰损坏。管子外面最好用胶布包上。
高扼圈应放得与磁棒垂直，以避免不必要的耦合。C\(_{3}\)应与磁棒垂直，以免回输引起振荡。C2有黑圈的一头应接地。
装完各项零件并焊好后，试将底板推入盒内，再次检查，如果有不应相碰之处，要用胶布垫开，或调整一下元件位置。

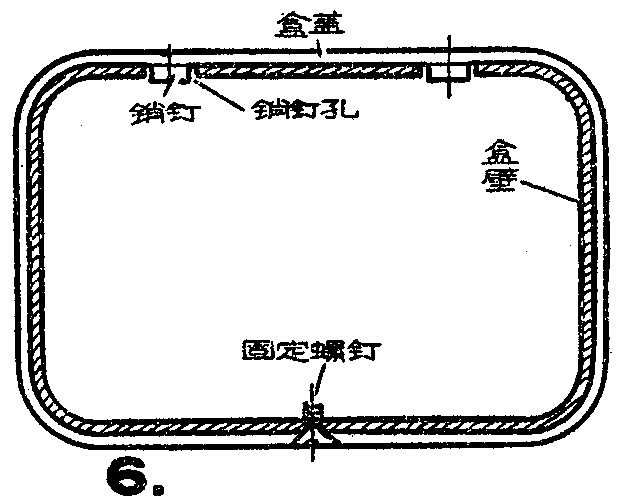

固定后盖的方法是画好定位销的位置，并在一侧挖出长方形的销钉孔，另一侧挖出螺钉孔（见图6）。另在盒后壁上相应位置粘上两个小长方塑料块，作为销钉，并对准盒盖螺钉孔的位置攻一个螺钉孔，以便固定螺钉。
在盒的底部还粘了两个比较厚的小塑料圆片；把收音机悬空架起（图4中的К），以免磨损机壳。
三、调整
暂时先接入一个50千欧电位器和10千欧电阻，代替R\(_{1}\)。将耳塞机插入插孔，打开电源开关，如听到沙沙的声音，证明电路已工作，就可以进行以下的调整了。
第一步调试是选择适当的R\(_{1}\)，这个电阻对高放、低放和检波的工作点有决定性影响，故此步调整实为全机工作好坏的关键。
调整时先旋电位器到适当位置，使调C\(_{1}\)能找到一个播音台。这时对调一下再生圈两头试试，以免再生圈接反了影响效率。然后将电位器由最大向最小转动，直到声音最大为止，测出此时电位器和10千欧的串联总阻，换入等于总阻的固定电阻。要注意在最佳工作点附近，电路灵敏度变化很敏感，故R1宜细心选择。最好用一个阻值略小的碳棒电阻，一边调，一边用锉锉其中部（越锉阻值越增大），直到最佳点为止。
第二步是试验L\(_{3}\)的最佳圈数。先适当选定C7、R\(_{3}\)，然后改变L3的圈数到最佳再生状态。如果再生过强不易调整，可加大R\(_{3}\)或减小C7。
第三步是调整L\(_{1}\)及L2。L\(_{1}\)主要是保证频率复盖的完整，一般介绍得很多，这里不再重复。L2变动一二圈影响不太大，调整时可预先多绕几圈，然后边拆边试听，至声音最大时用石腊封牢在磁棒上。
第四步是调整第二级低放的偏置电阻R\(_{2}\)。R2在3千欧到20千欧之间选择，调整法同前。
电池用3伏时，声音略小，R\(_{1}\)、R2之值也要减小；用6伏时，声音就强些，R\(_{1}\)、R2之值也要相应增大。
四、其它

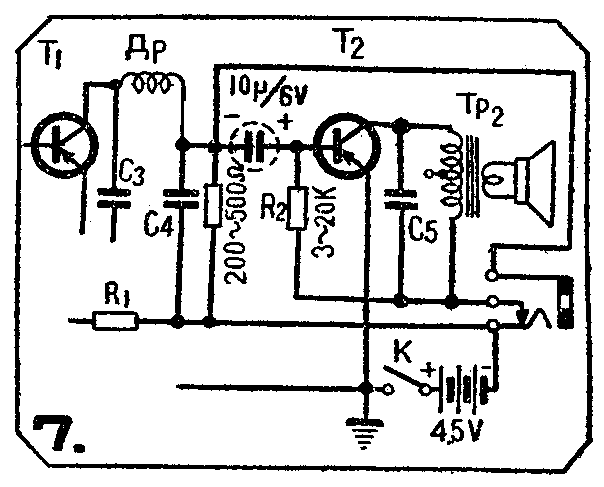

本机T\(_{1}\)与T2两级之间也可以用电阻电容交连的方法，实际试验效果也颇为满意。所用电路见图7。
电容器C\(_{4}\)、C5如地方不够也可省略，对声音无大妨碍。（张希源）
