人耳可以听见的声音，频率最高只能达到15～20千赫。因此一般把频率超过15～20千赫的声波叫做超声波。利用各种不同频率和适当功率的超声波，能够为我们做很多工作，例如清洗机器零件、消毒、除尘、探测、探伤、焊接等等。利用超声波还能加速塑料分子的聚合，加速水泥的凝固，刺激种子提前发芽。在冶金中利用超声波，可以提高金属的冶炼质量。诊断和治疗疾病、探矿、分析建筑材料强度，现在都广泛应用各种超声波仪器。
本文介绍的晶体超声波发生器，可用来进行许多实验，通过这些实验，能够了解超声波的主要特性。
电路原理

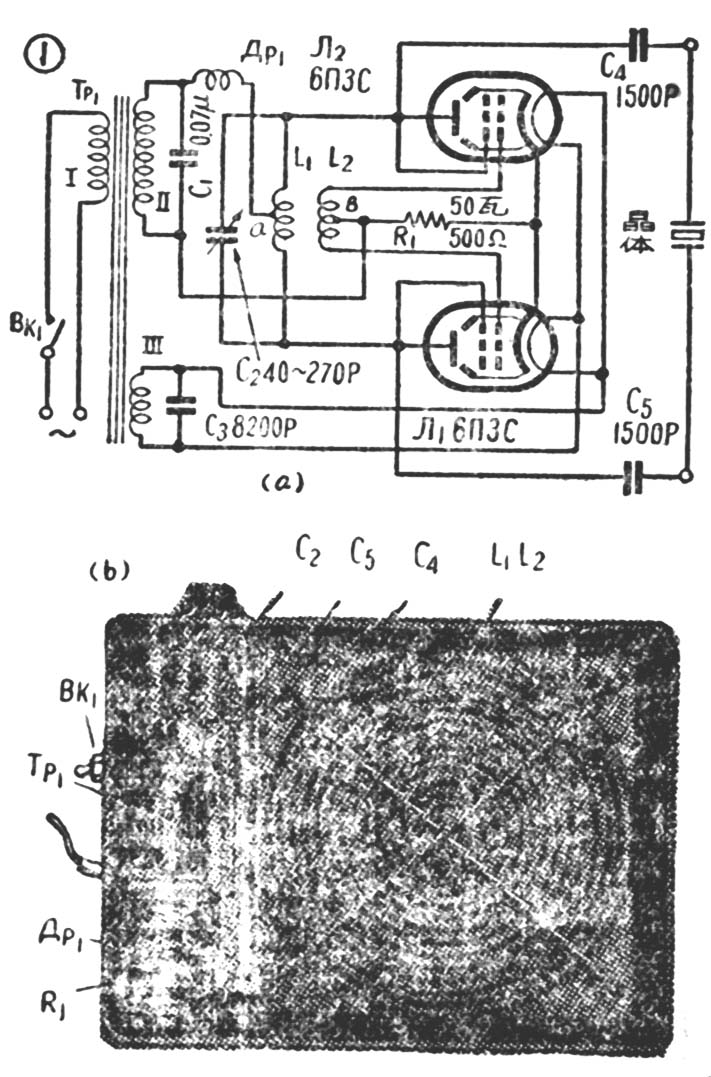

振荡电路的原理图见图1a，这是一个推挽式振荡电路。电子管使用两个6П3C，接成三极管。屏极回路中的L\(_{1}\)C2组成振荡回路，振荡频率约3兆赫，可用C\(_{2}\)来调整频率。L2为反馈线圈。R\(_{1}\)为栅负偏压电阻，用来确定电子管的工作点。输出经C4、C\(_{5}\)加到石英晶体，通过晶体的压电作用，产生超声波。
电源直接使用交流市电。电源变压器的绕组Ⅱ供给电子管屏压。高频扼流圈ДP\(_{1}\)和电容器C1组成一个低通滤波器，防止高频振荡电流进入电源部分。绕组Ⅲ供给灯丝电流，电容器C\(_{3}\)作高频旁路用。
由于采用了推挽振荡电路，两个电子管交替工作（在电源电压正半周时Л\(_{2}\)工作，负半周时Л1工作），可省去整流器。
主要零件的制作或选择
1．谐振线圈L\(_{1}\)和反馈线圈L2

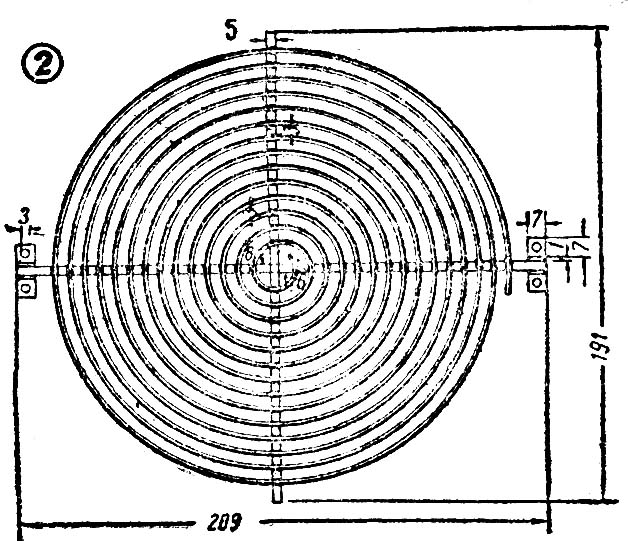

这两个线圈是螺旋式的。制作时必须做两块木夹板。用宽为25厘米的木板，锯成两块正方形的木板。每块木板的中心钻一个直径10～15毫米的小孔，以便穿入螺柱。在一块木板上还必须钻一个小孔或开一个宽为3毫米的槽，以便固定线圈的引出线头。绕制时，把螺柱穿入木板的中心孔内，在木板上下端的螺柱上各套一个螺帽，然后拧上螺帽，使两块木板相隔的距离，约等于线圈导线的直径。螺柱的一端夹在台虎钳上，第一圈绕好后，再拧紧螺帽，继续绕以下各圈。线圈L\(_{1}\)和L2分别单独绕制，L\(_{1}\)绕16圈，L2绕1\(_{2}\)圈，都采用直径3毫米的铜线。装置时，把一个线圈放在胶木或塑料十字架上（见图2）。为了固定线圈，在这个十字架上要用手锯或锉刀按线圈圈距刻出相应的凹槽。放上线圈后，再用一个未刻槽的十字架压住线圈。另一个线圈直接放在一块有机玻璃（或分层绝缘板及塑料板）上。两个线圈重迭起来，有十字架的线圈放在上面，用螺钉固定在振荡器底板上。
2．扼流圈ДP\(_{1}\)
高频扼流圈ДP\(_{1}\)，用单丝漆包线（直径0.25毫米）绕制。线圈骨架直径为30毫米，可采用陶瓷或塑料圆筒。分段迭绕，每段100圈，共绕300～500圈。
3.电源变压器ТP\(_{1}\)
采用Ш-33型硅钢片，迭厚33毫米。绕组Ⅰ当电源电压为127伏时绕544圈，用直径0.45毫米的漆包线绕制。如果电源电压为220伏，绕组Ⅰ应用直径0.35毫米的漆包线绕944圈。绕组Ⅱ用直径0.14毫米的漆包线绕2980圈。绕组Ⅲ用直径1毫米的漆包线绕30圈。也可采用成品电源变压器，要求功率不小于70瓦，并能保证供给电子管6П3С屏极470伏的电压。
4．电容器C\(_{4}\)、C5
电容器C\(_{4}\)、C5上的电压，可达1000伏，要求选用工作电压1500伏的产品。
5．晶体
选用钛酸钡或其它一般压电晶体，要求谐振频率在0.5～4.5兆赫之间，否则必须改绕线圈L\(_{1}\)（低于0.5兆赫时增加圈数，高于4.5兆赫时减少圈数）。
6．晶体夹持器

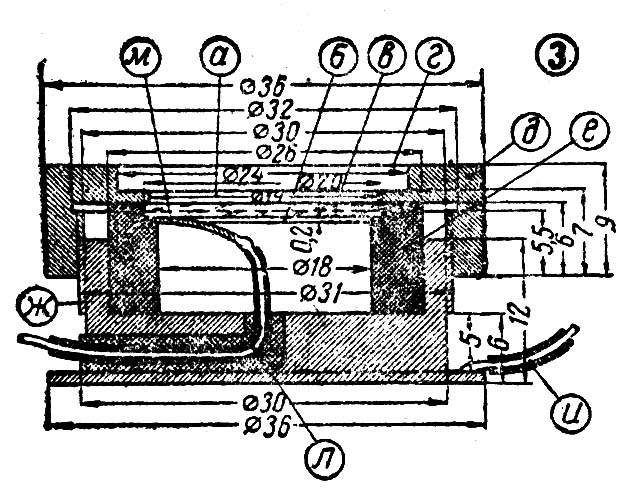

用青铜按图3尺寸和样式制作。夹持器分两部分。一部分是底座，另一部分是盖子，图3中用不同倾斜方问的影线区分这两部分。夹持器的外形见图6。
在底座上用电钻开一个Г形引线孔，导线Л即从这个孔中引出。另一根导线u直接焊在底座上。底座内壁垫一圈橡皮圈e，作防震和绝缘用，可利用一般擦铅笔字的橡皮裁制。橡发圈上放一块薄圆铜片б，厚0.2毫米，作为接触片。在接触片上即放置晶体б。接触片另一面焊一片焊片м，以便连接导线Л。底座上部外圈，刻有螺纹，以便旋紧盖子这时盖子内圈下部也应刻有相应的螺纹。
导线Л和u长约一米，末端装上插头，以便插入振荡器的输出闸口。注意Л和u不要相互扭绞。
晶体必须用肥皂冲洗干净，烘干后再进行装置。接触片б与晶体接触的一面也必须清洁干净。然后在片周围滴几滴变压器油，装上晶体，旋紧盖子。
7．透镜式容器

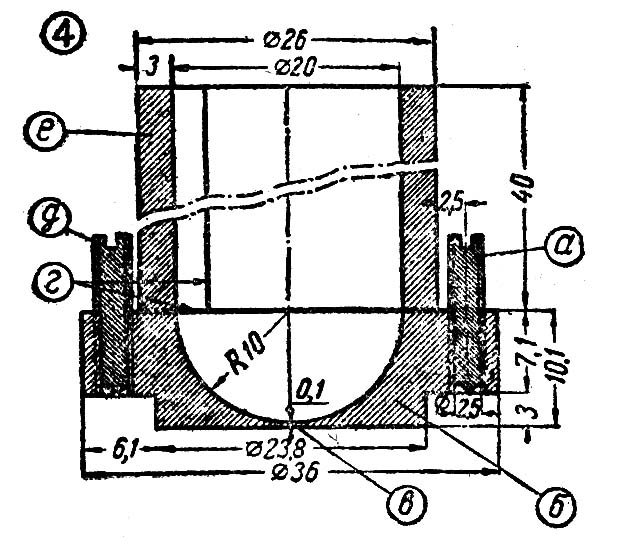

透镜式容器由圆筒e和超声波透镜б组成（见图4）。圆筒用2毫米厚的有机玻璃板制作。先作一个直径19毫米的木模，然后把有机玻璃板在火焰上加热至软化，卷在木模上。接合处用醋精粘合，并用线扎起来，约等二小时，即可风干。这时用砂纸打光圆筒的端部，解开扎线。
超声波透镜的制作比较复杂，首先要用轴承中的滚珠（直径18～22毫米）作一个模具。把滚珠烧到赤热状态，然后自然冷却。再在这个滚珠上，钻一个直径6毫米的孔，并在孔壁攻上螺丝纹。取一根直径与这个孔的直径相同的铁心柱，一端攻上螺纹，旋入滚珠孔内，见图5。制透镜时，取一块厚10～12毫米的有机玻璃板，放在钻床上，用上述模具代替钻头。开动钻床，使保持中等转速，滚珠即在有机玻璃板上钻出球形凹穴。当滚珠钻入有机玻璃板的深度等于滚珠半径时，即将钻床电源切断，但仍保持滚珠对有机玻璃板的压力，并用水进行冷却。冷却后即可取下有机玻璃板，以球形凹穴为中心，用手锯截成边长为36毫米的正方形板。用细砂纸磨平凸出部分，并且使方形板底面至球凹穴最低点的长度（见图4б）为0.1毫米。以后，再切去方形板的四角，做成圆形（直径36毫米），注意圆形板的圆心要与球形凹穴中心对准。在圆形板的底面，还要做出一个高3毫米、直径23.8毫米的凸缘，见图4，以便插入晶体夹持器。
装置时，在圆筒端部涂上醋精或二氮乙烷，粘在透镜板上，要求圆筒中心对准透镜中心。粘好风干后，在透镜板上钻三个螺丝孔，以便安装固定螺丝a、g（见图4）。由于这种螺丝较细，要特制一把起子，可以用直径为1.5～2毫米的一般导线，截取10～12厘米长，装上手柄制成。

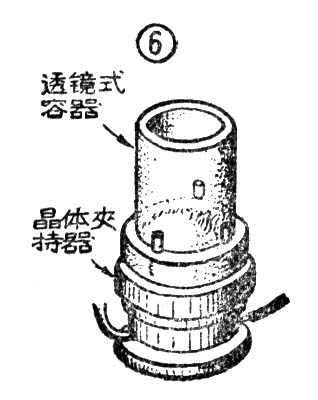

装置好的超声波透镜和晶体夹持器，见图6。
调整
振荡器装好后，要仔细检查一遍电路，如果没有错误，接上电源，调整C\(_{2}\)，求得使晶体谐振的频率。调整时，先不套上透镜容器，而在晶体夹持器上部a～ι满变压器油或石油，如果得到晶体谐振频率，这部分的液体会显著凸起。
实验
1、超声波喷泉
装上透镜容器，注意容器底面与晶体片之间不能聚集空气泡。然后在透镜圆筒内注入一般饮用水。接通电源，经过一分钟后，就会出现喷泉。调整电容器C\(_{2}\)，可改变喷泉的高度。如果调好电容器C2和透镜容器的固定螺钉，可得到最大高度约30～40厘米。
在出现喷泉的同时，伴随水雾，这是水空化的结果。喷泉射出时，还会产生吱吱声。如果用变压器油代替水，喷泉的高度会显著增加。容器中液体高度降到20毫米以后，喷泉即停止。为了使喷泉继续不断，必须用一个玻璃漏斗式容器，将喷出的液体回收到圆筒内。
2.超声波杀伤

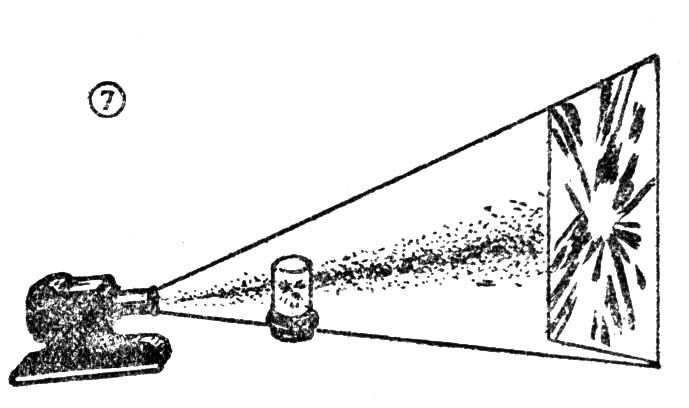

容器中的液体在超声波作用下，会形成微小的水泡（空化）。在形成水泡的地方，压力大大升高。这种现象导致液体中物质或生物机体微粒的破坏。如果在透镜容器中放入水和小鱼或水蚤，经过1～2分钟超声波处理后，它们都会死亡。用投影的方法（见图7），可以清楚地观察这个过程。
3．超声波清洗零件
在透镜式容器中注水，放入涂有润滑油的小件金属零件（如钟表齿轮、小金属块等等），则喷泉会显著降低，甚至中断。但零件上的油污都逐渐清除了。可以看出，用超声波清洗零件，要求采用功率较大的振荡器。在这个实验中，清洗时间不可能太快，而且只能清洗少数零件。
4．油水混合
在透镜式容器内先装上水，然后放一些变压器油。为了不让液体飞溅出来，容器应盖上玻璃盖子。接通电源后，开始时在容器内形成喷泉，过1～2分钟后，即形成稳定的乳状油水混合液。
5．观察超声波传播特性
用透明的材料作一个水槽，底面要求光滑，侧板高度不小于5～6厘米，面积尽可能大一些。水槽放在一个中空的台子上，下面用汽车头灯照射，投影在天花板上，可以演示超声波的传播过程（见图8）。如果没有汽车头灯，也可用一般的灯泡代替。晶体夹持器放在槽内，全部浸入水中，先垂直放，接通电源后将夹持器倾斜，使天花板上超声波射线能清楚地看到。演示时，预先把夹持器导线Л和u固定起来，或把夹持器固定放在一个支持器上，便于转动夹持器，改变超声波射线入射角。
如果在超声波射线行进过程中放置障碍物，还可以观察超声波射线反射或折射特性。（郑午译） (〔苏联〕B·克拉斯纽克)
