晶体管助听器实际上就是一架利用晶体管多级放大的音频放大器。制造时可根据耳聋程度决定放大器的电路。一般的装三、四个晶体管就足够了。本文介绍的助听器采用П6型晶体三极管四只,组成共发射极放大电路(图1),其中前三级为音频电压放大,最后一级为功率放大。这个助听器的增益不低于80分贝,末级输出功率约80~100毫瓦,足够推动一个阻抗为1500欧姆的耳机(耳塞),使之发出宏量的声音。

图1
图1 🔍原图 (904×366)

助听器采用晶体式微音器(话筒)。由于这种微音器的输入阻抗较高,所以可以省去一个输入变压器而用直接耦合。购买微音器时,最好先将助听器装好带去,试听选购。不仅要选择音量宏大的,同时还要注意它的频率响应,一定要高音比低音好的,否则将使音调低沉而不清脆悦耳。音量控制电位器R\(_{1}\)是超小型的,并附有电源开火,阻值为5—10千欧。为避免影响输入阻抗起见,在R1下端串联电阻R\(_{2}\)。串联电阻后并能使电位器转到最下方时仍能保持一定音量的输出,可防止忘掉关闭电源而白白地损耗电池。

晶体管输入阻抗较低,所以耦合电容器C\(_{1}\)、C2、C\(_{3}\)、C4的电容量都要很大,可采用5~10微法超小型电解电容器,耐压为4~6伏。它们的体积很小,和1/2瓦碳膜电阻差不多。该种电容器存储期稍长即可能大量漏电,购买时应挑选正向电压时不漏电或漏电小的。各个电阻都尽量采用体积较小的,一般只要有1/8瓦耗散功率就可以使用。

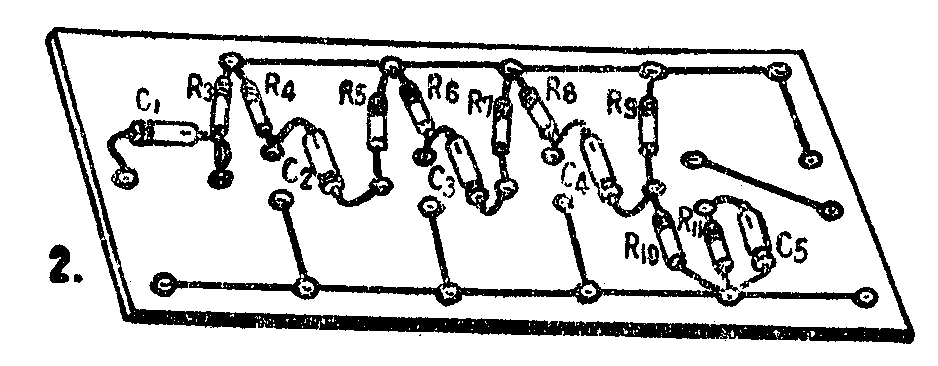

整个放大器装在一块厚1毫米的胶纸板上。先将各个元件按电路图的位置排列在胶纸板上(参看图2),随即将胶木板切成适当大小,并在各元件的联接点钻一小孔,铆上直径2毫米的鸡眼铆钉(鞋眼圈),然后按照电路图将各元件一一焊接于铆钉孔中(注意电解电容器的极性)。同电位的铆钉用直径约0.2毫米的裸铜线或薄金属条焊接。部分零件装置后的情况如图2所示。外形很象印刷电路,排列位置也和电路图相似,晶体管焊接干胶纸板的另一面。

图2
图2 🔍原图 (938×366)

电阻R\(_{3}\)、R5、R\(_{7}\)和R9是用来控制各级晶体管工作点的,其准确数值对于为一个具体的晶体管会有些出入。为了求得最佳工作点,可另用一个1兆欧电位器和一个5千欧电阻串联后,分别代替上述各电阻。用矿石机或电唱机的信号由输入插孔送入以对助听器进行调整(用电唱机时必须减小输入的电压)。调整时一面旋动电位器,一面试听耳机中的音质和音量,使得失真最小而音量最大。然后测出电位器和5千欧电阻的串联阻值,选用阻值接近的电阻接入。若无适当阻值时,宁可选用阻值稍大的,以减少集电极电流。

输入插座J可用来插入外接微音器。此外也可接入矿石机以供日常收听广播用。这时如果在耳机插座中接上输出变压器和扬声器,就变成了一架直接放大式晶体管收音机。如将动听器的微音器紧贴在市内电话机的听筒上,就能使聋者用电话通话。

正常人耳在试听或调整时,应注意音量控制器的位置,以免突然发出的敲击声、咳嗽声等振坏耳膜。

电源为4.5伏,用三节钢笔电池串联,一般可用50小时。当电源将耗尽时,由于电池内阻增加而产生自激振荡,使耳机内发生“噗噗”的汽船声,甚至发生间歇工作的情况。在电池两端并联一只10~50微法(10伏)的小型电解电容器,就可以使助听器恢复正常工作。

如不能购得上述型号的晶体管,可采用规格近似的音频放大晶体管。调换型号后,必须重新建立工作点,以达到同样的效果。

图3
图3 🔍原图 (947×506)

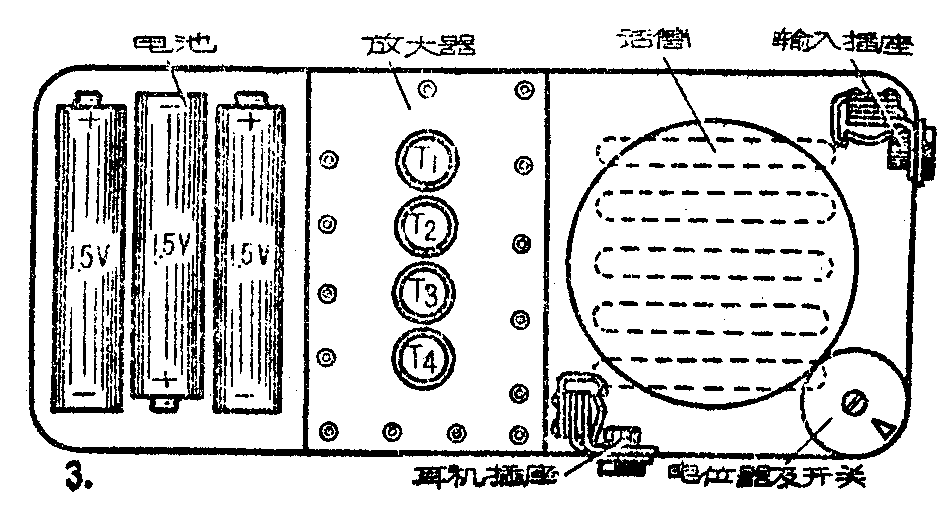

这个助听器的装置示意图如图3所示。(云飞)
