1961年第4期的“无线电”月刊，曾介绍了利用万用表检验晶体管的方法。我根据该文原理自制了一个用万用表测晶体管的附加器，用起来很方便，同时也比较安全，不致因测量时碰错电极而烧毁晶体管。

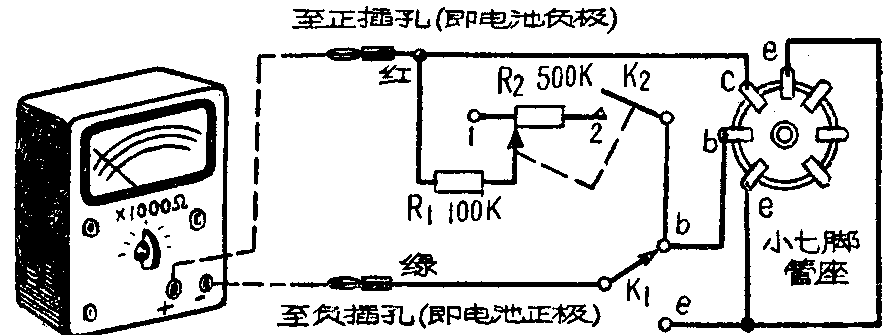

附加器的电路如图所示。整个附加器可以装在一个很小的木匣内。管座、开关K\(_{1}\)和电位器R2（附开关K\(_{2}\)）装在面板上。测试时，先将晶体管的三个电极插入管座的相应插孔中（图中c为集电极，b为基极，e为发射极），K2打开，K\(_{1}\)置于b处。将万用表拨到测最大欧姆量程处（例如×1000Ω）。然后将两个香蕉插头插入万用表插孔（如测p—n—p管，红插头插入+插孔，绿的插入-插孔；如测n—p—n管，红的插入-插孔，绿的插入+插孔。不能插错！），即测得晶体管集电极反向电阻。对于完好的小功率三极管，这个电阻应为几百千欧，越大越好。太小了表示集电极反向电流Ico太大，不宜使用。如果电阻为零，表示集电结被打穿或电极间有短路；如果电阻为无限大，表示电极断路了。
然后将K\(_{1}\)拨到e处，可测得集电极发射极间的电阻（基极开路时），检查电极有无短路、断路等现象。对于完好的晶体管，这个电阻不应当小于50千欧。
最后，K\(_{1}\)仍在e处，关闭K2，在集电极和基极间接入电阻R\(_{1}\)和R2，随后旋转电位器旋柄，使R\(_{2}\)接入电路的阻值逐渐减小到零（图中箭头从点1移到点2）。此时电表读数应随R2的转动而均匀减小，读数范围变动越大，表示晶体管放大性能越好。当电位器旋转到尽头时，（箭头移到2时），对于完好的晶体管，读数应为5～10千欧，读数越小，放大性能越好。
当电位器旋柄停在某一位置固定不动时，如果电表的指针也稳定不动，就表示晶体管工作稳定，噪声也较小。（张良）
