当电视接收机离电视台距离不远时，一般可以采用室内天线接收电视节目。通常，这种室内天线的尺寸都比较大，调谐天线时需要改变天线振子的长度，但由于周围物体的影响，调谐不太方便；同时受电源的干扰也比较严重。
本文介绍一种小型室内电视接收天线（图1）。这种天线完全地或部分地消除了上述一般天线的缺点，特别是它小巧轻便，而且适用的频率范围比较宽（f\(_{最大}\)/f最小≈2）。在苏联基辅试用这种天线的结果表明：当离电视台距离10公里时，使用“B\(_{OЛXOB}\)”、“纪录”、“KBH—49”和“速度—2”等牌电视机，接收第Ⅱ及第Ⅲ电视波道的电视节目成绩良好，图像的垂直清晰度不低于450行；当使用“BOЛXOB”牌电视机，在离电视台9.5公里处接收时，图像的垂直清晰度达到550～600行。
制造这种天线所需的材料业余爱好者一般都能找到，计有：厚度为2.5～3毫米的有机玻璃；PK—19电缆；直径1.5毫米的导线。此外，还需要些简单的装配工具——虎钳、手锯、锉刀和烙铁等。
我们知道，各种介质的介电常数和空气的介电常数不同，因此电波在介质中传播时，波长应当用下式决定：
λ\(_{∈}\)=λo\(\sqrt{∈}\)
其中：λ\(_{o}\)——空气中的波长；
λ\(_{∈}\)——介质中的波长；
∈——介质的介电常数。
由此可见：把天线放在介质中工作时，所需要的尺寸就和在空气中工作时不一样，而且与介质的种类有关，也就是与介质的介电常数有关。在介质中，天线的长度可以缩短到为空气中应有长度的1\(\sqrt{∈}\)
根据这个道理，为了减小天线尺寸，可以把天线放在有高介电常数的液体介质，如水（∈=82）、丙酮（∈=21.3）、甲醇（∈=33.7）、酒精（∈=25.7）等里面。
如果天线在温度高于0℃的环境下工作，那么最好采用蒸馏水作为介质。在这种情况下，天线的长度可以缩减为空气中应有长度的1／9.07。
在所试验的几种天线中，效果最好的是菱形框状天线，天线装在充满蒸馏水的塑料扁盒内。

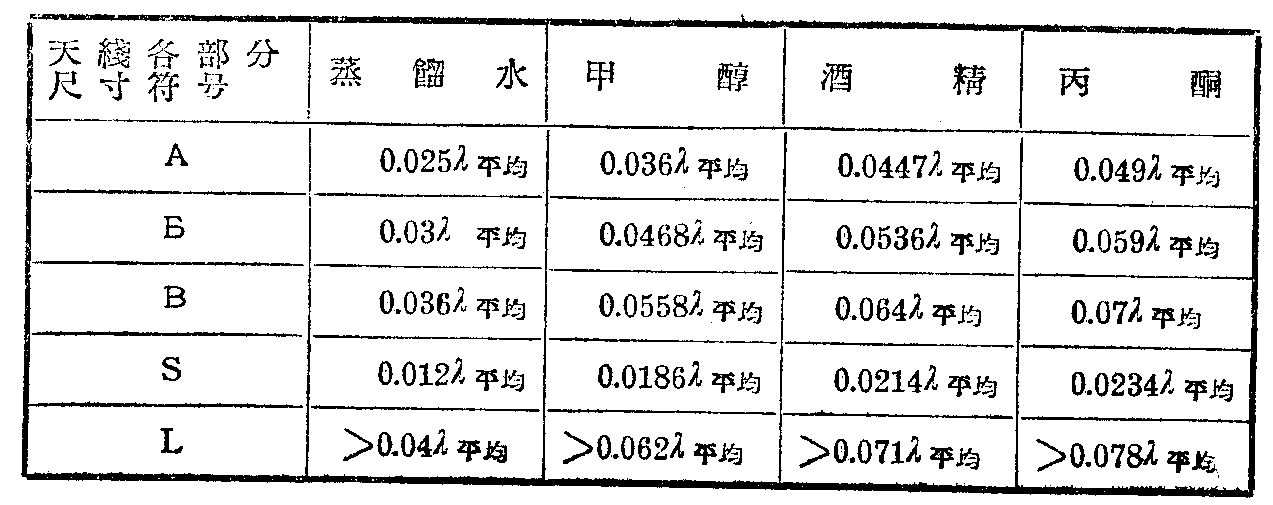

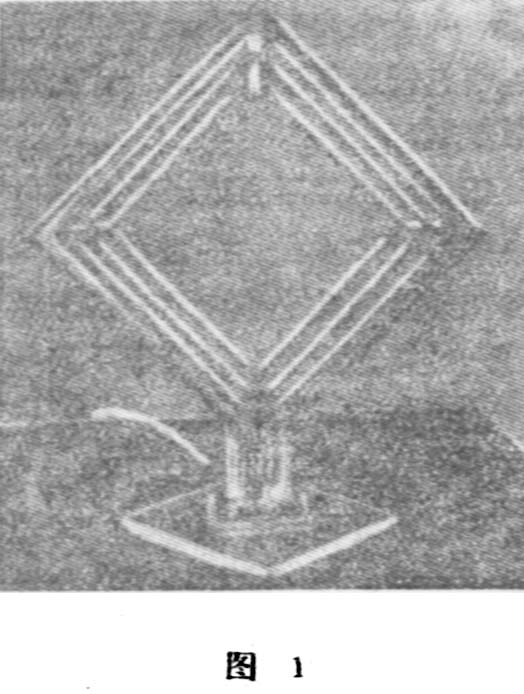

这种天线的外形示于图1。天线本身结构示于图2。在采用不同介质情况下，天线各部分的尺寸数据列于附表内。其中：
λ\(_{平均}\)（波段范围的平均波长）=\(\frac{300}{f}\)平均
而
f\(_{平均}\)（波段范围的平均频率）=\(\sqrt{f}\)最大·f\(_{最小}\)。
这里，波长以米为单位，频率以兆赫为单位。
在采用反射器情况下，天线与反射器之间的距离S按照表中数据选择，而反射器的尺寸根据所用天线的尺寸乘以系数K=1.1求出。
对于I～V电视波道，天线的尺寸是：A=110毫米；Б=130毫米；B=155毫米；盒每边长度L=170毫米；γ=5毫米；盒的厚度是32毫米。

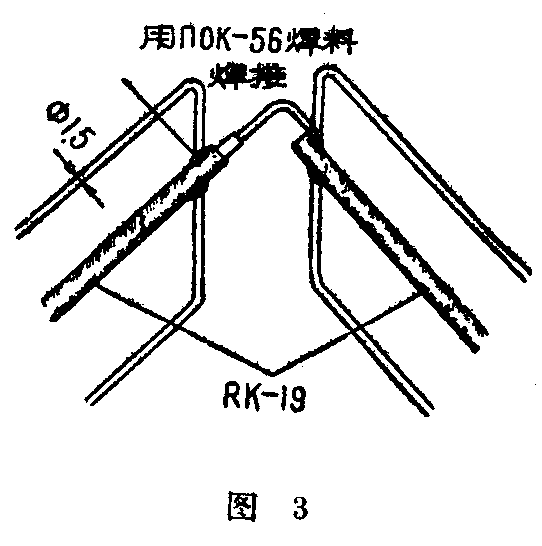

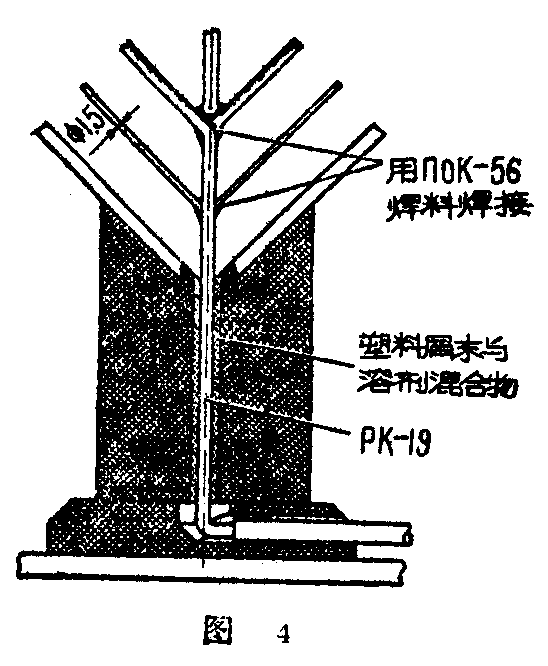

在图3、4中分别画出了天线上、下部的焊接和装置情况。

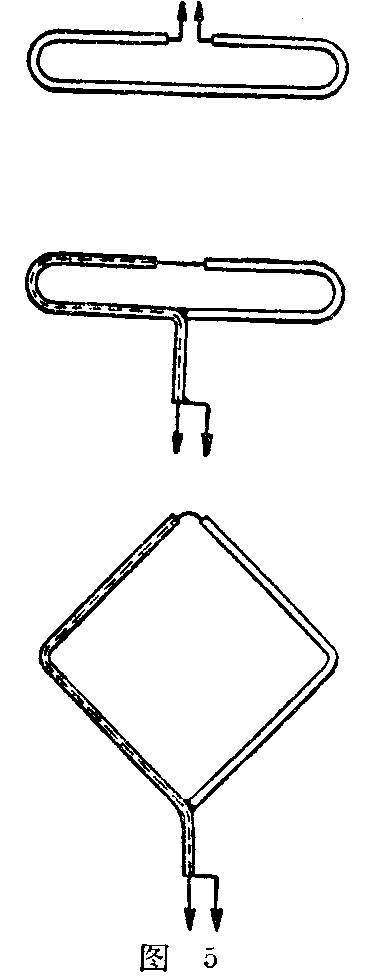

为了使大家便于了解这种天线的构造原理，在图5里上部画出了对称馈电的天线振子；图的中部画出了没有加对称U形管的非对称馈电的天线振子；下图是过渡为框形非对称馈电的天线振子。
为了展宽天线的通频带，采用在天线旁联接导线的办法（图6），增加天线振子的等效直径。
在制造这种天线时，要预先将天线旁联接的导线以及长约80～85厘米的电缆外面的编织线镀锡。然后再用ПОК—56合金焊料或者用镶补牙齿用的易熔合金进行焊接，在这种情况下，烙铁尖温度不应超过100～120℃。
把天线各部分装在天线盒各个角上的支柱上以后，便粘上天线盒的另一侧面盖板，然后将天线盒粘牢在基座上。
在天线盒顶角上要钻一个直径2.5毫米的孔，通过它用有梨形橡皮鼓的吹气管向盒内吹气，在两三天时间把盒内的二氯化乙烷（或其他溶剂的）蒸汽驱除净。然后通过这个孔将介质（蒸馏水）灌满盒腔。最后用制造天线盒余下的屑末混了溶剂粘封住这个孔。天线盒用各种不同的塑料时，应该采用不同的粘合物质和溶剂：对于有机玻璃，用二氯化乙烷；对于聚苯乙稀，用苯；对于赛璐珞，用丙酮。（苏联工程师З·普里波洛夫 方文译自苏联“无线电” 1962年第6期43—44页）
