这里介绍的几种晶体管收音机不需要用电池供电。它们利用广播电台发射到空中的高频信号，经过整流取得直流电能，作为收音机的电源。但是这种收音机只能接收本地近距离大功率电台的广播；另外也还必须使用室外天线和接上良好的地线；耳机要选用线圈阻抗不小于2千欧的。

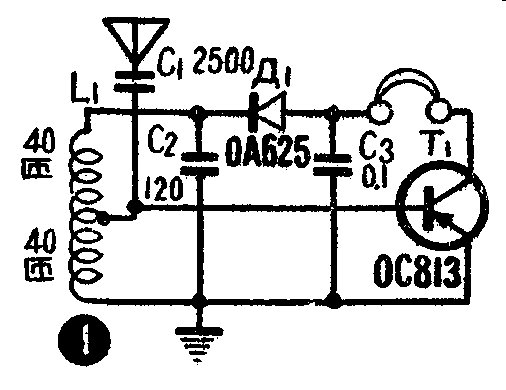

图1的第一种电路是按下述方式工作的：L\(_{1}\)、C2组成收音机的输入回路。在线圈L\(_{1}\)的中间抽头和接地端取得高频电压，加到晶体三极管T1的基极与发射极之间进行检波；检波后得到的低频信号电压经晶体三极管放大。对于低频信号说来，晶体三极管是负载（耳机）接在集电极电路内的放大器。此外，整个输入回路两端的高频电压，经二极管Д\(_{1}\)整流后得到直流电压，作为晶体三极管集电极电路的直流电源。因为被整流电压的频率很高，整流后的滤波只要用一只容量为0.1微法的电容器就行了。

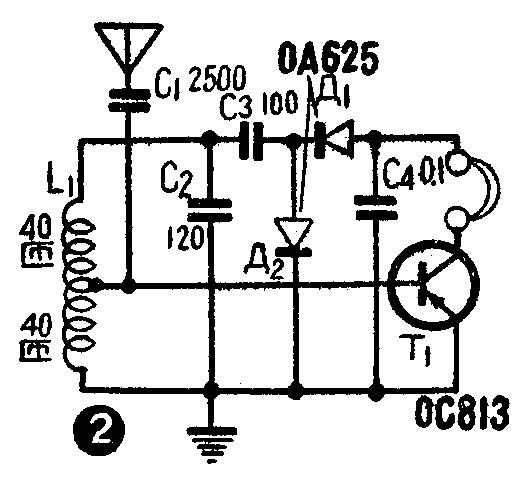

图2所示第二种电路与前一种电路的区别在于：这里采用了C\(_{3}\)、Д1、Д\(_{2}\)、C4组成的倍压整流电路，用以提高直流供电电压，从而增大晶体管的放大作用，使声音响一些。

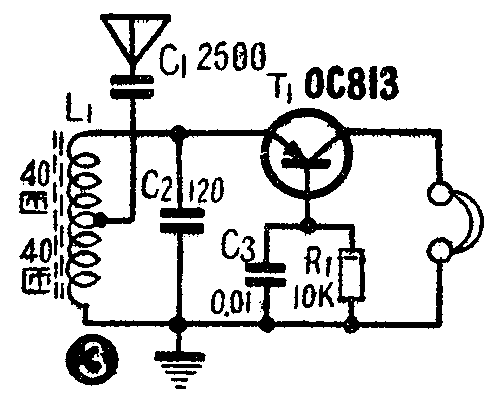

在图3的第三种电路中，高频电压直接加在基极和发射极之间进行整流，整流后在电阻R\(_{1}\)上得到的直流电压，用作为集电极电路的电源。
三极管OC－813可以用П15、П401、П402等代替；晶体二极管0A625可以用任何型号的点接触型晶体二极管代替。

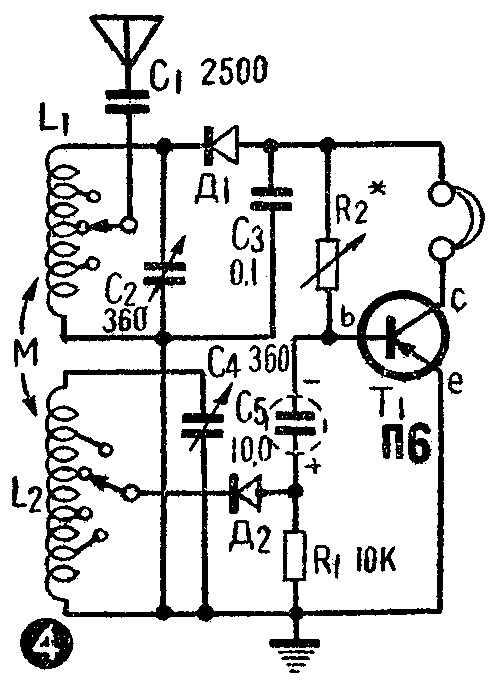

在前面几种电路中，是用晶体三极管兼作检波和放大的。下面再介绍另一种经过实验的类似的电路（图4），供大家试制时参考。
在图4电路中，单加了一只二极管专作检波。另外，用了两个输入回路，其中一个（L\(_{2}\)C4）用以取得高频信号，另一个（L\(_{1}\)C2）用以取得电源。两回路的线圈，各有若干抽头，以便选择最合适的位置。
各零件的数据及要求分别叙述如下。
天线——Г型天线，水平部分8米，垂直部分（指水平部分与屋面间的距离）约4米。用0.23毫米（相当于34号）。漆包线五股绞成。
接地装置——用18号镀锌铁丝焊在一块150×150毫米\(^{2}\)的铜片上，埋入地下深1米处。
线圈L\(_{1}\)，L2——把直径为65毫米的羽毛球纸筒，放在石蜡里煮过作线圈架。L\(_{1}\)用0.45毫米（26号）漆包线在上面绕70匝、第20匝、35匝、50匝处抽头。L2也是用同号线绕相同的圈数，不过要在第15匝、20匝、25匝、30匝处抽头（匝数自接地端数起）。
C\(_{4}\)，C2——采用一般的空气介质、容量范围为16～360微微法的单连可变电容器。在这里不用双连，因为要求调谐电路同步不易调整。
Д\(_{1}\)，Д2，T\(_{1}\)——晶体二极管采用国产Д1B型的。选用正向电阻500欧左右、反向电阻100千欧以上的较好。测试时将万用表量程放在（R×100）或（R×1K）档测量。晶体三极管T1采用国产П\(_{6}\)型或2G100型的。
C\(_{1}\)，C3，C\(_{5}\)——C1、C\(_{3}\)采用纸质电容器，耐压400伏。C5采用耐压3伏、10微法超小型电解电容器。
R\(_{1}\)，R2——用1/2瓦薄膜电阻。R\(_{2}\)约为100千欧，需根据所用具体晶体管选一个最合适的阻值。
耳机——线卷阻抗不小于2千欧。

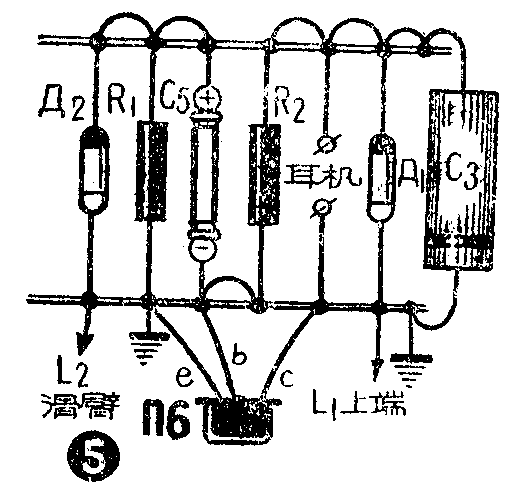

本机木壳尺寸是210×140×140毫米\(^{3}\)。底板放在离木壳底约30毫米左右的高度。底板上安放L\(_{1}\)，L2，C\(_{2}\)，C4。底板下在接线架上焊上其它零件。零件在接线架上排列方式，参看图5。
天线经C\(_{1}\)的引线，先接在L1的第35匝处，Д\(_{2}\)的引线接在L2的第20匝处，调节C\(_{4}\)和C2，使收到某一电台。C\(_{4}\)和C2转过的角度是相近的。L\(_{1}\)和L2的位置，先使之靠近，然后慢慢移开，到耳机中没有夹台现象为止。改变Д\(_{2}\)引线在L2上的抽头位置，使达到最大的响度。再改变L\(_{1}\)抽头，使收听各电台的效果较接近。最后调节R2的数值。
无电源收音机的能量完全靠来自所收电台的高频电波，因此要求有良好的天、地线装置，同时要设法提高线圈的Q值，选用好的晶体二极管和三极管，才能得到较好的收音效果。（郭秉英编译）
