一、电路特点说明

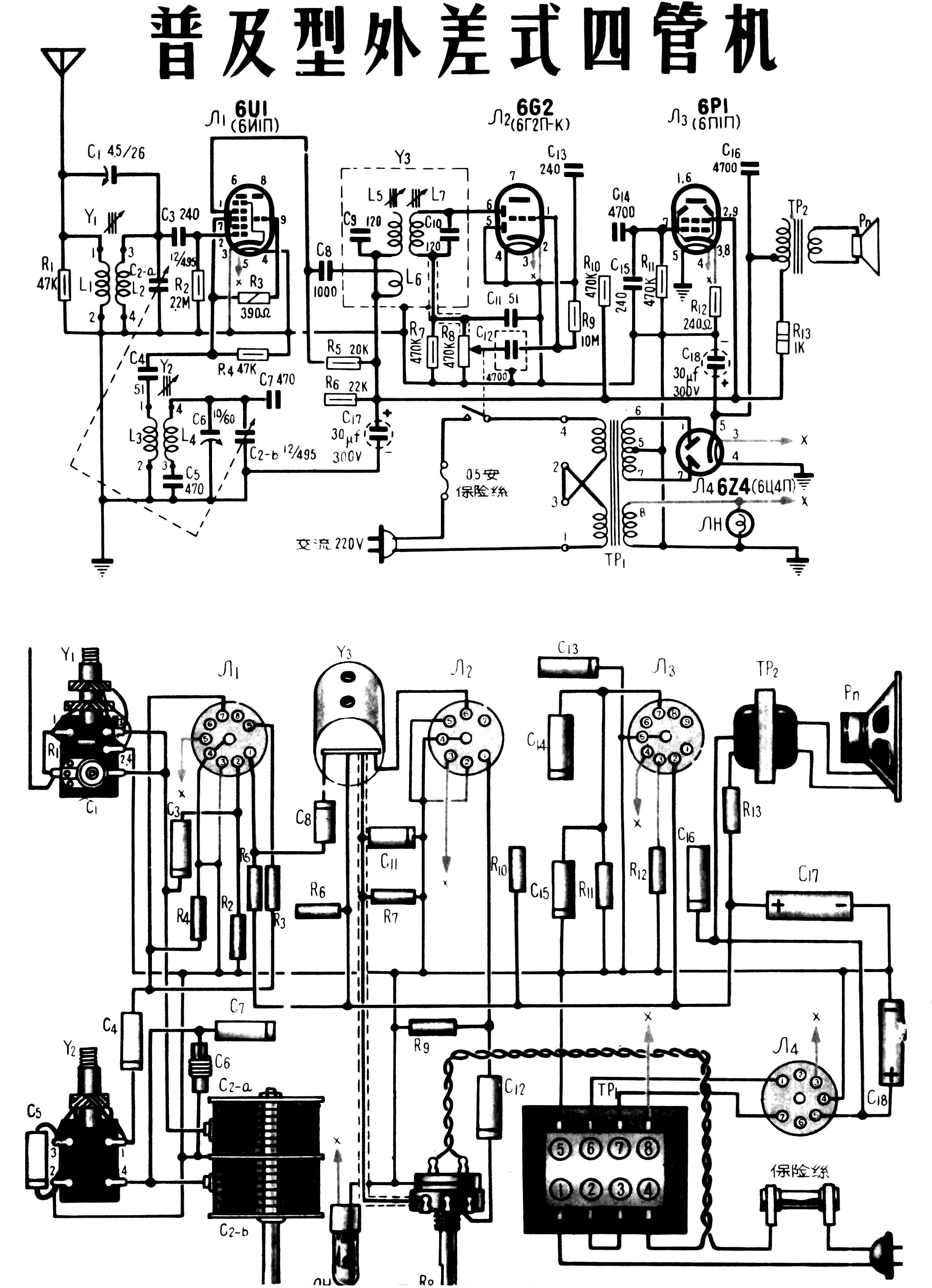

本机由6U1、6G2、6P1和6Z4四只电子管构成：6U1担任变频及正回授；6G2担任检波及低频电压放大；6P1担任功率放大；6Z4担任全波整流。从电路图上不难看出，本机与常见的五灯超外差式收音机不同，它没有中频放大器；但在变频级内采用了帘栅正回授（也称“再生”），因此仍可取得足够高的灵敏度。同时，为了使回授稳定，变频管帘栅极电路接成了并联馈电方式。
在6U1带栅极正回授的电路里共有三种回授作用：（1）中频（465千赫）信号的正回授；（2）高频信号的正回授；（3）回授深度随信号频率而变的负回授。这里所讲的正回授是三种回授作用的综合结果。为了便于理解，下面对各种回授作用作一些分析。需要说明，这种分析方法不是很严格的。
我们先讲高频信号的正回授。在图1中，当进入变频管Л\(_{1}\)第一栅的高频信号为正半周时，Л1的屏流增大，帘栅流也增大，R\(_{5}\)上的电压降也增大，因而C8两端电压e增大，C\(_{8}\)充电，充电电流按图中箭头所示方向流过L6。通过L\(_{6}\)和L5之间的电感交连，使L\(_{5}\)中也产生感应电压，如果适当调整两线圈的感应关系，使感应电压在L5的上端为正，下端为负，则将使Л\(_{1}\)的屏极电压增高，从而使屏流更增大。因此，这时栅极为正性所得到的屏流增长，比不加正回授时的增长要大一些。
反之，当高频信号为负半周时，帘栅流减小，R\(_{5}\)上电压降减小，电压e减小，C8放电，放电电流方向与前相反，故L\(_{5}\)中感应电压上端为负，下端为正，使得屏压下降，屏流更进一步减小。
由上述可知，正回授的结果使得第一栅极电压变化所引起的屏流变化，较之没有回授情况下要大。因而提高了放大能力，但这种回授作用是比较小的，起主要作用的还是中频信号的正回授。
中频信号的回授情况如下。输入高频信号加到变频管的第一栅，本机振荡信号加到第三栅，在Л\(_{1}\)管内混频成中频信号从中频回路L5C\(_{9}\)输出，由于L6与L\(_{5}\)之间的耦合，将一部分中频电压取出经过C8回授到帘栅极，如果回授电压极性合适，将形成帘栅正回授。这种中频正回授作用使屏流的变化幅度比不加回授时有所增加，也就是说增加了中频放大能力。
此外，大家知道，当帘栅极降压电阻旁不加旁路电容器，就会有电流负回授作用，从而减低放大能力。本机Л\(_{1}\)的帘栅极高频旁路是不充分的（因为不适宜加大容量旁路电容器，否则将使正回授作用消失）因而有负回授存在，这就是上述第三种回授作用，但由于它的作用比前两种正回授作用小得多，所以结果得到的是正回授作用，其回授深度约为15分贝。

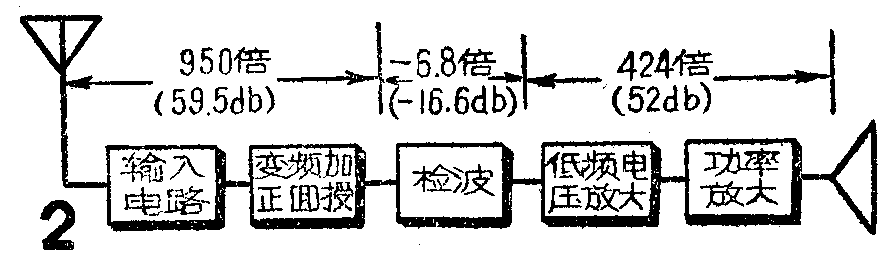

正回授作用使得本机的灵敏度在输出为50毫瓦时，能保持在300微伏上下。各级增益分配见图2。
为了提高灵敏度，还在输入电路中采用电感电容双重耦合式。C\(_{1}\)是半可变微调电容器，它兼作L2的补偿电容器及耦合电容器。R\(_{1}\)用以抑止当C2全部旋入时可能产生的振荡。
本机为了力求线路简单，没有采用正规的自动音量控制电路。当外来信号输入时，就会被变频管第一栅和阴极加以整流（相当于一个二极整流管）流整电流（即栅流）流经电阻R\(_{2}\)（方向如图1所示），在它上面产生电压降，栅极端为负，阴极端为正，便形成一个负栅偏压。由于栅流大小与外来信号强弱成正比，故栅负偏压在信号强时便大，信号弱时便小，而七极管部分是个遥截止式可变放大系数管，其跨导与负偏压大小大体上成反比，因此信号强时，跨导减小，将输出信号压低，反之信号弱时则使输出信号提升、这样便达到自动音量控制的作用，不过控制范围不十分大。由于本机灵敏度较之通常的五灯超外差机低些，也没有短波段，因此控制范围虽窄些，也同样能保证有良好的音质。
按照电路设计要求，音量调节电位器阻值应在250千欧左右。但一般这样的产品较少，所以将470欧电位器和一个470千欧固定电阻并联，以满足要求。如果手头有220～270千欧的指数式电位器，则R\(_{7}\)可以省去。电位器数值用得较小的目的在于减小检波失真，以及使中频变压器调整时不显得很尖削。
功率放大管栅极上的C\(_{15}\)是进一步旁路高频用的。Л3阴极上没有加旁路电容器，目的是取得电流负回授，以减小失真。输出变压器RP\(_{2}\)采用了桥式的抵消交流声的措施。如果R13数值用得不同，或C\(_{17}\)、C18两电容器数值不相等时，则TP\(_{2}\)的数据应作相应的改变。
二、主要电气性能
（1）灵敏度——300微伏左右；（2）选择性——偏调10千赫外衰减20分贝；（3）假象波道衰减——30分贝；（4）中频波道衰减——16分贝；（5）额定输出功率1.03伏安（整机电压非线性失真系数d=7%时）；（6）交流哼声水平———49分贝；（7）整机电压非线性失真系数（d）——5%；（8）整机电压频率特性——200～3000赫范围内的不均匀度为6.6分贝。
三、元件数据与要求

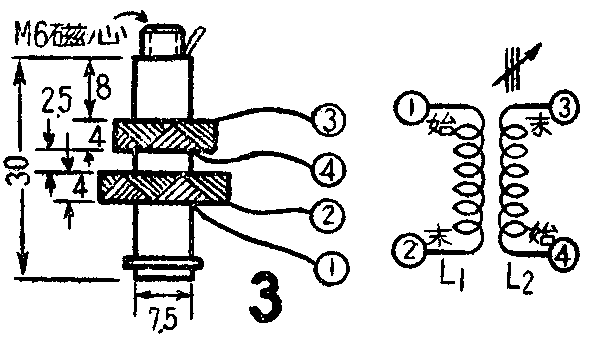

1．天线线圈——按图3绕制。在M6型磁性瓷心子上套以线圈筒后，用直径0.12毫米单丝包线，以蜂房式顺时针向绕367圈，作为初级圈L\(_{1}\)；再用单线包编织线（4×0.08）顺时针蜂房式绕121圈作为次级圈L2。线圈筒用塑料或纸管的。绕好烘干后，涂以聚苯乙烯胶或万能胶。由于采用了电感电容双重耦合，L\(_{1}\)、L2的绕线方向和接头不可弄错。

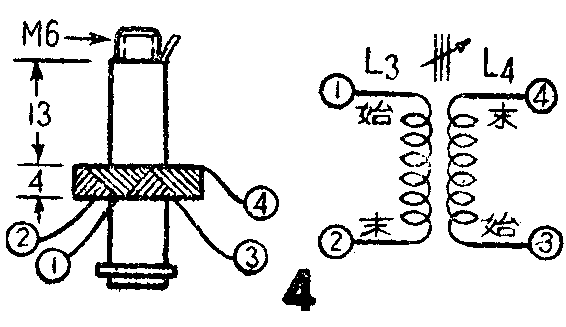

2．振荡线圈——按图4绕制。线圈筒及磁心与天线线圈的相同。初级圈L\(_{3}\)用直径0.12毫米单丝包线顺时针蜂房绕16圈；然后在L3外面再用同号线顺时针向蜂房绕76圈作为L\(_{4}\)。

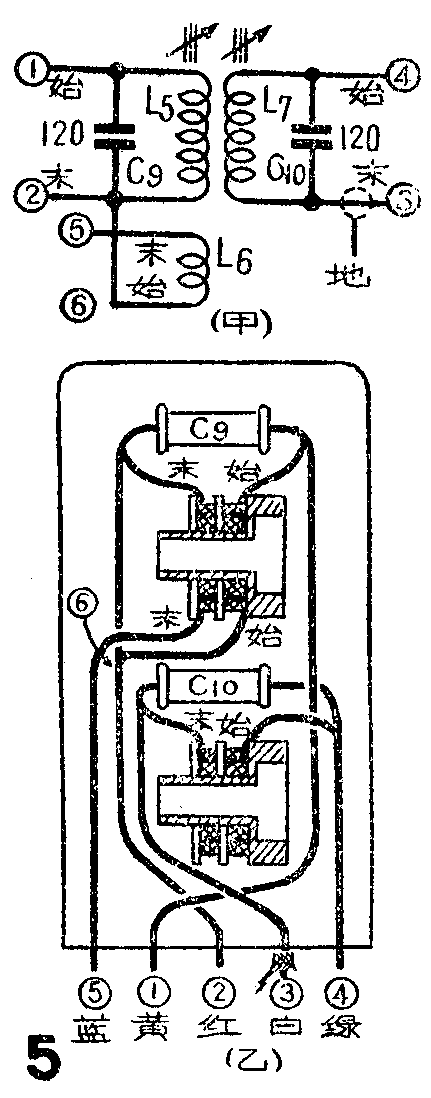

3.中频变压器——从前面电路原理分析看来，中频变压器Ys是决定本机性能的一个重要元件。它的原理图和内部结构图分别见图5甲、乙。初级圈L\(_{5}\)用0.11号漆包线分两段同方向乱绕，每段115圈，共230圈，电感量约1070微亨。回授圈L6用0.12号单丝包线，在L\(_{5}\)外层分两段同方向乱绕，每段12圈，共绕24圈。次级圈L7用0.11号漆包线分两段同方向乱绕，每段110圈，共220圈，电感量约1000微亨。
读者自制如有困难时，可以用华北无线电器材厂友谊牌ZP03——1型中频变压器或其它类似产品，原线圈不动，另外加绕回授线圈L\(_{6}\)，圈数可经实验确定。圈数不宜太多，否则将产生啸叫；但太少则灵敏度低落。

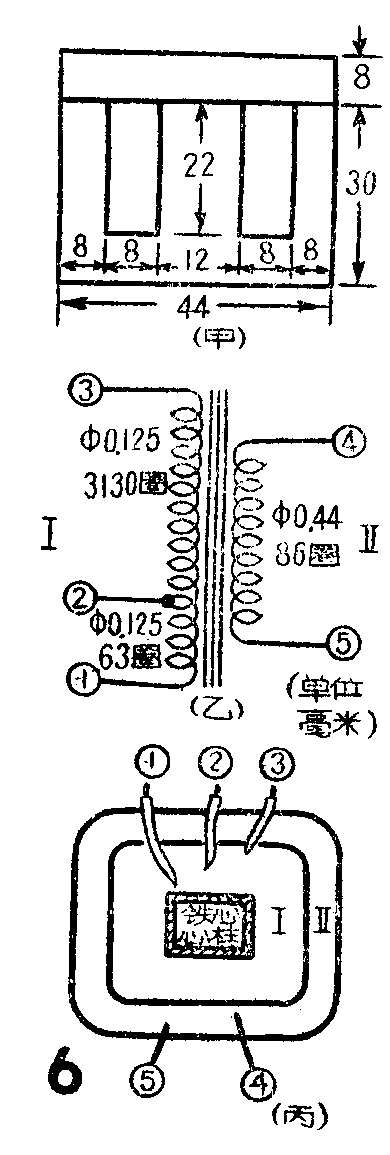

4．输出变压器——铁心（见图6甲）选用0.35毫米厚D310牌电工硅钢片（须经过退火处理），计GE——12型片31片、GI—12型片（做横条）31片，迭厚12毫米；单向插，两侧最外边一片反向插，以夹住横条；空隙处垫一层0.05毫米厚电话纸（或薄牛皮纸）。线圈所用绕线、圈数及引线分别见图6乙、丙。线圈Ⅰ共绕25层，每层间垫0.03毫米电容器纸（或薄的白腊纸）一层；线圈外层裹0.12毫米电缆纸（或厚牛皮纸）三层。线圈Ⅱ共绕3层，层间及外层绝缘各用0.12毫米电缆纸分别垫一层和二层，各线圈均按顺时针方向绕。线圈绕好后应先放入烘箱内烘干，浸以绝缘漆，再度烘干后插入铁心，如无烘箱及浸漆设备，可浸腊。

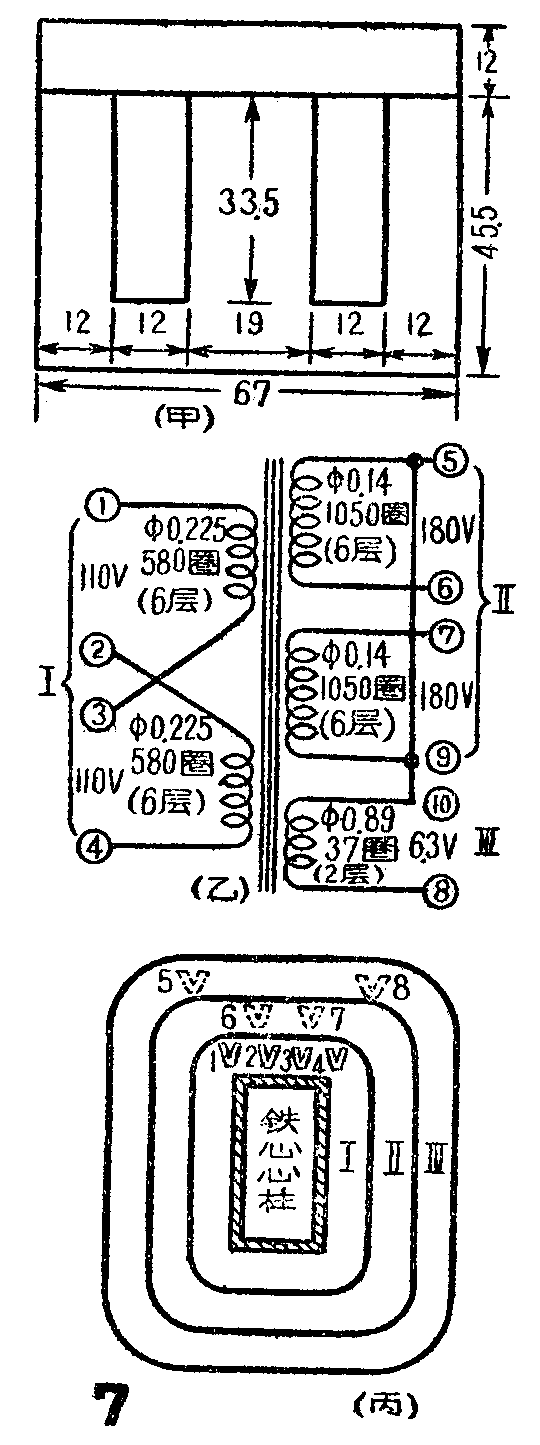

5．电源变压器——铁心片（图7甲）用0.5毫米厚D41（或D42）牌电工硅钢片（经过退火处理），计用GEA－19型片及GIA－19型片各71片，迭厚约33毫米。每二片交迭装配。线圈所用绕线及圈数、引出头位置分别见图7乙、丙。线圈1各层间垫0.05毫米厚电话纸一层作绝缘；①—③圈和②—④圈外面各裹0.12毫米厚电缆纸三层。线圈Ⅱ层间绝缘用0.03毫米电容器纸垫一层；⑤—⑥圈和⑦—⑨圈外分别裹上述电缆纸三层及一层。线圈Ⅲ各层间垫上述电缆纸一层，线圈外则裹三层。
线圈底筒用1毫米厚隔电纸制作。各线圈均按顺时针方向绕制。为了降低费用，省掉了初、次级间的静电隔离，将高压线圈分两组绕制：由⑤开始绕到⑥，再从⑦开始绕到⑨，最后将⑤、⑨、⑩各头接在一起接地，这样就使得⑤头开始的一圈可作接地的静电隔离。
本机其它各项零件数据已在图上注明。变频管也可以与ECH81管换用；也可用6A2或6BE6、6SA7GT等代用，不过代用时应按图8改为串联馈电。L\(_{6}\)圈数应改为44圈（每段22圈）；L2、L\(_{4}\)应改为与常用的6A2变频电路中的一样。此时灵敏度要比用6U1时低一些，约400～500微伏。
四、装置与调整
本机各主要元件在底板上的位置图如图9所示。
全部焊接完毕，并经检查核对接线无误后，可以开始调整。先将L\(_{4}\)的磁心旋进到线圈全长的1／2处，接通电源待电子管阴极烧红后，以手指轻触6Г2管的栅极，扬声器内应听到响亮的咕咕声。如有适当仪器，可自R8两端输入40赫音频正弦电压。当输入电压为45毫伏时，扬声器音圈两端电压应大于0.42伏。这就表明本机音频放大器工作正常。
通常检波器只要焊接无误，就不会有其它问题，如果万一工作有些不正常，可经过200微微法电容器向检波小屏输入电压为0.285伏、465千赫、30％调幅的高频信号（调制频率为400赫），输出电压如大于0.42伏则无问题。
然后，调整中频变压器。调整时应先调L\(_{7}\)，再调L5，然后再重复一、两次。直调到当输入约5微伏、465千赫的调制信号（400赫调制、调幅度30%）时，输出电压大于0.42伏。
然后调整高频部分。先送入600千赫信号，调L\(_{4}\)的磁心，使接收频率与度盘刻度相符；再调L2的磁心，使输出最大。然后送入1560千赫，调C\(_{6}\)，使接收频率与刻度盘相符；再调C1，使输出最大。再重复上述调整一、二次即告完毕。
在没有仪器的情况下，也可以用电台的广播节目来调整。例如在检查音频放大部分工作正常后，可以接上室外天线，慢慢转动可变电容器，在听到一个广播信号后，微调中频变压器的磁心，使声音最大。然后调整L\(_{4}\)的磁心，使一个频率在600千赫左右的电台在度盘上相对应的频率处出现。调节L2的磁心，使声音最大。然后再利用一个频率最靠近1560千赫的电台，调整C\(_{6}\)，使在度盘上与之相对应的频率处出现；再调整C1，使信号最响。这样反复调整，直到灵敏度最好为止。（沈铭宏 刘欧）
