收音机度盘拉线

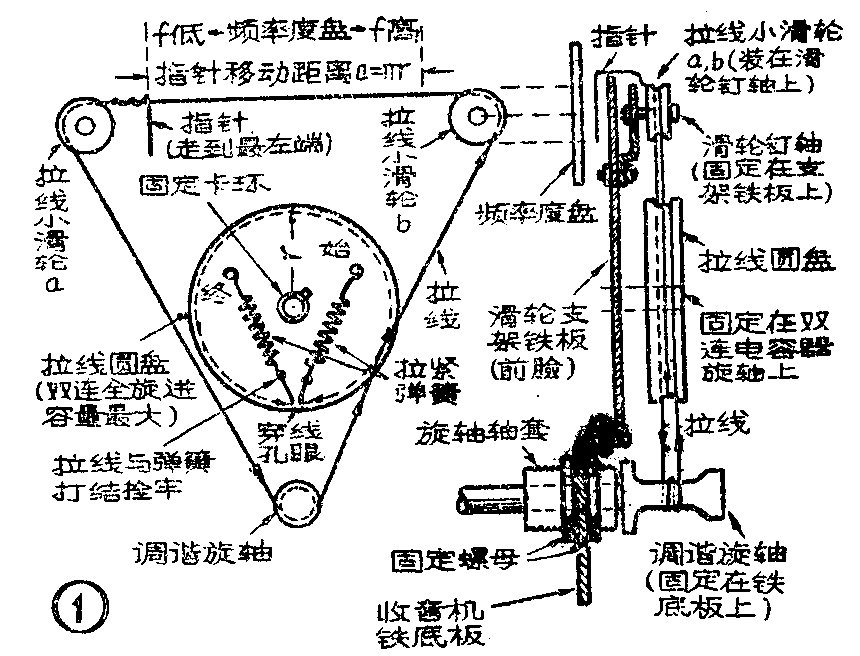

收音机由调谐旋轴通过拉线带动双速调谐电容器，决定接收哪个电台的广播。也有些调感式收音机是带动线圈铁心来调谐找电台的。同时，拉线也带动指针，从度盘上指示出所收电台的频率。目前常见的收音机，从外形上看，一种是频率度盘在收音机木箱正面右上角成长方形；另一种在正面下方成一长条。由于频率度盘的位置不同，拉线的走法也有差别。频率度盘在右上角的拉线方法参看图1。

从图1可看出，拉线圆盆中心有个凸起的固定卡环，卡环侧面有固定螺钉将卡环紧固在双连的动片轴上（双连已装在支架上），当拉线带动拉线盘转动时，双连电容器就随着转动。调谐旋轴直接装在铁底板上，它伸出收音机木箱外面，装上胶钮，就是调谐电台的旋钮。拉线小滑轮靠滑轮铆钉轴装在支架铁板上，小滑轮能在钉轴上自由转动。滑轮支架铁板，一般也叫“前脸”，它装固在收音机铁底板上。它可以是整块铁板（或铝板），也可用铁板条，以节省用料。

挂这种度盘拉线时，拉线的走法如图中箭头所示。首先将拉线一头从拉线圆盘侧面的穿线孔眼穿入，和拉紧弹簧打结拴牢。这时弹簧暂不挂在拉线圆盘的挂弹簧孔眼上，待拉线走完后再挂会拉得紧些。

如拉紧弹簧的弹性够强，拉线始端的弹簧可以省去，这样可将拉线始端绑在圆盘中心的固定卡环上。这种弹簧可用民族乐器扬琴的钢丝弦（28～30号），在直径1.5～2毫米的铁丝上一圈挨一圈的绕成。拉线可用胡琴子弦或细塑料绳，钓鱼的鱼绳也可以使用。

拉线始端拴好后，挂到小滑轮b上稍拉紧。这时双连会被圆盘带动至全旋进容量最大的位置。接着将拉线走过小滑轮a的走线凹槽，再走向调谐旋轴，在轴上绕一圈后沿箭头方向去拉线圆盘。这时，拉线在圆盘上应绕在第二条槽内，且不要和始端拉线重迭交压，沿圆盘凹槽走半圈多到穿线孔眼处穿进去与终端弹簧打结拴牢。拉线挂好后，用尖咀钳夹住弹簧没有拴拉线的一头挂在圆盘的挂弹簧孔眼上。

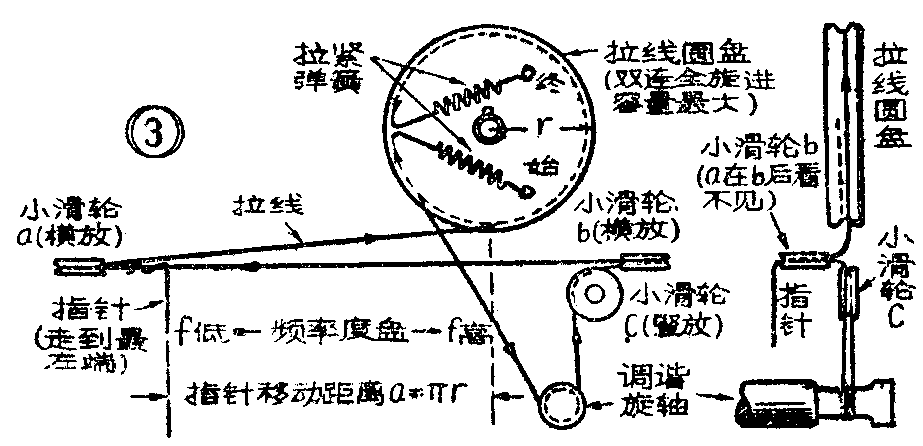

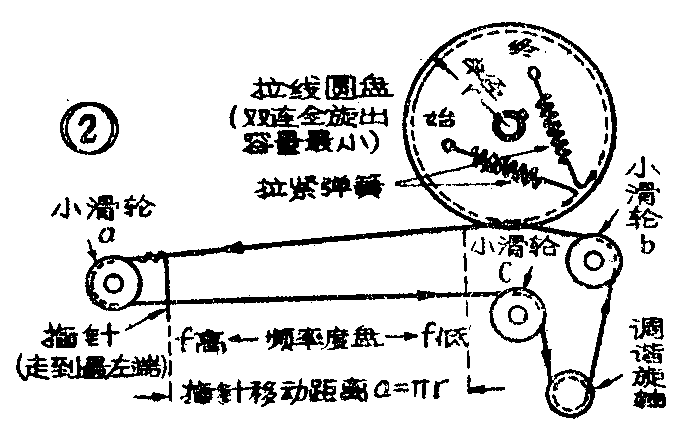

频率度盘在收音机正面成一长条的拉线方法，请参看图2、3，它们使用材料相同。图2拉线是在同一平面上走动。但图3由于有两个小滑轮横放，安装指针的一段拉线向外伸出一段等于小滑轮直径的距离。图2的走线方向与图1、3的相反，结果频率度盘标示频率的方向也相反。低频电台在右侧，高频电台在左侧。可按所用频率度盘的刻度和位置，选用适合的走线方法。

拉线圆盘穿线孔眼所处的位置很重要，应该叫它接近拉线始端去第一个小滑轮（图1中b、图2中a），或调谐旋轴（如图3）等第一个转折点，而拉线终端又需要在拉线圆盘上至少围绕大半个圆周（大于180°）。这样才能保证拉线圆盘能够灵活地带动双连调谐电容器在容量最大至容量最小的180°范围内转动（参看图1、2、3）。松开圆盘的固定卡环，可以改变穿线孔眼的位置，调整到合适位置后再加以紧固。

图1、2、3中各指针的移动距离a等于拉线圆盘半个圆周长，即半径乘3.1416（π）。例如使用半径r是40毫米的拉线圆盘，可算出指针的移动距离a=πr=3.1416×10＝125.7毫米。这就需要配用从低到高刻度长度合适的频率度盘。

相反，如先找到某种度盘，量出刻度长度，也就是指针的移动距离a，可按

求出应配多大半径的拉线圆盘。

下面想把度盘拉线中的调谐旋轴、拉线圆盘、拉线小滑轮等几种不易找全的零件，就个人不成熟的体会，谈谈自制方法，供大家参考。

1.调谐旋轴

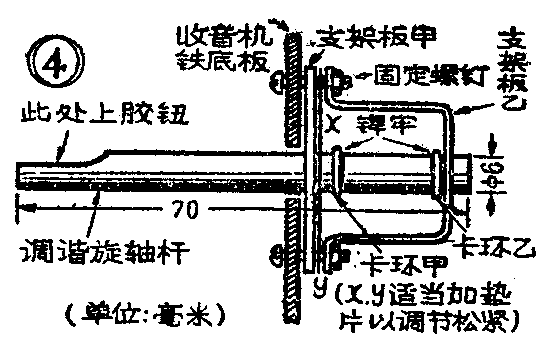

制成的结构如图4。调谐旋轴杆可利用坏再生可变电容器或坏电位器轴柄、或用直径6毫米左右的铁棍材料（如铁炉钩或建筑钢筋头等）截取适当长度后将表面锉平整代用。

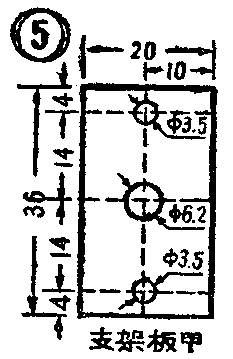

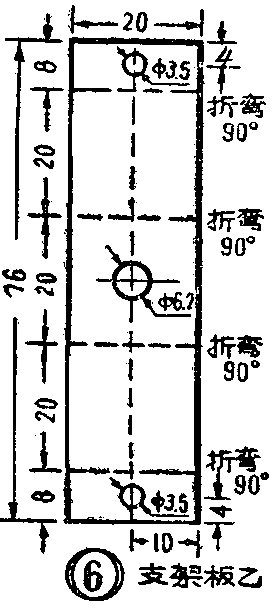

两块旋轴支架板，可利用废收音机铁底板，或其它厚1～1.5毫米的金属板。它们的尺寸和弯折成形方法，请参看图5、6。

甲、乙卡环，可用1.5～2毫米的铁丝或铜丝做成一个圆环，套在旋轴上，并和旋轴焊牢。卡环与旋轴焊接的位置，可在两支架板做成后经过试装确定。焊接后，用小圆锉锉光滑。

安装时，先将旋轴左端插入支架板甲的中心圆孔，形成旋轴左端的轴承。再将支架板乙的中心圆孔套入旋轴右端，形成旋轴右端的轴承。最后将两个支架板与收音机底板用螺钉固定好就行了。

两支架板中心圆孔的直径，应比旋轴稍大，以保证旋动灵活，但也不要过份松动。收音机铁底板穿过旋轴的孔眼也要比旋轴直径稍大；假如恰好合适，就可省去支架板甲。安装后如出现旋轴不易转动的毛病，可将支架板中心圆孔部分再向一边弯些，以减少夹持力。必要时可在两支架板间垫入硬纸板，以调节松紧。

支架板可用手锯，或手拿锯条锯开，如锯条也没有，也还可以用冲子切裁。切时，可将铁板底下垫上较平整的硬铁块（可利用斧头侧面），一手拿冲子使刃口对正要切的部位，另手拿锤子锤打它的平顶，可将铁板切成裂口，再用钳子扳折，就能顺利地沿切口裁下。切下后用锉锉平就行了。

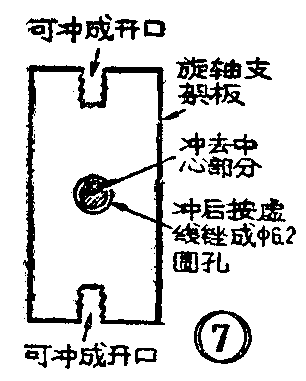

假如没有手摇钻，对图2、3两支架板上的孔眼，可用冲子冲制（参看图7）。两端上螺钉的孔眼可冲成开口状，刚冲出的开口边上有毛刺，如无小扁锉也可不去锉平，不致妨碍上螺钉。但中间孔眼是旋轴轴承，内表面需平整，所以应先冲切一较小的洞，然后再用小圆锉锉成直径符合需要的圆洞。

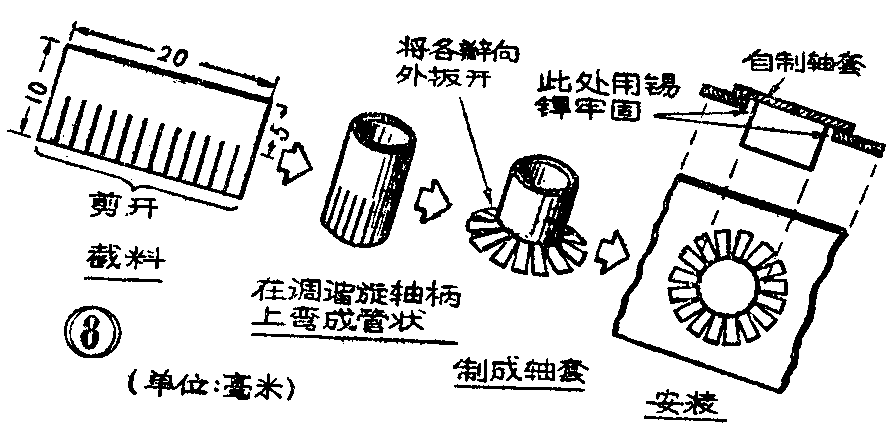

假如也没有小圆锉，建议用罐头盒等薄铁皮按图8制成轴套。底板和两块支架板上准备穿轴的位置用冲子切成直径大些的洞，把轴套插进洞，用锡焊牢。

如果由于底板结构的需要，拉线要走在底板外侧时，可以把支架板安装在底板外侧。

2．拉线圆盘

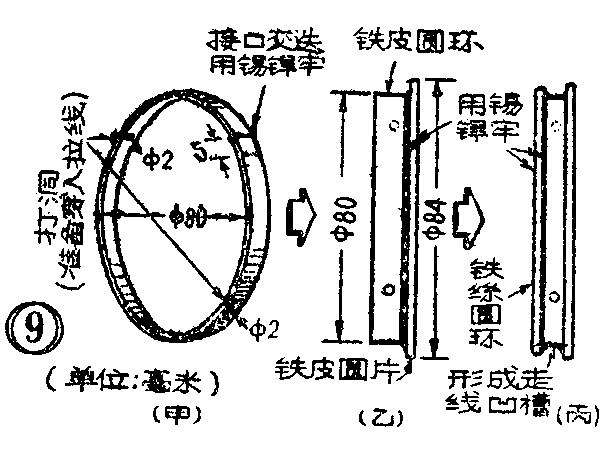

自制拉线圆盘，可利用直径60～100毫米左右的罐头盒或大口瓶子的铁皮盖改制；也可以用薄铁皮焊制，即首先剪一条宽10毫米、长256毫米的薄铁皮，圈成圆环，在搭头处交迭5毫米左右用锡焊牢。这样便可做成一个如图9甲所示直径80毫米左右的圆环。圆环的周长可根据需要按照前面介绍的计算方法确定。

然后剪一块直径84毫米左右的圆铁片。把圆环放在圆片上，摆正，四周用锡焊起来（图9乙）。

然后再用直径1.5～2毫米的铁丝或铜丝，按铁皮圆环外径做成铁丝环，套在铁皮圆环上焊牢（图9丙），以构成线槽，保证拉线不致脱落，同时也有增加圆盘的机械强度的作用。

如果用罐头盒，只要在适当部位剪下，稍微加工即可。至于利用大口瓶盖，因它上面有拧紧瓶盖的螺丝槽可走拉线，改制就更方便。

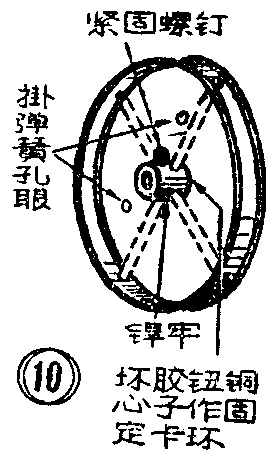

下一步是在圆盘中心开出中心轴孔和挂弹簧用的小孔。找一个坏旋钮，拆出它的铜心子，把它焊在圆盘中心轴孔上，就制成了完整的拉线圆盘（图10）。

如圆盘直径较大而嫌机械强度不够时，可如图10中虚线所示，用直径1.5～2毫米的铁丝或铜丝焊在圆盘里，这样就很坚固了。

3．导线滑轮和支轴

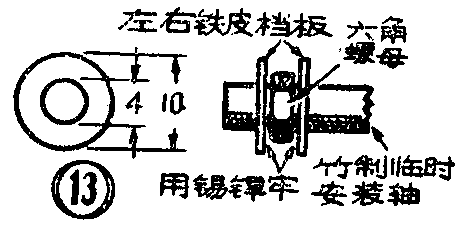

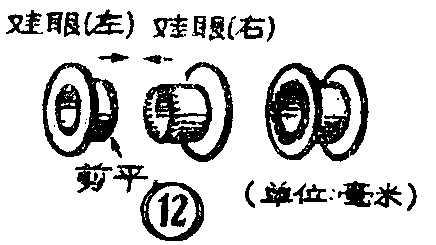

为了使拉线能平滑地走动，在拉线拐弯处需要装上小滑轮。产品收音机上常见的小滑轮尺寸如图11。自制时，可按图12选两个直径稍有出入的两个鞋眼，将一个孔径稍粗的剪去它的铆瓣，两个对插后，再扳开另一个的铆瓣铆紧即成小滑轮。也可以用薄铁皮剪制两个小圆片（中心开孔），做滑轮两边的挡板，中间夹一个直径约4毫米的螺丝母，一齐穿到一根竹筷子削成的圆轴上，将挡板与螺母用锡焊牢后取下，再将走线槽内的焊锡锉光滑即成（见图13）。

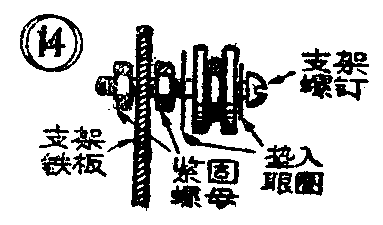

支架小滑轮的铆钉轴，可用普通螺钉代替，安装时用两个螺母将它紧固在度盘支架板上（图14）。螺钉上套滑轮部位的螺纹要锉去，以利于滑轮滑动。(栗新华)
