和电子管收音机一样,晶体管收音机如果采用再生式电路,无论灵敏度和选择性都会大大提高。尽管再生式电路有它一定的缺点,例如再生振荡会产生干扰,再生调节困难,音质较差等,但对简易收音机,特别是在管数较少的情况下,再生式电路仍不失为一种可取的电路。

这里介绍一种单管再生式电路(图1)。

图1
图1 🔍原图 (648×485)

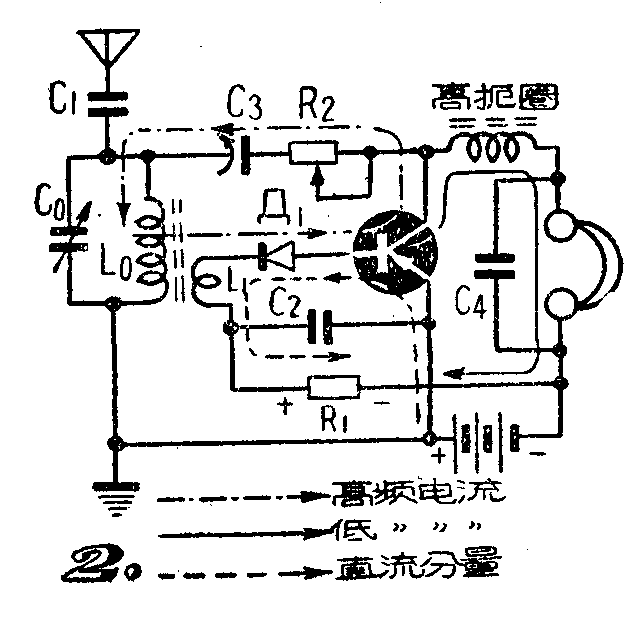

它的工作原理可以用图2来说明:从天线上收集所得的各电台的信号,通过交连电容器C\(_{1}\)送到由C0L\(_{0}\)组成的调谐回路,经过调谐回路的选择以后,把欲收听的信号借L0L\(_{1}\)两线圈之间的耦合并系交连到L1上,然后送入由锗二级管Д\(_{1}\)所组成的检波器进行检波。检波器的负载就是晶体三板管T1的输入电阻。这样一来,检波二级管不再需要其他的交连装置就可以把检波所得的信号无损耗地交给晶体三极管去放大,大家知道:一个检波器在对高频调幅信号进行检波时,在它的输出负载上有三个信号分量:其中一个是检波所得的低频信号;另一个是剩余的高频信号;第三个是直流分量。低频信号经过T\(_{1}\)的放大以后,从T1的集电极上输出通过高频扼流圈流入耳机中发声,而高频分量离开T\(_{1}\)的集电极以后,由于高扼圈的阻碍不能流入耳机,只好取道R2C\(_{3}\)重新流入调谐回路。这一路反馈回来的高频信号的相位只要和输入调谐回路的高频信号的相位相同,调谐回路的高频信号就会获得进一步的加强。加强以后的信号再送去检波和放大,放大后又回输到前面,如此周而复始,这就叫再生。从理论上说,信号可以加强到很大,遗憾的是当加强到一定程度以后,电路就发生振荡,这时收音机的灵敏度虽然很高,但音质十分难听,还伴随着各种啸叫声,根本无法收听。因此增加再生有一定限制。平时我们往往将再生调节到电路快要发生振荡的边缘,这时无论音质和灵敏度都是比较合适的。在电路中R2C\(_{3}\)就是用来控制再生强弱的元件。显然,当R2减小C\(_{3}\)加大(C3的容抗减小)时,流过的高频电流就多,再生就强。反之当R\(_{2}\)加大或C3减小时,流过的高频电流就少,再生就弱,可在收音时根据需要随时调整。一般情况下,C\(_{3}\)是半调电容,一经调好就不再转动,平时只要调整R2就可以控制再生了。

图2
图2 🔍原图 (639×626)

电路中晶体三极管T\(_{1}\)采用国产合金扩散高频管П401。值得注意的是作为再生用的晶体管必须截止频率要高一点的,因为这一个晶体管主要放大高频,因此一般的低频管如П6就不大合用,用上去往往因为截止频率太低不起再生。这一点晶体管有别于电子管,电子管在一般情况下工作在中波广播段时,高、低频管可以通用。

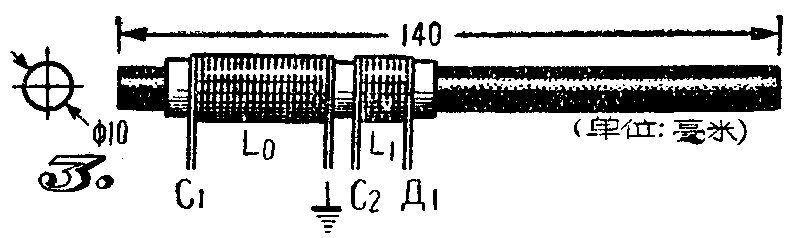

线圈L\(_{0}\)、L1绕在一根直径为10毫米、长度为140毫米的M4型磁性瓷杆上,做成磁性天线。L\(_{0}\)、L1紧靠在一起。导线是用7股直径为0.07毫米的漆包线绞合成的纱包线。L\(_{1}\)为5圈,L0为58圈,线圈的接法如图3,接反了就不起再生。

图3
图3 🔍原图 (807×238)

安装的时候,首先不要把晶体三极管T\(_{1}\)和二及管Д1的引线接错。“北京”牌晶体管П401上打有红点的极是发射极(e);中间是集电极(c);另一边是基极(b)。

图4
图4 🔍原图 (235×173)

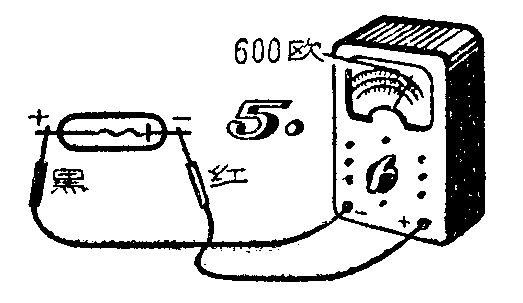

晶体二极管的极性可从外边颜色来区别,红色的是正极;其他色或不带色的是负极。如果完全不着颜色,那么用万用表量也可以分清正、负极,好的二级管测正向电阻应为600欧左右。这时电表的红试笔所指即为二极管的负极;黑试笔所指即为二极管的正极(图5)。必须注意二极管的正、负极不能接反,否则收音机无声。

图5
图5 🔍原图 (523×303)

电路中电阻R\(_{1}\)用来供给基极偏流,它的阻值要根据晶体管的特性决定,一般在500千欧至1兆欧之间,具体的调整法详后。

高频扼流圈可以在2~5毫亨的范围内选择,这扼流圈对接收波段低频端的灵敏度有较大的关系。这个线圈最好远离磁性天线,并与它成直角,以免引起不需要的耦合(图6)。

图6
图6 🔍原图 (888×534)

耳机可用普通4000欧的,或用耳塞机,但最好在选定用什么耳机后再依它来调整电路,以后不要更换,因耳机阻值不同,对电路工作也有影响。

C\(_{3}\)半调电容可用瓷介补偿电容;如用其他电容,必须用质量可靠、高频损耗不大的产品,否则会发生很多毛病。

全机在安装以前必须认真地检验各零件的质量,特别是晶体管是否完好,然后根据机箱情况合理安排,或装在一块层压胶板上,然后再装入箱内。具体布线参看图6。

图7
图7 🔍原图 (514×336)

装的时候先不要把R\(_{1}\)焊上,如图7先代之以一个1兆欧的电位器R",串联一个100千欧的电阻R',然后在集电极回路内接一个5毫安的直流电流表。仔细检查一下电路,如无错误,然后接上电池,这时电流表应有读数;转动这个电位器,电流表的读数应有变化。将电位器调到电流表读数为1毫安的地方,量一下电位器和R'串联起来以后的总阻值,然后换入同阻值的电阻,重新核对一下电流读数,如没有变动,那么调整R1的手续就算完成。

必须指出,由于检波所得的直流分量流过R\(_{1}\)时,所产生的压降有减弱基极电流的可能,因此当收音机收到电台,特别是收到强力电台以后,集电极电流会减小一些,这多少具有自动音量控制的作用。

焊好R\(_{1}\)后,接通电源。这时转动C0应听到再生的尖叫或电台的波差声,说明电路已经接对,工作基本上正常。然后将R\(_{2}\)放在最小位置,C0全部转出来,调整C\(_{3}\)使达到刚要起振荡,即尖叫声即将发生,但尚未发生的程度。然后C0转到有电台的地方,略略调整R\(_{2}\)就能听到悦耳的节目了。

为了调整方便起见,开始时可在天线端接上一根两米长的尾线,正常工作时接收强力电台完全不需外加天线,就可以获得满意的收听。

如觉低端(640千赫附近)灵敏度不够,可调换一个能使灵敏度提高一些的高扼圈。

最后校核一下波段复盖是否正确,即能不能收听到550千赫至1600千赫的电台,如有部分电台收不到,可略略移动一下磁性天线上的线圈位置加以调整:如高频率的电台收不到,则线圈应往两头移;反之如低频率的电台收不到,线圈应往中心移。

至此全部调整结束。如收音环境较差,则可将C\(_{1}\)容量改为50微微法,近电台或大城市区则可将C1改为4.5微微法,总之C\(_{1}\)大些,收音机的灵敏度高一些,但选择性差一些,反之C1小些,收音机的选择性好些,但灵敏度差些。

图8
图8 🔍原图 (568×498)

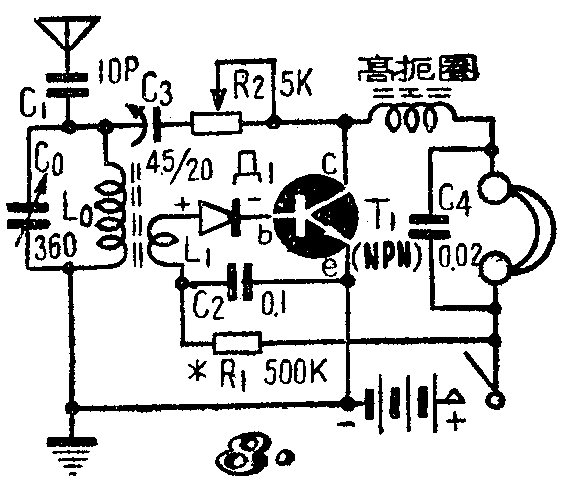

如果晶体管选用NPN型,那么Д\(_{1}\)的极性和电池的极性都要倒过来,其他不变(图8)。调整方法也不变,但电流表亦需反接。

图9
图9 🔍原图 (750×376)

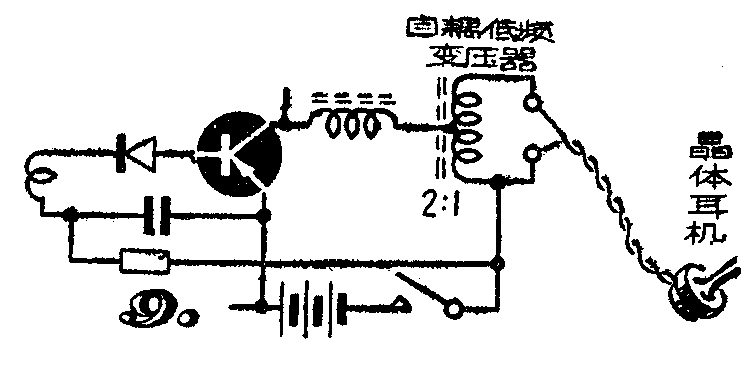

如用晶体耳机则必须另外加一个2∶1的自耦变压器如图9,才能应用。(丁启鸿)
