一、概况
“上海”牌160－A型交流六灯三波段收音机，是国营上海广播器材厂的产品之一。该机不论在电路设计或工艺结构装置等方面，都有独到之处。同时为了能在国内外不同气候条件下作较长时间的连续使用，对一些关键性的零件和组件进行了防护处理；例如对比较容易损坏的输出变压器，会用环氧树脂浸渍，并加特种沥青包封。因此，该机在亚热带炎热地区也能连续使用好几小时，各部分的电气性能不会有所变化。
本机在外形设计及音响方面也考虑到广大人民群众的喜爱，式样新颖，色调调和，美观大方；音频响应曲线很好，在收听任何戏剧或各种音乐节目时，高、低音都能满足需要，悦耳动听。
在1961年第三届全国广播接收机评比中，会经荣获一等奖；在电气、电声性能方面的评比成绩尤为优异。
二、电路结构及工作原理

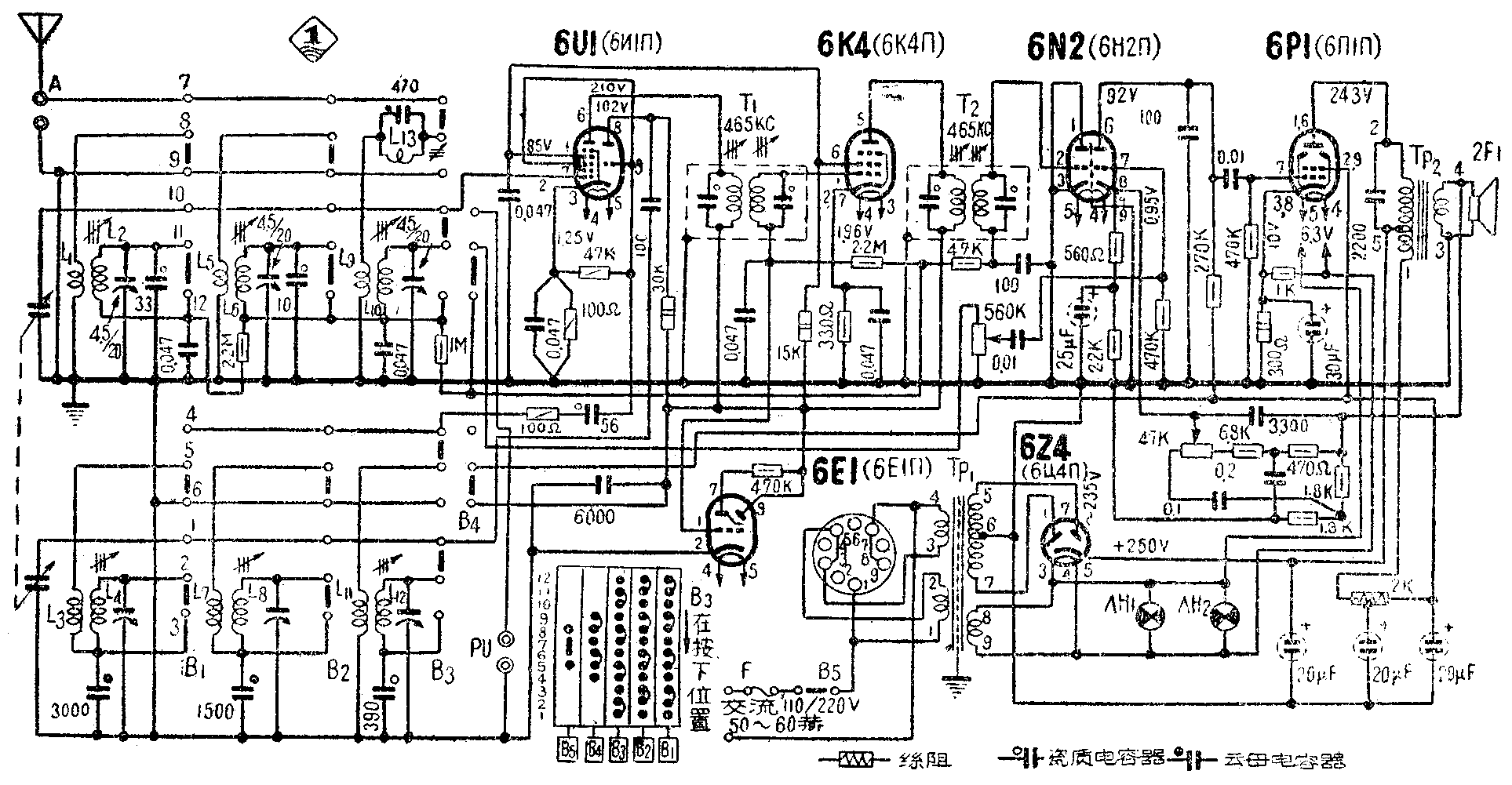

本机共用六只电子管（见图1）。变频级采用6U1七极-三极复合管。七极部分用作变频；三极部分用作本机振荡。这样分开工作，变频与本机振荡的相互牵制作用就很小；而且用6U1电子管七极部分作变频，频率能做得比较高，可以高到20兆赫以上，而且工作也稳定，灵敏度也高，所以该机一般灵敏度中波段能达到20微伏；短波段在50微伏左右。同时，由于用三极部分作本机振荡，用屏极调谐，使频率稳定度有所提高，将不致因输入信号的强弱而影响频率的稳定。另外，该机几个波段内各个频率上的灵敏度都比较均匀，相差只有几个微伏。
五极管6K4作中频放大。为了取得较好的选择性及中频通带，中频变压器采用该厂特制的调节铁心的小型中频变压器，它的优点是不但品质因数高，而且中频通带也比较宽。这就保证有较好的整机选择性，一般都能达到在±10千赫处有36分贝的衰减；而中频通带也达到了6～7千赫的宽度，这时比较高的音频成分就不致因通带不够宽而被削弱。
电子管6N2是一只双三极管。一个三极部分作检波兼自动增益控制;另一个三极部分作低频电压放大。电子管6P1作末级功率放大。电子管6E1作调谐指示器。整流由全波二极整流管6Z4来担任，用以供给整机需要的全部直流电源。
该机在设计时对低频电路也同样作了认真的考虑，因为收音机的发声是否动听，以及失真的大小，主要还是决定于低频放大的性能。所以设计低频电路时，为了使失真度小和取得一个比较理想的音频响应特性曲线，由输出变压器次级取出一部分电压，回输到电子管6N2的阴极，以减小整机失真。但同时又考虑到不致因使用了负回输而降低整机的低频增益，所以电子管6N2的自给栅偏电阻由一只560欧电阻和一只2200欧电阻串联组成，并以一个25微法的旁路电容器与后者并联。这样，既不影响回输作用，同时又保证了低放级有一定的增益。而且由于音调控制就是控制负回输电路，这样结合之后，对整个音调控制的作用就很大，虽然调节部分仅是一只电位器，但对于高、低音却能提供较大的调节范围，高音与低音都能得到提升。低音在100赫时能提升8～9分贝以上；高音在5000赫时同样也能提升8分贝。这样整机失真度小，输出功率也大，最大功率能达到3伏安，不失真功率能达到2伏安，而且整机的声压与电压的频率特性也较好，尤其是在声压方面。扬声器采用该厂出品的2FI型（168毫米直径，音圈阻抗3.5欧）扬声器。该扬声器是配合整机要求而设计的，故能恰当地满足整机要求，不但平均声压高,能达到4.5微巴以上,而且声压的频率响应特性也较好，不均匀度都在14分贝以内。
在消除交流声方面也作了周密的考虑，一方面在输出变压器上增加了一个抽头,利用平衡电桥的原理来消除交流声。另一方面,灯丝电源线不接地，用两根绞合的接线把灯丝电源引到各管的灯丝上，并在灯丝的一根线上加上一些正电压（利用功率管6P1的栅偏压),来平衡灯丝中引起的交流嗡声。所以该机交流声水平在低音提升时也能达到负50分只以下。
当使用拾音器时，为了防止高频部分的干扰及提高拾音器的灵敏度（能到100毫伏左右），将高频各级的直流电源断路。
三、电气、电声指标
1．频率范围：中波段535～1620千赫;短波1段2.5～7兆赫；短波2段7～19兆赫。
2．中频频率：465±2千赫。
3.灵敏度：中波段不劣于100微伏；短波段不劣于200微伏。
4．选择性:偏调±10千赫的衰减不少于26分贝。
5．假象波道衰减：中波段1620千赫不小于20分贝;短波1段7兆赫不小于12分贝；短波2段18兆赫不小于6分贝。
6.自然温升频移：15兆赫以上不大于8千赫: 9兆赫以上不大于6千赫；6兆赫以上不大于4千赫。
7.中频波道衰减：不小于30分贝。
8．额定输出功率：0.5伏安。
9．整机非线性失真系数：声压：200～3500赫不大于7％；电压：200～3500赫不大于5％。
10．整机频率特性：声压在150～3500赫内的不均匀度不大于 14分贝；电压在 150～3500赫内的不均匀度不大于10分贝。
11．高频部分机震抑止系数:不大于0分贝。
12．消耗功率：约45瓦。
四、结构、安装和使用
本机结构的工艺性强，机内所用零件大都是通用件；例如机座可供不同型号各机通用;而用各项零件都按工艺卡上规定进行生产,全部一百多个零件配成了五个组件。这样不但能适应大量生产的要求，而且确保了质量。
在焊接方面, 部分接点如底板的地线钉，采用熔焊法焊接, 消除了假焊、漏焊等现象。另外在结构设计上也采用先进技术。高频部分采用新型的五档小琴键式波段开关，分别控制各波段的转换，以及倒换到拾音器工作和关闭电源，使用时极为方便，只要按下要收听的那一波段的按键，收音机便在该波段工作起来。如要换听另一波段的节目，只要按一下控制该波段的按键，收音机便转到另一波段上工作。停止收听或要放送唱片，也只要按一下“关”按键或“拾音器”按键（电唱机插头此时应插到机座后的拾音器插孔内）。
其它控制部分，如音量、音调、调谐等，也都采用新式的双套旋钮，装在收音机前面左、右两旁，具体位置见图2。

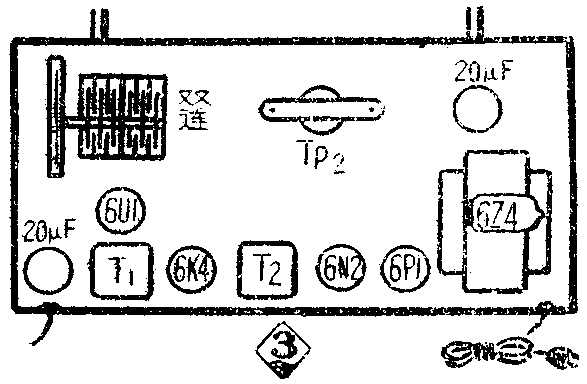

一些主要元件在底板上的位置见图3所示。
考虑到各高频零件之间的接线不宜过长，以免产生高频机震，所有高频线圈都安装在琴键开关上，这样也便于检修。为了进一步防止高频机震，双连可变电容器采用双层避震。
度盘玻璃的安装也是采用比较先进的结构，不是安装在木箱上，而是装在机座前面左、右二个支架上，用两只橡皮圈串在度盘玻璃左、右二孔中紧固度盘玻璃，这样不但拆装方便，而且可以避免度盘玻璃在运输中振碎。
为了防止机内一旦发生短路而发生烧坏电子管和电源变压器等现象，电源变压器初级串联了一只1安培的保险丝。如电流超过了1安培，保险丝首先熔断，把收音机电源切断，以保护机件的安全。
另外，为了检修方便起见，机壳底下有一块盖板，检修时只要把这块板拆下来就能进行修理，不必把机器从机壳内拿出来。
为了进一步提高产品质量，在该机的新品种160－3型和161型机中，增添了可变的和固定的二种磁性天线，并采用了5×7时的椭圆形扬声器。（吕继荪 璞）
