同一型号的晶体三极管，电流放大系数α(或β)的差别往往也很大。下面向大家介绍一个简单的晶体三极管测试器，可以测量出α和β的数值及其是否稳定，并且还可以判断晶体管的集电极反向电流是否过大。

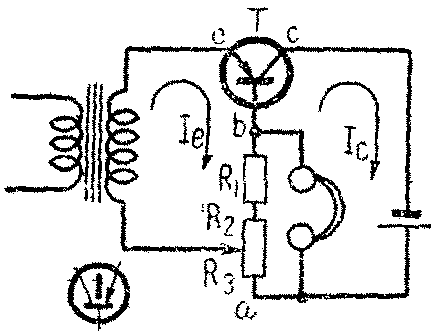

测试器的原理可用图1来说明。变压器的初级线圈接到音频振荡器上。这样,在被测晶体管T的发射极电路中将有音频电流I\(_{e}\)，有集电极电路中将有音频电流Ic。由图上可以看出，当ab两点的音频电压降为零时，耳机中就没有声音。设耳机的电阻甚大于R\(_{1}\)、R2和R\(_{3}\)，即加上耳机后对电路的状态没有影响,那么ab两点音频电压降为零的条件是：
I\(_{e}\)(R1+R\(_{2}\))=Ic(R\(_{1}\)+R2+R\(_{3}\))。
由此可得：
α=\(\frac{I}{_{c}}\)Ie=R\(_{1}\)+R2;R\(_{1}\)+R2+R\(_{3}\);
β=\(\frac{α}{1-α}\)。
因此,用电位器改变R\(_{2}\)和R3的大小，找出使耳机中无声的位置，就可得出α和β的数值。

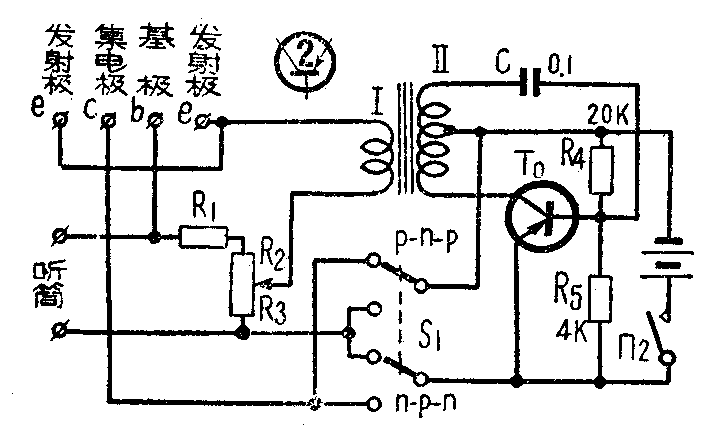

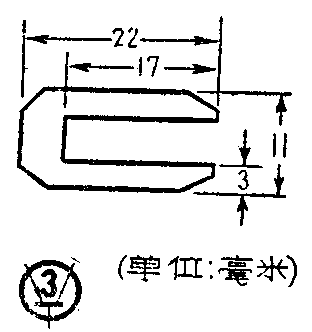

测试器的电路图见图2。晶体三极管T\(_{0}\)作音频振荡，它可用П6或П13～П15任何一种小功率低频管。变压器铁心可用薄铁皮剪成图3形状，共厚4～5毫米。剪好后应在火中烧过。装的时候左右对插。它的线圈Ⅰ用细漆包线绕300圈，线圈Ⅱ先绕1000圈然后每100圈抽头一个，共1500圈。因振荡用的晶体管参数不同,须在调整时选择最佳的抽头位置。双刀开关S1作为测试P—N—P型和N—P—N型晶体管的转换开关。电位器R\(_{2}\)+R3的阻值越小越好，它可用旧的线绕电位器换线重新绕，阻值为20～40欧姆。电阻R\(_{1}\)应恰好是R2+R\(_{3}\)的4倍,这样在作电位器的度盘时,α由0.8刻到1较为方便。电池可用两节1.5伏小型干电池。为了使被测晶体管接线方便而不致扭坏引线，这里用了四个接线柱，左面三个用来接П401～П403型晶体管,右面三个用来接其他各型晶体管。
线路焊好后，即可进行调整。先将接线柱“发射极”和“基极”短路，打开电源开关，应在耳机中听到有蜂鸣声。如果无声，则可对调一下绕组Ⅱ两端的接头，并选择抽头的位置，以得到最好的振荡。振荡器的输出波形应为纯正弦波，而一般无线电爱好者都没有示波器，为了达到这一点，可在测试端接上一个好的晶体管，如果振荡为非正弦波，则旋转电位器时，耳机中声音总不会完全消失，但可以找到一点声音最小，或是音调急剧地改变，这时在电阻R\(_{4}\)或R5上串联一个阻值不大的可变电阻，用它来调节振荡管的工作点，使耳机中完全无声后，再换上阻值相同的固定电阻。

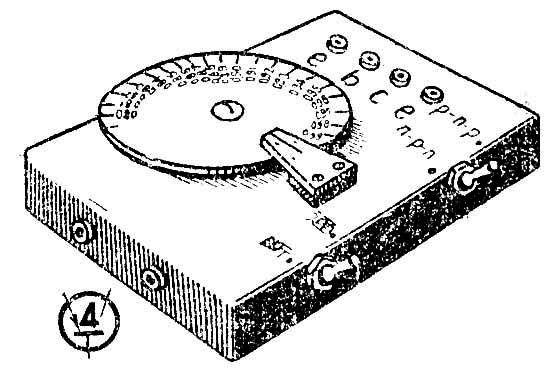

最后，在电位器旋柄上应安一个标有α和β数值的度盘。度盘标度的方法有两种,一是旋转电位器旋柄，逐点量出R\(_{1}\)十R2的数值,代入前面的公式就可得出相应的α数值。另一办法是根据我们所用的电位器是直线式的，这样就可用旋柄转过的角度算出R\(_{2}\)来，一般电位器的最大转角为320°，我们就得到：R2=\(\frac{θ}{320}\)(R\(_{2}\)+R3），其中θ是旋柄转过的角度。这样也能算出度盘上各点所对应的α数值。由α的数值很容易按照前面的公式算出β。
测试晶体管时，α和β越大，说明该管的性能越好。如果听筒中声音时有时无,则说明该管的放大系数不稳定。若被测晶体管的集电极反向电流过大，那么耳机中的声音总不会完全消失，一般在测大功率管时可能出现这种现象。（裴润）
