本文介绍的一架超外差式收音机，它的变频和中放由电子管担任，其后的检波、低放工作则用晶体管担任。这样可以消除选用高频晶体管的困难，又可以取得一般晶体管收音机的一些主要优点。
一、电路简介

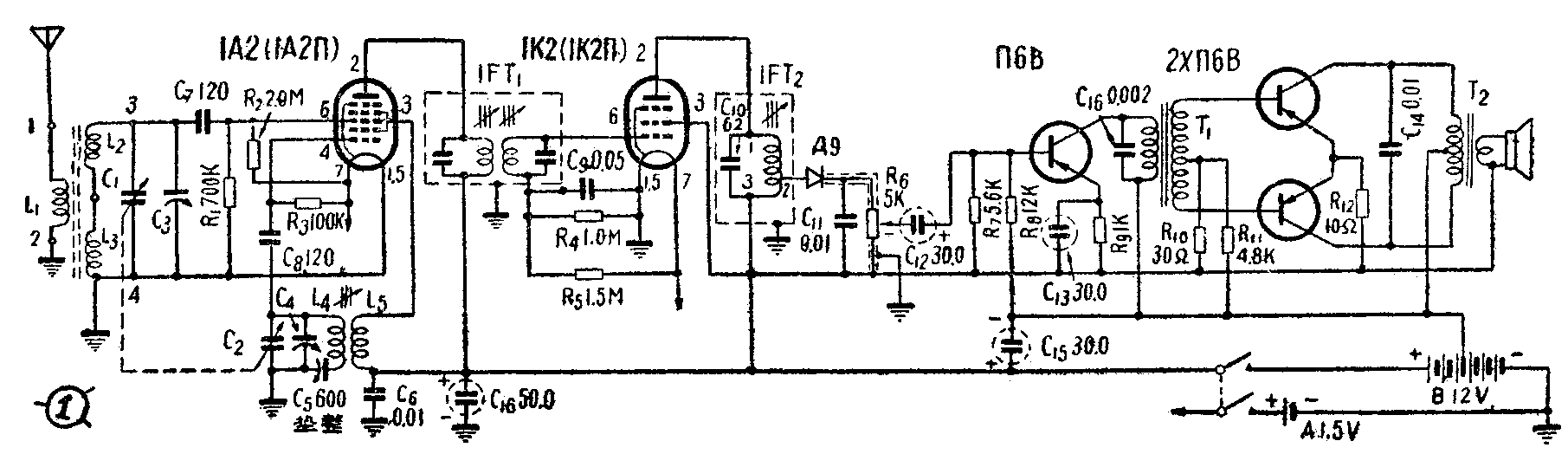

本机电路见图1。由于有电子管参与工作，就需要设一个电压足够高的乙电。考虑到收音机的体积和所用电子管的特性，决定用12伏。
本机变频工作由1A2（1A2П）担任。为了保证在12伏的低屏压下变频工作稳定可靠，将它的阴极、第一栅、第二栅组成的三极部分和阴极、第三栅、第四栅、第五栅、屏极组成的五极部分的栅偏压电阻R\(_{2}\)及R3，都接灯丝正极，使栅极略显正性，以提高其工作跨导。本机的变频增益约8分贝, 且实际上用晶体管也不过10分贝左右。
中频放大由1K2（1K2П）担任。为了得到较高的放大倍数, 同样可以采用改变栅偏压的办法，使其栅极略显正性，这样用提高跨导的办法来增加放大倍数，简单有效。本机的中放增益约23分贝，而用晶体管也不过25～30分贝。
检波用锗二极管担任。本机用的是Д9型的，用Д1型亦可。末前级低放由P-N-P型晶体三极管П6B担任。末级功率放大由两只П6B作乙类推挽放大。推挽放大器的优点很多，这里不一一列述。对晶体管来说乙类推挽放大器出甲类单臂放大器的效率高得多，这是晶体管电路的一个很大特点。一般甲类功率放大器的效率在40％左右,而推挽功率放大器的效率可高达90%。
二、零件和安装

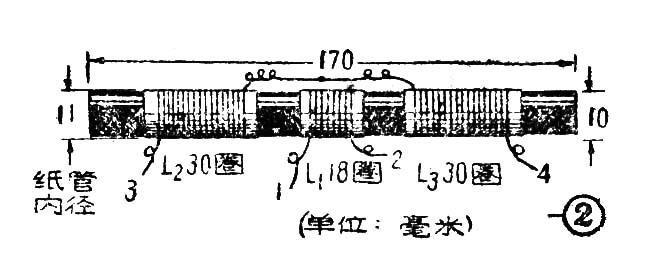

为了提高收音机的灵敏度和选择性，采用了磁性天线。由于目的偏重于提高谐振回路的Q值，所以线圈是用21股（用旧中频变压器中的7股线三根合成）纱漆包线绕成，且输入调谐线圈分绕成两段L\(_{2}\)和L3，分别置于磁棒的两端，天地回路的线圈L\(_{1}\)放在磁棒的中部。线圈平绕在内径为11毫米的纸管上，使能在磁捧上移动，以便调整。磁棒用M4型直径10毫米，长170毫米的（图2）。
振荡线圈可用任何牌号的回授式（A式）成品线圈。不过成品线圈体积较大，如购买不方便。也何以参照图3自行绕制。线圈是绕在一段外径为10毫米的胶木管上（可截用一段坏钢笔笔杆）。线槽夹板用塑料片制成，并用万能胶和胶木管粘牢。在线槽内用7股的纱漆包线乱迭绕43圈（约32微亨）作为L\(_{5}\)，裹上两层黄腊布或牛皮纸后，再用同号线乱迭绕81圈（约158微亨）作为L4。线圈管内的磁心用M\(_{1}\)1型Φ8×0.7×16的。为了固定磁心的位置，先在胶木管内壁涂一层石蜡，再将磁心旋入。
中频变压器用华北无线电器材厂出品ZPO3—1型的。为使中放级和检波级很好地匹配，输出级中频变压器IFT\(_{2}\)须经改装。将原变压器的两个固定电容器拆去，把两个线圈串联起来（注意两个线圈的方向一定要一致),另配一个62微微法的云母固定电容器与之并联。再在35圈处抽一头（图4）。这个抽头的位置不一定必须在35圈的地方，在制做时不妨多抽几个头，待调试时选定一个匹配最佳的作正式抽头。
末级功率放大器所用的输入和输出变压器均为成品。输入变压器的初级阻抗为10千欧，次级阻抗为4千欧。输出变压器的初级阻抗为200欧，次级阻抗为3.5欧，配用2 1/2时、3.5欧的永磁扬声器。如果自制，输入变压器T\(_{1}\)可用EI型33G合金片迭成的铁心，截面积为5平方毫米，初级用Ф0.05毫米漆包线绕1600圈，次级用Ф0.13毫米漆包线绕2×500圈。输出变压器T2铁心用EI型33G合金片，截面积为14平方毫米，初级用Ф0.27毫米漆包线绕2×245圈，次级用Ф0.35毫米漆包线绕93圈。

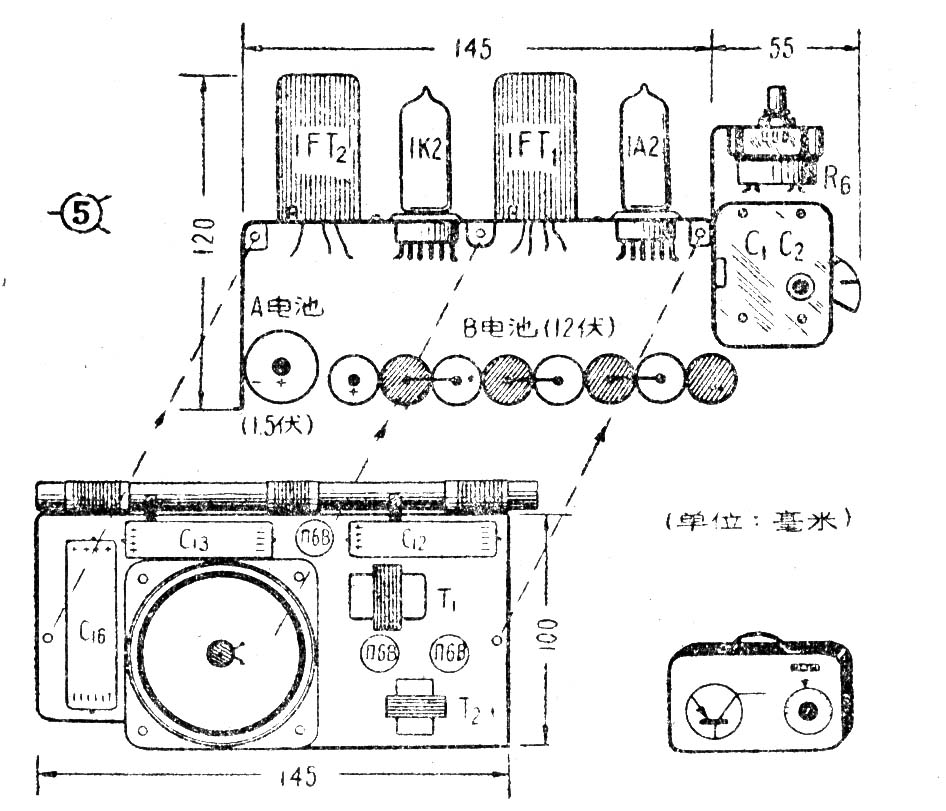

安装时应该对零件安排作周密的考虑，一方面要尽量缩小收音机体积，一方面要照顾电气的合理性。图5所示即为这个收音机主要零件的装配图，供大家参考。
C\(_{1}\)C2是普通.00036微法双连可变电容器。两个电子管和中频变压器装在面积为35×145毫米\(^{2}\)的铁板上，晶体管部分装在一块1×100×145毫米2绝缘胶木板上，装接好以后用三个螺丝钉连成一体。
甲电用Ф25×50二号电池一只。乙电用八节Ф15×50四号电池串联而成。连电池在内总体积为65×120×200毫米\(^{3}\)。
关于使用晶体管所应注意的一些事项，在1961年1月份本刊有详细说明，这里不再多述。
三、调试和使用
线路中所标各元件的数值，虽然都是经过计算确定的，但是实际所用的元件均有一定误差，尤其是半导体元件，即使几个属于同一型号的晶体管，它们之间的电气特性也都不完全一致。因此，为使收音机发挥其最大效能，必须对其中某些影响较大的元件加以调整。
经过仔细的检查，焊接上没有错误，接上天线，开启电源，旋转可变电容器便可以收到电台的播音。当然，这时可能声音很轻，很模糊。不过这说明安装基本正确，下面便可以进一步进行调整。
输出级所要调整的元件主要是基极偏流电阻R\(_{11}\)。用一个3千欧的固定电阻和一个5千欧的可变电阻串联代替R11（图6），用一个3千欧的固定电阻是为保护晶体管而设的，这样可以在可变电阻短路时不致将晶体管烧毁。转动可变电阻使扬声器发声最大而同时失真最小，然后换上一个等值固定电阻。这个电阻的阻值一般在5千欧左右。
低频放大级要调整的也是基极偏流电阻R\(_{8}\)，方法同前，固定电阻用10千欧，可变电阻用200千欧。调整可变电阻的阻值，使输出大而失真小，再换以等值电阻，该电阻一般约10～50千欧。
检波级的调试工作是比较简单的。对检波器的要求是失真小，衰耗低。本机由于应有自动音量控制电路，故影响检波失真的主要是输入的功率，当输入功率足够大时（10微瓦左右），检波失真问题就可以不必多虑了。至于衰耗的大小主要取决于与前级的匹配情况。匹配得好，衰耗就小。因此，这一级的主要调试工作是在输出中频变压器中正确地选择一个抽头，使检波级的输入阻抗与中放级的输出阻抗得以匹配。
调整中放级时，先不要调输入级的中频变压器，而是细心地调输出级的中频变压器的两个磁心，使输出最大而干扰和杂声最轻。然后按一般的方法和步骤调整变频级，使谐振回路与振落回路的工作完全同步。这一步调好以后，再翻回头来仔细地调整中频变压器的输出和输入级。调试工作到此算初步完成。然后再按上述次序重调一次，经过这样的调整以后，收音机的灵敏度和选择性都可得到满意的结果。（赵渊）
