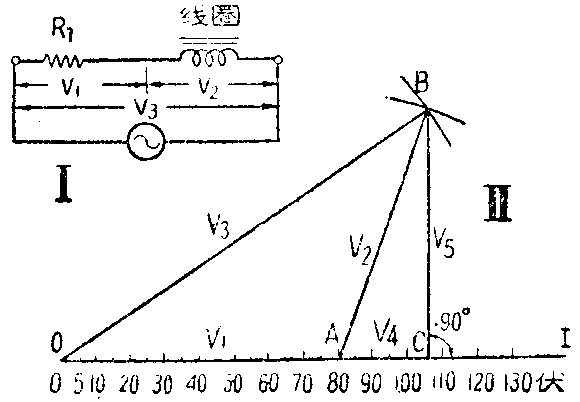

只要有交流电源，用一个交流电压表和一个电阻，就可以用图解法测算出铁心线圈的阻抗。把电阻、线圈按图Ⅰ连接，两端加上交流电源。然后，用电压表分别测量R\(_{1}\)上的电压V1（线圈上的电压V\(_{2}\)和电源的电压V3。在纸上画一直线OI（图Ⅱ)，在OI上标出等分线，每格表示5伏，并取一段OA，代表电压V\(_{1}\)。以O点为圆心，相当于电压V3的长度为半径画一圆弧，再以A点为圆心，相当V\(_{2}\)的长度为半径画一圆弧。这两个圆弧相交于B点，见图2。再从B点向OI作一垂直线，并与OI相交于C。于是AC的长度便代表线圈电阻的电压V4，BC的长度便代表线圈电感的电压V\(_{5}\)。
量出AC、BC的长度后，就可以按下述关系求出电压V\(_{4}\)和V5的数值。设线圈中流过的电流为I，那么线圈电阻R便等于V\(_{4}\)/I，线圈的电抗X便等于V5/I。另外，电阻R\(_{1}\)与线圈串联，所以流过R1的电流也是I，并且 I=\(\frac{V}{_{1}}\)R1。因此：
R=\(\frac{V}{_{4}}\)I=V4;V\(_{1}\)R1=\(\frac{V}{_{4}}\)R1V\(_{1}\)（欧）
X=V\(_{5}\)/I=V5V\(_{1}\)R1=V\(_{5}\)R1;V\(_{1}\)（欧）
R\(_{1}\)、V5、V\(_{4}\)及V1都是已知数，所以利用上面的式子便可算出R和X。求出线圈的电阻和电抗后，就可利用求阻抗的公式Z=\(\sqrt{R}\)\(^{2}\)+X2，求出线圈的阻抗Z了。
由于X=ωL（式中ω=2πf，而f为所用电源的频率，如果是50赫的电源，ω=314），所以在算出X后还可求出线圈的电感L=\(\frac{X}{ω}\)=X;314亨。
一般R\(_{1}\)选取1000～3000欧范围内的数值。线圈电感越大，则R1的数值要用得越大，这样测算的结果才比较准确。（车编译）
