用手碰一下收音机放大级电子管的栅极，会在扬声器中听到明显的感应噪声。这是由于人体感应，在电子管栅极上产生了一个感应电压，这个电压经过电子管放大，便产生了很响的噪声。如果预先设计栅偏压刚好使电子管屏流截止，那末栅极加上这个感应电压后，就可能使电子管产生屏流。这时，在电子管屏路中接入一个灵敏的继电器，使继电器在电子管通流时吸动，利用继电器的接点就能进行控制了。
感应式闸流管继电器，基本上就是运用上述的工作原理。由于闸流管是充气管，只要当栅极电压一大于截止电压，屏流就立刻达到很大的数值，所以用闸流管可以保证工作可靠，并且电路简单，制作容易。
感应式闸流管继电器的应用很广泛。在闸流管的栅极上接一根长的绝缘导线，作为感应线，放置在不允许人靠近的危险地区（如高压电源附近），那么当人靠近这感应线时，闸流管即起燃（产生屏流），继电器即动作，接通告警电路，发出告警信号，促使人们注意。如果用继电器控制计数电路，而把感应线放在车站或全场入口的适当位置，那末就可用来自动统计人数了。

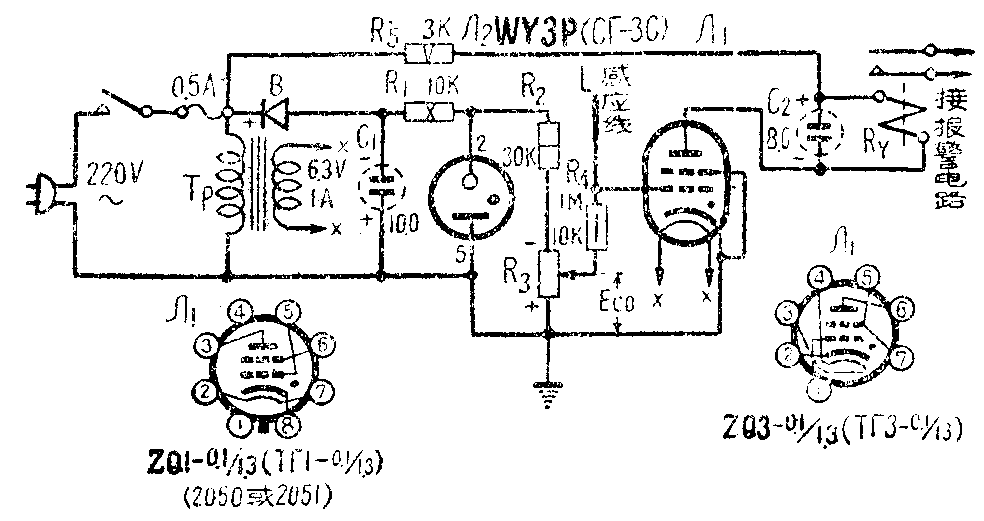

现在介绍一个感应式闸流管继电器的具体电路，见下图。这个电路可以分成两部分：电源部分和闸流管继电器部分。在电源部分中，220伏交流经0.5安的熔丝加到一个6.3伏的电铃变压器，供给闸流管灯丝电流。闸流管屏极电源直接用220伏交流。另外，经整流器B、滤波电路R\(_{1}\)C1、稳压管Л\(_{2}\)供给闸流管栅极一个负偏压；调整可变电阻R3可改变这个负偏压数值。在闸流管继电器部分中，闸流管栅极连接一根感应线L，这根线根据需要放置在适当地方。栅极上还接有电阻R\(_{4}\)，它的作用是一方面限制栅流，另一方面是把感应线上感应得的电压加到闸流管栅极上去。控制用的继电器Ry接在闸流管屏路中,它串接一个电阻R\(_{5}\),用来调整通过继电器Ry的电流大小。为了不让交流电通过继电器R\(_{y}\)，在它上面并联了一个数值较大的旁路电容器C2。当闸流管栅极加上感应电压时，闸流管应起燃，使继电器R\(_{y}\)吸动，完成控制作用。以下再谈谈设计制作中的几个问题。
1．适当选择栅偏压E\(_{co}\)值。Eco值应比闸流管的临界栅压还要负一些，但又要与临界栅压很接近，这样才可能得到较大的灵敏度，只要当人们一靠近感应线即能使闸流管起燃，而当人离开感应线，即能使闸流管熄灭（屏流截止）。注意E\(_{co}\)值应在装好感应线以后进行调整，以便把感应线引线的影响考虑进去。根据实验，如果用ZQ1-0.1/1.3（TГ1-0.1/1.3）型闸流管，感应线长5米，则Eco以-15.5伏为最好；如感应线长7.5米，则E\(_{co}\)需要-28伏。
2．零件的选挥。零件的数值和规格已在图中注出。如果E\(_{co}\)数值较大，R2应改用较小的电阻，图中R\(_{2}\)的数值适合Eco=-15.5伏，如E\(_{co}\)=-28伏，则R2应换成12千欧的电阻，以提高R\(_{3}\)上的电压。R4的数值,如果用ZQ1-0.1/1.3型闸流管，以1兆欧较好。增大R\(_{4}\)，固然可以提高灵敏度，但闸流管易于自动起燃, 工作稳定性会变劣。
闸流管可选用国产ZQ1-0.1/1.3(平均电流为0.1安, 极限反电压为1.3千伏）或ZQ3-0.1/1.3(平均电流为0.1安, 极限反电压为1.3千伏), 这两种闸流管的灯丝电压都是6.3伏，灯丝电流0.6安。也可用2050或2051代替ZQ1-0.1/1.3，2D21代替ZQ3-0.1/1.3,不过2051型闸流管的平均电流较小，只有75毫安。对直流继电器R\(_{y}\)的要求不严格，只要它的动作电流小于闸流管的平均电流就行，例如国产JY-16（MKY-48）型电话继电器。与继电Ry串联的电阻R\(_{5}\)，可根据下式估算：
R\(_{5}\)=Ra-R\(_{y}\),
R\(_{a}\)≈(\(\sqrt{2}\)Uπ)/Ia≈0.45U/I\(_{a}\),
式中：U—市电电压有效值（一般为220伏）；I\(_{a}\)—继电器Ry的吸动电流；R\(_{a}\)—闸流管屏极电路总电阻，Ry—继电器R\(_{y}\)的电阻。
感应线可采用塑料绝缘导线，终端接块金属板，但应与地绝缘。
3．电源问题。整流器B可以用24×24毫米方形27片装的半波硒整流柱一个。如果用电子管整流，则整流管的灯丝电流要另用一组灯丝线圈供给，不能与闸流管灯丝共用灯丝线圈。如果电源比较稳定，则可不用稳压管，这时只要把C\(_{1}\)改接到原来稳压管的位置就行了。
由于机壳直接接市电，所以机壳可能带电，安装使用时应特别注意安全。感应线部分，因为E\(_{co}\)不很大，电路中又有大电阻R4，所以不会麻电。（唐立森）
