收音机的许多故障往往是由于电容器漏电所造成的。业余无线电爱好者如果没有高内阻的电表，是不容易检查出电容器的毛病的。这里介绍一种检查电容器漏电的简便方法，供大家参考。
一、原理简述
一般电眼管里有一个三极管，另外还包含一个控制棒和一个荧光屏。控制棒和三极管的屏极相接，位于阴极和荧光屏的中间，而且加在它上面的电压比荧光屏低，因此它将挡去一部分电子，使萤光屏上有一个扇形部分受不到电子轰击，不能发光，出现一扇形阴影。控制棒和萤光屏的电位相差越大，扇影也越大。使电眼张开；反之则扇影小，电眼闭拢。
在一般收音机上，是将检波级输出的随着信号强度变化的自动音量控制电压加到电眼管的栅极上，以控制三极管屏流的大小，使屏极以及与它相接的控制棒的电位升高或降低，从而使电眼闭合或张开，以达到了指示检波输出信号大小的目的。
在这里基本上也是应用上述原理工作的，只不过在栅极上没有加控制信号，而是接了一个固定电阻（见图1），因此，三极管这时影响屏极电压 （也就是控制棒电位）的只是屏极电路内A、B两点间的电阻。如果这一电阻大，A、B两点间的降压就大，因而屏压降低，反之则升高。
根据上述道理，在A、B间接一个被测电容器，那么这个电容器的绝缘电阻的大小将影响屏压，也就是影响控制棒的电位，从而控制电眼的张、合。反过来，根据电眼张、闭的程度，也就能知道被测电容器是良好、轻微漏电或是严重漏电、短路等情况。
二、电路

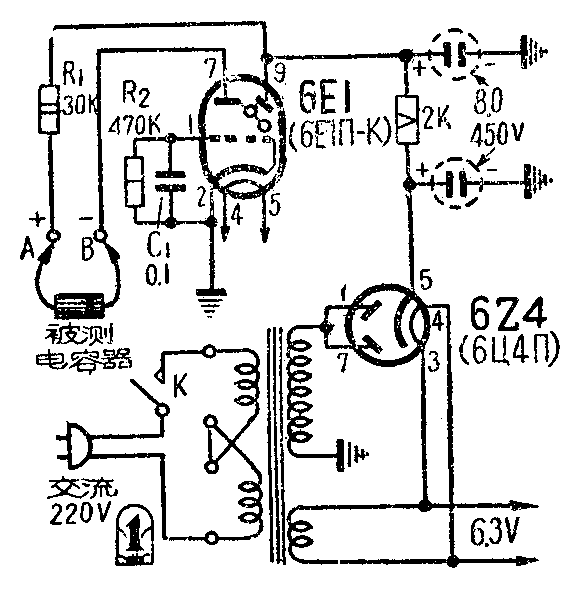

图1是检查用的电路。其中电源部分用6Z4（6Ц4П）整流。电源变压器可用二、三灯收音机上用的。其它元件数值如图示。整流输出直流经滤波后供作乙电。电容器C\(_{1}\)的作用是防止干扰，使电眼管栅极有稳定栅压；电眼不致闪动。电阻R1的作用是不让屏流过大。如果有现成的带电眼的收音机，那就更方便了。这时只要按图1稍微改接一下电眼管电路就可以了。
三、漏电检查
检查时，将被测电容器接到接线柱A、B上。如果电容器良好，它的绝缘电阻很大，上面的电压降也大，屏压低，控制棒电位低，扇形阴影面积大，电眼张开。
如果电容器完全短路，那么电压降为0，屏压和控制棒电位最高，阴影缩到最小，电眼闭合。
如果电容器有不同程度的漏电，则电眼的闭合程度介于上述两种情形之间。可以用良好电容器作相对比较，以看出漏电的严重程度。
如果电眼闪动，表示电容器有接触不良或不稳定的短路点。
在检查电解电容器时，要注意将它的正端接在图1接线柱A上，负端接在接线柱B上。若被测的电解电容器良好，则当刚接上去的时候，电容器充电，A、B两点间的电阻很小，这里的电压降也小，屏极电压高，电眼合拢。随着电容器渐渐充足，电路内电流渐渐减到很小，相当于A、B两点间电阻增大，所以电压降也增大，屏压渐渐降低，于是电眼慢慢张开。被测电解电容器的电容量越大，充电到充足的历时越长，电眼张开得也越慢。
如果电解电容器漏电，则A、B两点间电阻不高，电压降也小，屏压高，电眼便一直闭合而不再张开。
如果漏电不稳定，电眼管便会不停地闪耀。
四、装配

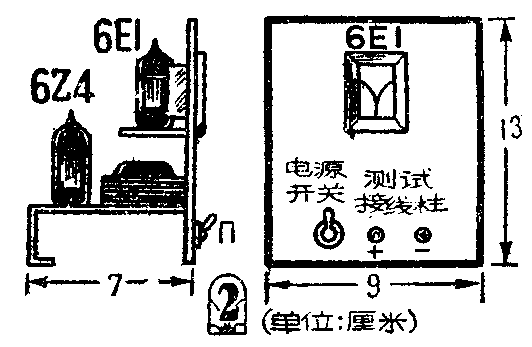

主要元件的安排及面板的设计可参考图2的方案。机壳要尽量做得小巧一些，以便于使用。
此种检查电容器漏电的电路可以用来测量纸质、云母、空气、电解质和油质等各种介质的电容器。试验结果可以测出100兆欧以上的漏电情况。（黄懋广）
