这是可以用110伏或220伏交流电源或干电池供电的超外差式收音机，灵敏度和选择性能够满足一般的需要；不受电源供给条件的限制，在流利性较大的情况下使用是很适宜的。
电路的主体结构是一个电池四管超外差式收音机。电源供给除了电池之外，还备有一套用于交流的整流装置，能供给乙电和直热式电子管灯丝听需的直流电源。使用电池供电，还是使用交流供电，是用转换开关倒换的。
整流装置用硒堆整流，它的两端串有限流电阻R和指示灯V\(_{5}\)。V5是一个普通6～8伏150毫安的指示灯泡，除了有电阻的作用外，还作为使用交流电源时的指示灯。有了限流电阻，就可以避免滤波电容器初次充电或被击穿时，硒堆上有大电流经过而发生过载的危险。硒堆整流不象整流管要消耗灯丝电源，也不发热，寿命长，机械强度好，比之用电子管整流有较多的优点。
电路中的灯丝是串联起来供电的，和一般电池式收音机有很大的差别，这是为了配合整流器的使用。直热式电子管的屏流和帘栅流是经过灯丝的，串联之后，上面电子管的屏流和帘栅流都要通过下面的电子管的灯丝，直接产生交连，影响电路的工作，而且灯丝上通过的电流过大，也会影响电子管的寿命。所以，各电子管的灯丝电路里，要加入适当的分流电阻和旁路电容器来维持工作的正常。
变频级的自动音量控制是采用并联馈给，中放级则利用接触式栅偏压，都可以使收音机的灵敏度有所提高。
线圈是采用中波段的，可选用美通610R或力±810加810K、美通552、中央910A等；也可以参考本刊1961年第4期封三资料自行绕制，如果有条件的话，可以把L\(_{1}\)换用磁性天线，灵敏度还能够增加。
电源变压器的功率不大，用小型硅钢片制造，可以减小体积和重量。这里把它的初、次级分开，消除了底盘和天线带电麻手的情况。绕制的数据是用EI—16型硅钢片，迭厚24毫米；初级用0.125号线绕3190圈，在1595圈处抽头，用220伏时接线圈的两端。用110伏时接中心头及一端。次级98伏40毫安，用0.125号线绕1420圈。初、次级之间用同号线绕一层作为隔离，这层线圈一端通地，另一端空着。
硒堆整流器用国产ZXJ—22A—9D型，或者将供收音机用的0427型拆剩9片使用。它占地不多，可以装在底盘下面。

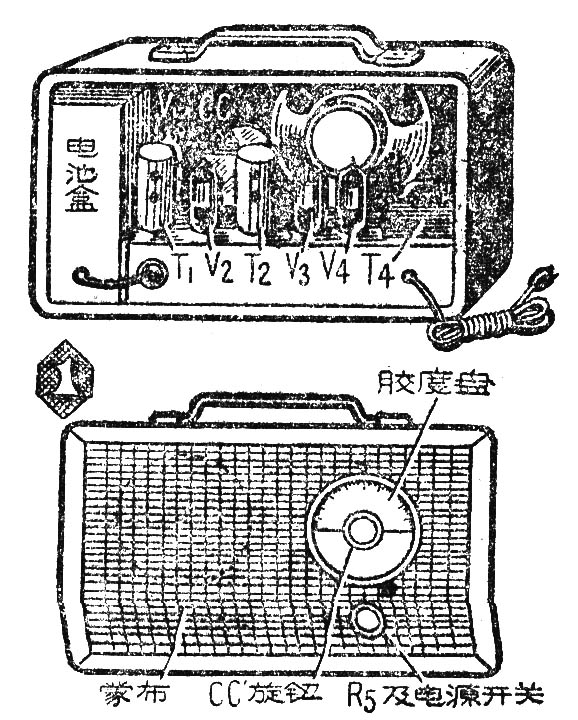

装携带式收音机的零件，要选用体积小巧的。喇叭也可用90毫米或125毫米口径的，以免占的空间过大。图1举出一个底盘和机箱的参考图样，是用一般零件装置的大体样式。

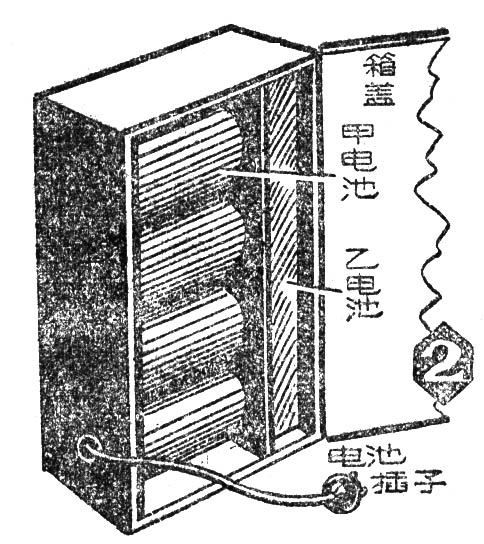

甲电是用四节手电筒电池串成6伏；乙电67.5伏，用迭层电池，甲、乙电池放在电池盒子的左、右部分，如图2所示。甲、乙电池和收音机的连接，可用插座或接线柱连接。携带时电池如有跳动，可用厚纸垫紧。
电源转换开关SW\(_{1}\)、SW2、SW\(_{3}\)是三刀双掷开关，可以选取成品的四刀双掷波段开关，只用它的三个刀，另一刀空着不用。开关可装在底盘后面。电源开关SW4、SW\(_{3}\)是利用附在电位器R3上的双刀双掷开关；也可以用单独的钮子开关，不过使用起来不够方便。
收音机校验时，要先将整流部分调整好，因为灯丝电源是直接从高压降压取得的，一不小心，很容易将电子管烧毁。开始时电子管先不插入，在灯丝总电源的两端（V\(_{4}\)第7脚和地）跨接一个6～8伏的指示小电珠，电源转换开关掷向“电池”档接入甲、乙电池，开启电源开关，看看电珠的发光是不是正常。然后将转换开关掷向“交流”档，调节R13校准灯丝电压。R\(_{13}\)本来应是一个固定电阻，在整流输出为67.5伏时，它的阻值是2075欧，一般不好买到，所以电路图上用3千欧的线绕滑环电阻。装置前应先将滑环调好在上述阻值上。由于乙电输出可能有高低，以及负载不同，灯丝电路的电压是会有差异的，所以R13还要按实际情况调准。接通交流电源之后，如果上述试验小电珠只现出一点暗红，说明甲电压接近正常；如果小电珠过亮或甚至烧毁，是R\(_{13}\)的阻值小了，要调大一点；又如小电珠不亮，是R13的阻值太大了，应将它调小。一般以调到暗红为度，但小电珠的规格并不是一致的，这种亮度只能是一个参考，下一步还要将电压再为调准。
调准时是将试验用的小电珠取去，插上全部电子管，在灯丝总电路两端（即原来接试验小电珠的地方）接上万用电表的10伏直流档，开启交流电源，调整R\(_{13}\)使电表指示在6伏上，就可将电阻滑环固定好。然后用刀用表测量每个电子管灯丝的直流电压。V1、V\(_{3}\)、V3是1.2±0.1伏。V\(_{4}\)1、7两脚是2.4±0.2伏。由于灯丝电路并联有分流电阻以及电源电压和电子管本身等影响，都能使灯丝电压不符合于额定值。这可以变动一下它们的分流电阻（R14、R\(_{15}\)、R16）来校准。封底电路图中，C\(_{16}\)两端还要并联一个1.4千欧分流电阻，图中漏绘，特此说明。乙电压可以在67.5±5伏内使用，如果相差过大，要改变R12来调整。
调整熟练的工作者调整灯丝电压时，不一定要用上面试验的小电珠，而是插上电子管后将R\(_{13}\)放在较大的阻值处，利用万用表将电压调准。
电源电压调整好了，变频级和中放级的校准，最好是在应用电池电源时进行。校准的方法，和上几期超外差式收音机所介绍的一样，以后换用交流电源时是没有什么大问题发生的。
在调整和检修这种两用式电源收音机的时候，必须注意当一些电子管找了出来而使灯丝电路有部分开路时，加在大容量电解电容器上的电压会增加得很高，耐压低的会被击穿；而当电子管插回去以后，电容器储存的大量电能突然放出来，又会烧毁电子管。此外，如使用的管座接触不良，工作中电子管受到摇动而使灯丝脚和管座发生断续的接触时，也有上述的危险性，所以工作中应注意：当通过电后插入电子管时，最好将各个电解电容器先行放电；在工作时不要摇动电子管。
为了增加使用的方便，天线可以用一般塑胶线盘绕在机箱内顶盖上，用胶布或胶纸粘牢，一端空着，另一部接到天线插口处。这个收音机用这样的机内天线，就能收听本地电台；在夜间并能收听外地的大电台。如果再要增加灵敏度，可以给它加上一付简便的室外天线。(冯报本)
