本文给大家介绍一架有两级低放的晶体管收音机。它用晶体二极管Д\(_{1}\)检波，并用两个晶体三极管2G102作两级低频放大。虽然结构简单，但效果却很良好。在北京用普通的天线就能用扬声器在中等大小的房间内满意地收音。如果用耳机，在户外只要用一根两、三米长的天线就能收听。本机需要的电流总共只有3毫安，用三节手电筒电池（共4.5伏），就可以用几个月到一年。
一、电路说明

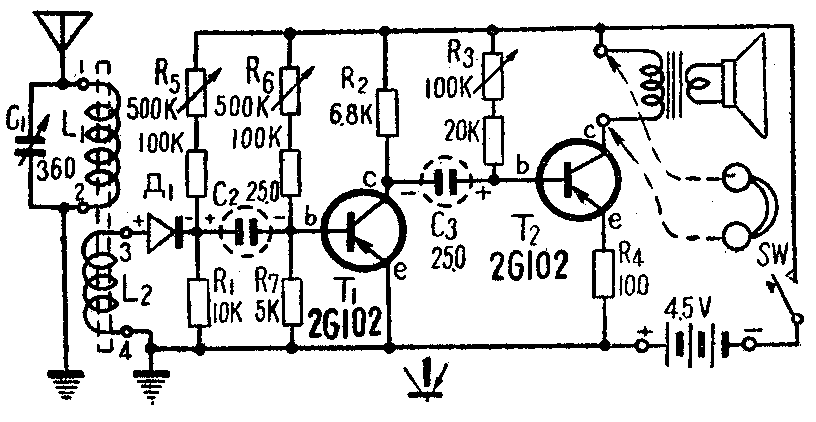

线路见图1。L\(_{1}\)C1为调谐输入回路。由它输出的高频信号由L\(_{1}\)耦合到L2，经过二极管Д\(_{1}\)检波后，从负载电阻R1上取出的低频信号，经电容器C\(_{2}\)输入三极管T1的基极，被它放大后，再经过C\(_{3}\)交连到三极管T2，作第二级放大，最后由扬声器放出声音。
T\(_{1}\)、T2用的是2G102型晶体管，用其它2G型的或п\(_{6}\)型等也可以。两级低放都装成共发射极电路。可以得到较大的电压放大和功率放大。
电位器R\(_{5}\)串联一个100千欧的电阻接到二极管Д1的负端，是用来调节它的偏压的，因为二极管在0.1伏附近的小正向电压下，检波效率最高
电位器R\(_{6}\)和R7组成一个电源分压器，使基极有一个相当稳定的电位，以稳定晶体管的工作点。

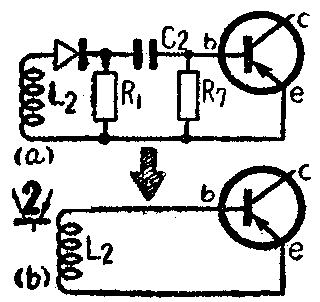

按照阻抗匹配的要求，线圈L\(_{2}\)的阻抗应当和晶体管T1的输入阻抗匹配。因为对于交流来说，25微法的电解电容器C\(_{2}\)接近于短路，可不予考虑；另外，R1=10千欧，R\(_{7}\)=5千欧；比起T1的700欧的输入电阻和线圈阻抗来说，都可以认为是断路。这样信号正半周时，图2（a）这部分电路可简化为图2（b）的等效电路。这时为了取得匹配，L\(_{2}\)的圈数就不能太多，在磁性天线上绕十几圈即可。否则圈数太多了，输入信号的功率反而减小。
R\(_{2}\)是第一级放大器的负载。它要选在本级输出电阻和下级输入电阻的两数值之间。本电路中选用6.8千欧，以求匹配，一般可在5～10千欧范围内选取。R2不宜过大，否则杂散电容过大，也是不利的。
电位器R\(_{6}\)、R3是用以选定合适的工作点。与它们串联的电阻，是保护电阻，用以避免调节时电流过大。
电阻R\(_{4}\)是电流负回授电阻，用途是补偿晶体管因温度变化而引起的工作状态的变化，使工作稳定。
两级放大电路之间最好用变压器耦合，让它的初级阻抗与前级管的输出阻抗相等，次级阻抗与后级管的输入阻抗相等。这样可取得良好的匹配。不过如感到绕变压器不方便的话，可以就用本电路中的阻容耦合方式。
末级的负载是扬声器，一般需要通过输出变压器来匹配。输出变压器初级阻抗应等于末级的负载，对2G102而言，用4.5伏电源时，可算出大致为135欧；次经阻抗应等于扬声器的音圈阻抗。
二、装配

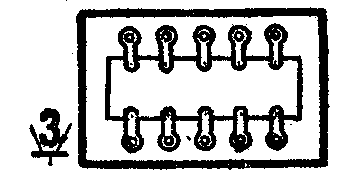

找一块6×8平方厘米的胶木板或薄木板，按图3的样子打孔，用空心铆钉在板上铆上十个焊片，再把零件焊接在焊片上，这样做成的架子，体积又小，又便于装拆。这个架子也可以用两个普通的4眼接线架代替。

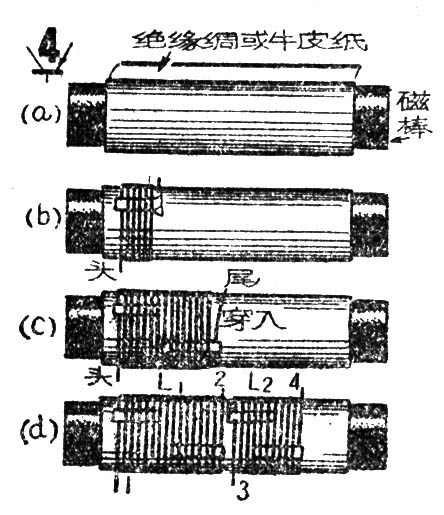

调谐线圈L\(_{1}\)和次级线圈L2紧挨着绕在一根4.5厘米长的M\(_{4}\)型磁性天线棒上。L1用28号漆包线绕51圈。头1，尾2。L\(_{2}\)用26号漆包线绕13圈，头3，尾4。按图4（a）（b）（c）的步骤，先将磁棒裹上一二层绝缘绸，再开始绕线。线头线尾用小绝缘绸条把它束紧即可，绕成后如图4（d）所示。值得提醒的是千万不要用铜线做一圈圆环扭紧在磁棒上来固定线头，或者固定磁棒，因为这种短路圆环实际上也是调谐线圈L1的次级线圈，它会吸收相当多的能量，以致大大减弱了L\(_{2}\)线圈里感应信号的强度。

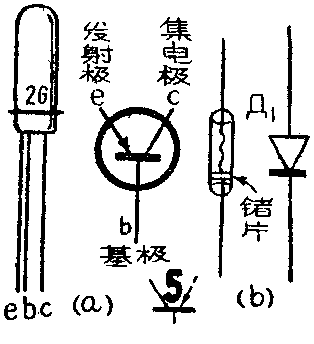

在焊接晶体管的时候必须特别小心，我们一定要严格遵守生产单位对焊接管子提出的一些要求，比如2G管焊剂熔点不得大于150℃，焊接时间不得超过3秒种，引线弯曲不得近于管壳10毫米等等。因为晶体管只有在正常使用条件下，才会得到好的性能和长的寿命，否则粗心大意，毛手毛脚很可能发生弄坏管子、烧毁管子、扭松引线等情况。2G型晶体管的三根引线里面（见图5a），中间一根是基极引线（b)；靠近它的是发射极引线（e）；离它远些的是集电极引线（c），不能搞错。最好是把电路其它部分都焊好之后，再焊接晶体管，焊的时候一定要用一把钳子夹住管子的引线，在三秒钟以内迅速焊完。钳子能帮助散热，使得多余的热量不致于窜入管内。
三、调整
全机装好，经仔细检查无误后，即可进行调试。把R\(_{3}\)、R5、R\(_{6}\)上的三个电位器旋到最大。接上电池和扬声器。用天线头触碰T2的基极，应该听到轻微的“喀喀”声，表示第二级有放大作用。再触碰T\(_{1}\)的基极，会有更大的“喀喀”声，然后把天线接到谐振圈L1的1头，调节电容器C\(_{1}\)即可收到电台播音。接下来分别缓缓调节电位器R3和R\(_{6}\)，找到音量最大、音质最好的位置，固定下来。转动R5也将找到最响的位置。电位器R\(_{3}\)、R6、R\(_{5}\)的位置选定后，分别测知它们的阻值，就可以用三个固定电阻换入电路，以代替它们。最后是改变L2，找到音量最响亮的圈数，以及增减L\(_{1}\)圈数，以收到550～1500千赫波段内的主要电台。上述的调试步骤中，电阻R3、R\(_{6}\)大小的挑选是必要的，因为同一型号的晶体管，它们的特性也不能保证完全一致。仔细调整才能尽可能地发挥晶体管的作用，使收音机处于最佳工作状态。(李怀中)
