一、调整静态

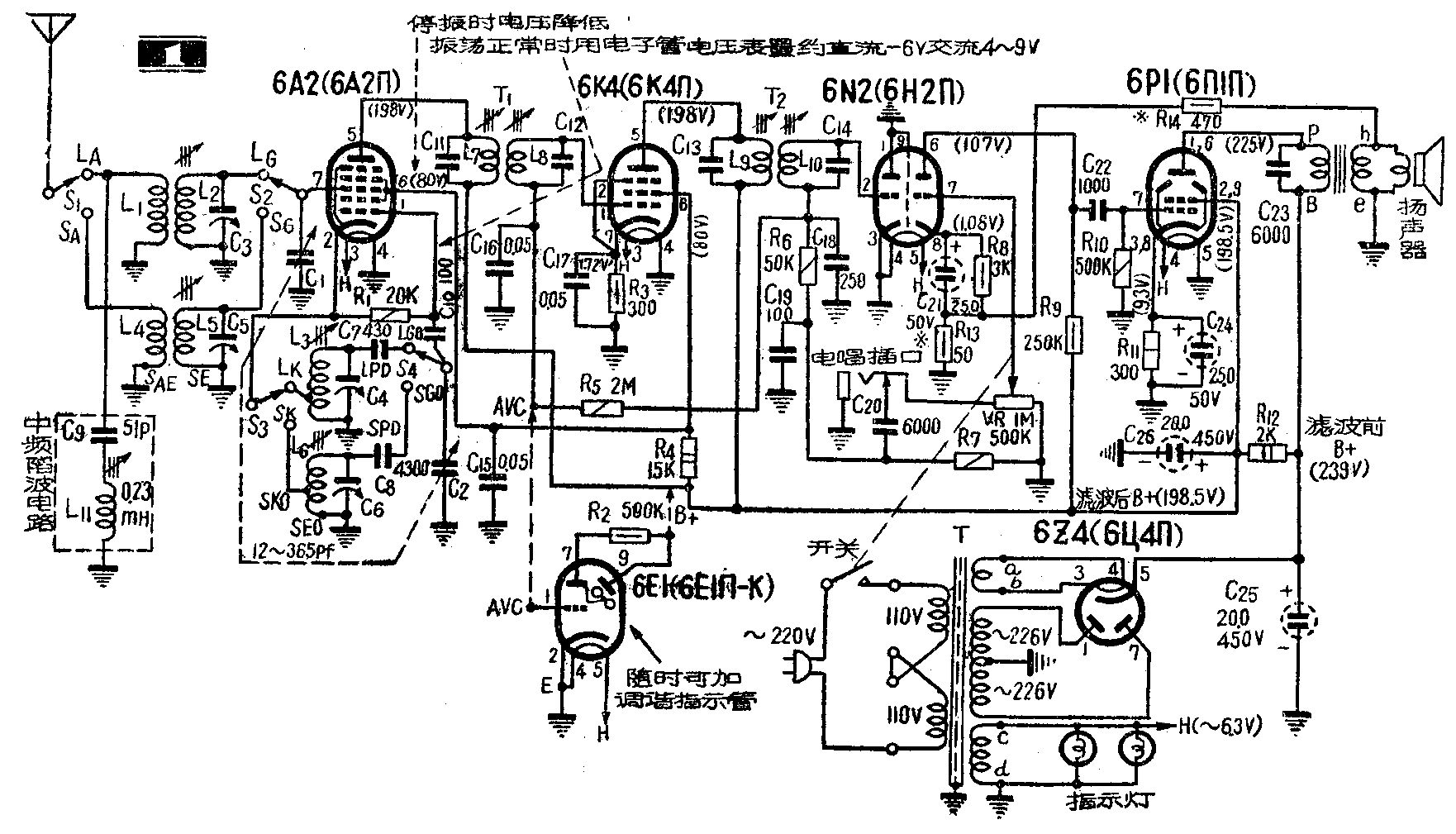

新装收音机经检查接线正确后，暂时断开图1中的R\(_{14}\)，不加负反馈，不插电子管，接通电源。用电子管电压表（或万用表）交流10伏档测量各管座灯丝两脚，均应指示6.3伏左右。如没有电表可用6.3伏小灯泡来检查。然后用电压表上适当的直流电压档测量电路中各点电压，如与图1中所注数值相近，表示收音机静止工作状态正常。如相差很多，则可能有接触不良、漏焊、虚焊、短路、断路、元件不良和电阻阻值用错等毛病，应重新仔细检查。
二、调整中周
1．将电子管电压表用交流3伏档接输出变压器次级（图1中h、e两点，探针接h），或用交流 100伏档接输出变压器初级（探针接P，另端接底盘）。这样电表将指示输出大小。
2．将本刊1961年6期的“多用信号发生器”接成调幅信号发生器使用，调幅信号接到6A2信号栅极（第7脚）或双连调谐电容器C\(_{1}\)的定片与底盘间（接线柱5接底盘），送入465千赫中频信号。这时变频管6A2暂做中放。本机振荡一般可不停掉，如有干扰可短路C2使它停振。
3．将双连电容器（C\(_{1}\)、C2）放在全旋出的位置；波段开关搬向“中波”。这样可不断开线路，直接输入中频信号。
4．音量调节电位器（图1中VR）开到音量最大处，调整中视需要关小。
5. 接通电源进行调整。先反复调节输出级中频变压器 T\(_{2}\)中L9、L\(_{1}\)0的两可调铁粉心（如是调电容器式的，则调C13、C\(_{14}\)），达到输出最大。然后再调输入级中频变压器T1的L\(_{7}\)、L8（或C\(_{11}\)、C12），也必须反复调数次，使输出最大。然后再将T\(_{2}\)与T1反复仔细调整，达到输出最大。

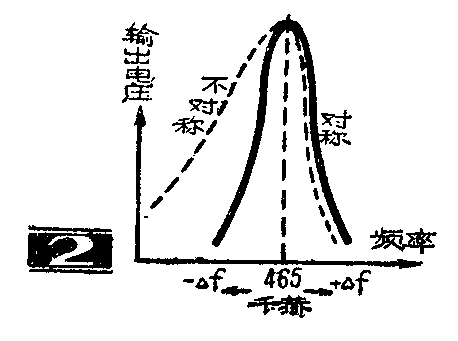

6．检验中频变压器的谐振曲线。先记下输出最大时的电压表指示值；将信号发生器频率度盘旋钮细心地向左、右各转动相同角度，分别记下停在左、右两边时的输出电压值，若两值相等，说明谐振曲线在这两个频率点上是对称的。这样看几个点，便可判断调得好坏。也可以将信号发生器的频率调到中频两旁的几个不同频率上，测出输出电压值，做出象图2那样的谐振曲线。如果不对称，可重新调。
另外，在调整过程中可能出现自激振荡啸叫声。这可能是由于天线尾线或天线线圈距中频电路的接线或元件过近；变频级的或中放级的板、栅接线相互平行或相距过近；中频电路的旁路电容器C\(_{16}\)、C18、C\(_{19}\)等断路、容量变小或接线过长；以及中频电路板、栅接线过长等原因所致。
总的说，如果元析排列不当、中频旁路不好或接线过长，就会产生振荡。这时需要从改进布线、改变元件布置、加强屏蔽，或必要时在中放管栅极串入50～500欧防振电阻等方法得到解决。
三、调整中频陷波电路
为了阻止接近中频频率的干扰信号进入收音机，图1中C\(_{9}\)与L11构成一个串联调谐电路。如果调L\(_{11}\)或C9使它对465千赫谐振，那么由于串联谐振时它对谐振频率表现的谐振阻抗最小（理想状态等于零），因而接近中频谐振频率的干扰信号在这里被大量消耗，不致进入收音机。
调整方法是：将信号发生器接波段开关S\(_{1}\)主刀，送465千赫调幅信号；调L11铁粉心，使输出端电压表指示值最小。这就是陷波电路的谐振点。铁心只有在这个位置上，陷波作用最好，再向里旋或向外旋输出都大上去。

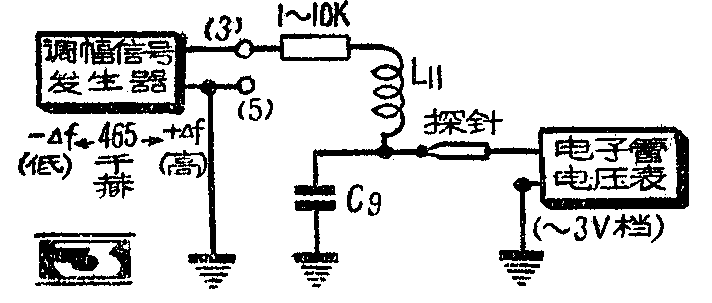

如果找不到谐振点，不论怎样旋动铁粉心，输出都不变，这时可按图3电路连接，变动信号发生器的频率，找电子管电压表指示值最大的一点。这时信号发生器的频率，就是L\(_{ll}\)、C9的谐振频率。如果它比465千赫高，可增加L\(_{ll}\)的圈数或加大C9的容量，就能符合需要。如频率嫌低，可减少圈数或容量。调好后，恢复到图1上去，重新调整中频陷波电路。
四、统调调整
“统调”就是在整个波段内使本机振荡频率与输入信号频率之差。在双连可变电容器转到任何位置时，都等于中频465千赫。实际上这是做不到的。一般只能在波段内的三个频率上实现统调。
调整时，象图1这样的电路可先调中波段，后调短波段。如用“美通553”等线圈，由于短波线圈也做为中波谐振回路的部分，必须先调短波段。
甲、调准中波段本机振荡频率
1．将信号发生器接变频管6A2信号栅（第7脚）。
2.波段开关置“中波”位置，音量开关（VR）先开大以后视需要关小。
3．电子管电压表与调中周时一样接输出变压器初级或次级上。
4．调整低频端。将C\(_{1}\)、全旋进，送530千赫调幅信调中波振荡线圈L3的铁粉心（如用没有轶粉心的线圈，则电容器C\(_{7}\)就要用半可变的垫整电容器，那时要调C7到输出最大。
5．调整高频端。C\(_{1}\)、C2全旋出，送1620千赫，调电容器C\(_{4}\)，到输出最大。
6．蒋4、5两项重复来回调几次。因这两项调整相互有影响。
7. 将信号发生器先后送550、1000、1600千赫信号，旋动C\(_{1}\)、C2均达到输出最大，记下三个频率时收音机度盘上标度。
乙、调整短波段本机振荡频率

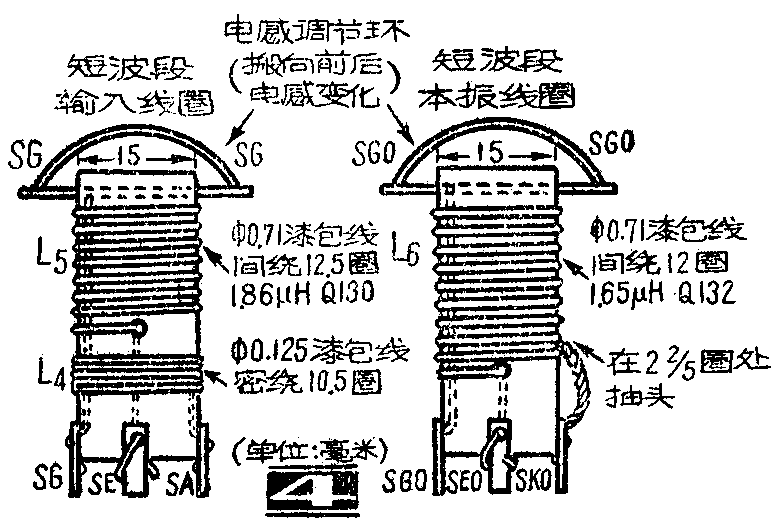

按照与调中波段类似的方法调整。波段开关换置短波段位置。送5.5兆赫。C\(_{1}\)、C2全旋进。调短波振荡线圈L\(_{6}\)到输出最大，以调准低端频率。如果线圈没有铁心，而垫整电容器C8又是固定电容器，则可增减L\(_{6}\)的圈数来调节，或自绕线圈时做出“电感调节环”（用绕线圈的线做一弓形环，穿在线圈顶上，见图4）进行调准。调节时前后搬动环的位置即可。
再将C\(_{1}\)、C2全旋出，送18.2兆赫，调补偿电容器C\(_{6}\)到输出最大，以调准高端频率。将高、低端频率来回反复调整几次。信号发生器先后送6及18兆赫，分别旋动C1、C\(_{2}\)到输出最大，并记下度盘位置。
丙、调准中波段输入回路的谐振频率
1．波段开关置中波，VR位置与电压表接法同前。
2．将信号发生器接天线转换开关S\(_{1}\)的主刀，送550千赫调幅信号。
3．旋动双连（C\(_{1}\)、C2）到前已标记的接收550千赫的度盘位置上。
4．调L\(_{2}\)铁粉心到输出最大，以得到输入与本机振荡回路在550千赫的统调点。
5.信号改送1600千赫，双连电容器放相应标记位置，调补偿电容C\(_{3}\)至输出最大，得到1600千赫的统调点。
6．信号改送1000千赫，双连在相应标记位置附近移动，找到输出最大点。如最大点恰在调本机振荡电路时接收1000千赫的标记点上，说明这中间点也是统调，做到了“三点统调”。如偏离较多，可变更电容器C\(_{7}\)的容量去适应输入回路在1000千赫的最大点，达到统调。不过这样本振的高、低端频率也有变动，需再调整L3铁心及C\(_{4}\)，做到高、低两统调点也能统调。
丁、短波段输入回路的调整
可依同法调在6兆赫和18兆赫上与振荡回路统调，以完成短波段的两点统调。

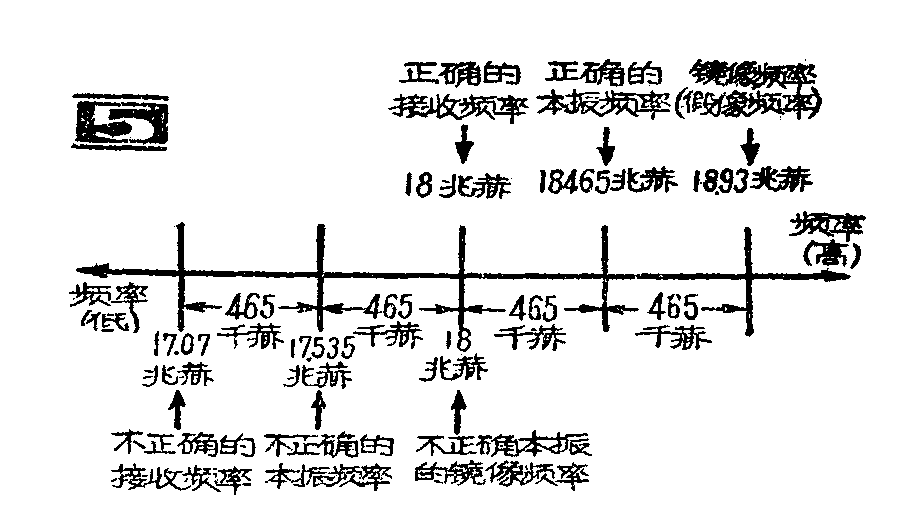

然后，将信号发生器频率调低到18-（2×0.465）=17.07兆赫附近（其他不动），如输出也有较大的指示值（类似送18兆赫 时），说明本机振荡频率调得不对，它没有比18兆赫高出0.465 兆赫（一个中频）而是相反地低了一个中频，应该重新调整（调小C\(_{6}\)的容量，频率会提高）。如在18+（2×0.465）=18.93 兆赫附近收到和18兆赫时类似的输出时，说明本机振荡频率调对了（参看图5） 。
这样，可调好输入及本机振荡回路的统调。不过，调整中可能出现找不到输出最大点（谐振点）的情况，这是输入或本机振荡回路的L或C与要求的值相差过远，谐振频率不对，只靠调铁粉心或补偿电容还不能接近谐振造成的。这时、可参图3测量各回路的谐振频率。如测出的频率偏高，可加多线圈圈数；反之则可减少圈数，然后重新调整输入回路，就能找到谐振点了。
另外，在调整中，如电感铁心已全旋进或补偿电容已旋得很紧（容量最大），而电子管电压表指示值还在继续增大。这说明还没到谐振点，L或C还不够大。可增加线圈圈数或在补偿电容器上并接一个几微法到十几微微法的固定电容器就能奏效。三波段或更多波段的收音机，都可参照上面的方法进行调整。
输入回路及本机振荡回路是不是已经调准，这还可以在送信号或收听广播时加以检验。可用绝缘棒（如毛笔杆）一头套上铜环，另一头装上高频铁粉心（或中周里的铁心）做成“试验棒”。如果把试验棒的两端先后插进任何工作着的线圈管内（原是铁心线圈时，可接近线圈外面的烧线部分）声音都变小，就是调谐很好。如带铜环一端插入声音变大，说明这个回路的谐振频率偏低；如带铁心一端插入声音变大，说明偏高。可再调整，得到准确的调谐。
收音机发装有调谐指示管，可以用“扇影”的张合来指示调谐情况。当输入回路、本机振荡回路及中频回路调到谐振时，扇形阴影将合拢，缩成一条线。
五、负反馈电路的调整
接上图1中的R\(_{14}\)，有可能产生“吱……”或“咕………”的叫声。这时可将输出变压器次级（或初级）接线对调一下，叫声必会停止。这因为线头没调换以前，反馈信号的极性刚好使输入信号加强，形成正回授，造成自激振荡了。负反馈可减小失真使音质好听。如将R14阻值逐渐减小，则负反馈逐渐增大，同时放大量将降低，故应从保证有足够音量输出着眼，适当选择R\(_{14}\)的阻值。图1中R14与R\(_{13}\)的负反馈分压比，还是比较适当的。 （栗新华）
