（冯报本）封底介绍的是比较流行的一种交流超外差式五管机的电路。它的基本结构在上面两期封底电路说明中已介绍过了，它比直流四管机多了一套电源整流设备。因为使用旁热式电子管，输出功率也大了。灵敏度、选择性，以及音量等，已能满足一般收听的需要。在有交流电源的地方使用是很方便的。
变频级的本机振荡采用三点式（哈脱来式）振荡电路，这是6A2（6A2П）、6SA7等这一类变频管最常用的，振荡比较稳定。二极检波的负载上加入一组由R\(_{6}\)、C7、C\(_{8}\)组成的滤波网络，较好地滤去检波后的残余中频，并且能减小检波电路上交流负载的影响，防止在音量控制器开到声音较大时产生失真。

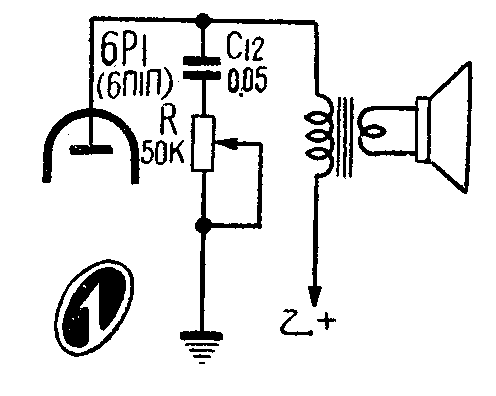

如果要在收听中能够随意改变高、低音调，可以按图1将C\(_{12}\)串连一个50千欧的电位器R通地，做成一个简单的音调控制器，这时C12要改用为0.05微法。这样当R阻值减小时，高音频一部分被衰减而使低音突出。

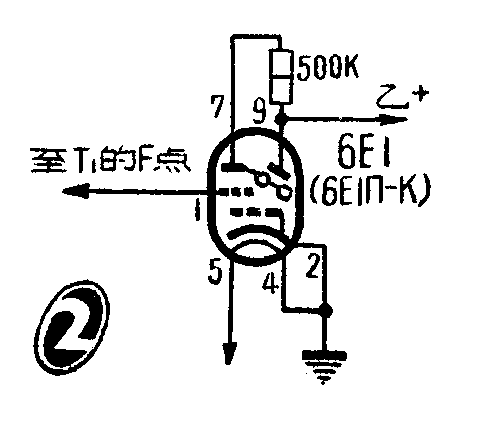

这个收音机也可以给它加上一只调谐指示管如6E1（6E1П-K）等来指示调谐情况，并且增加收音机的美观,接线见图2。调谐指示管的荧光幕要露出在机箱的外面，当它上面的阴影收拢得最小时，表示调谐已经准确。
本机采用的线圈是两波段的。中波段是550～1650千赫，短波段是6～18兆赫；可用美通610—S（中波）和640—S（短波）组成；或用两波段线圈力士800和800S组成。如采用美通553或中央900S时，波段开关须稍微改接（参阅本刊1961年第5期封三）。其它厂号的同类型线圈也可以使用。
固定电容器 C\(_{1}\)、 C3、C\(_{7}\)和C8是高频的通路，最好采用云母或陶瓷介质的。
电源变压器采用售品供五灯用的比较方便。全波高压线圈每一半有250～350伏的都可以。最好是备有6Z4（6Ц4П）6.3伏的专用灯丝线圈，如果只有一档6.3伏的，则它也可以和其它电子管共用这一档（6Z4的阴级与灯丝之间的耐压有450伏，这时灯丝通地与否，问题不大）。自绕电源变压器的数据是：用EI—30型硅钢片迭厚45毫米，初级用0.315号线分绕473圈的线圈两个，2和3端串连时，1、4端接220伏；1-3、2-4并连时接110伏。初级线圈绕好后，须用同号线在它上面排绕成一层隔离层，一端空着（齐根剪掉），另一端通地。高压线圈300×2伏80毫安，用0.2号线绕1,290圈，在645圈处抽中心头。整流灯丝线圈6.3伏0.6安，用0.56号线绕27圈。灯丝线圈6.3伏2安，用1.0号线绕27圈。
永磁扬声器用口径为125或165毫米的，使用后者或I00×160毫米的椭圆形扬声器放声较为悦耳。输出变压器选用时要注意它的初、次级阻抗要能分别和电子管及扬声器音圈的阻抗匹配。配合 6P1（6П1П）（或6V6）的初级阻抗是5千欧，一般永磁扬声器的音圈阻抗多是3.5欧。
本电路可以改用GT管代用，顺次是6SA7GT、6SK7GT、6SQ7GT、6V6GT、5Y3GT（或SЦ4C，80等），但各管管座接法不同，整流管要用5伏2安的灯丝线圈。另一套电子管6BE6、6BA6、6AT6、6AQ5、6X4等也可代用，前三个管子的管座接线分别和6A2、6K4、6G2相同，可以直接换用。

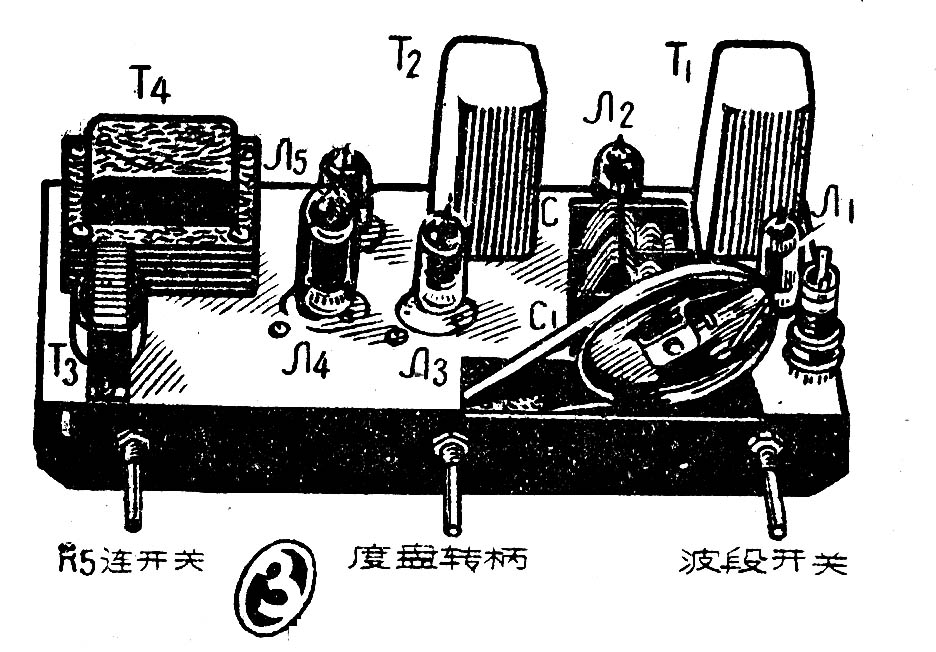

图3举出底盘上主要零件排列的一个例子，供装制者参考。
装置竣工后通电试验的方法和一般的交流收音机一样，调整方法和上一期的封底电路说明所说的相同。这里不再赘述。
如果有高频信号发生器使用，用它作校验可以较为准确。最好还有一个输出电压表（成万用电表的输出档），工作起来就更方便。下面介绍使用这样仪器校验时的简单方法。
被校验的收音机，它的刻度盘最好能够和输入回路的工作频率范围相吻合，这样就能够根据输入回路来调整本机振荡回路和中频变压器。因为在本机振荡回路内垫整电容器C\(_{T}\)的变动，可以使中波段低频端的频率发生很大变化，使电台的位置在度盘上有很大的位移。而微调电容器CT则是影响高频端的频率的。但是自制的收音机，目前很难得到和输入回路频率配合的刻度盘——因为它是根据特定的线圈、可变电容器和度盘的形式来制定的，所以只能将接收频率范围的高、低两端校准，把本地所能收到的电台包括进去，而不能和任何的售品度盘在各点配准，否则就只能自行根据校准过程中的刻度重新绘制度盘。

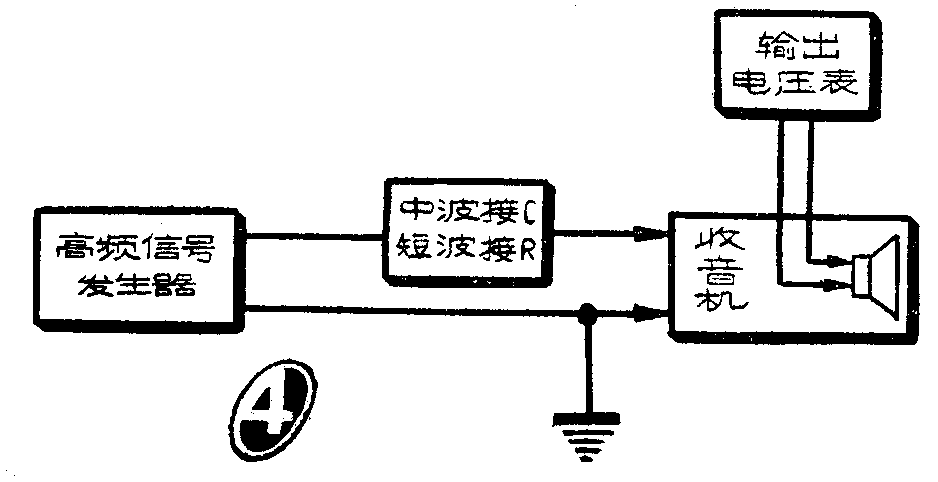

校验从中波段开始，垫整电容器旋下约八成紧，本机振荡的微调电容器C\(_{T}\)放的较松，仅压下一点。高频信号发生器经过一个250微微法的电容器接入收音机天线端，加上频率400赫调幅度为30％的调制信号，收音机输出端的扬声器音圈上接上输出电压表，它们的连接见图4（没有输出电压表的，也可以根据调谐指示管的指示或扬声器放声的大小来做准则）。音量控制器开到最大，输入信号调在550千赫，将收音机调向低频端接收信号，使输出到最大（调谐管合拢或声音最响），在度盘上作出一个标志“甲”（一般的360微微法可变电容器差不多要大部分旋进，留在外面的动片大约还有十余度的角度），如果距离低频端的尽头还很远，即动片露在外面很多，C2应放松一点，反之如超出了电容器的调节范围，C\(_{2}\)应稍微旋紧。然后改变信号频率到1,650千赫，收音机调到高频端的尽头（约在可变电容器完全旋出的位置），调整CT使输出最大，在度盘上也作出标志“乙”。继续调回原标志甲处，用550千赫的信号再调C\(_{2}\)；然后又转回1650千赫在标志乙上调CT，这样反复调整数次，还可调动输入回路上并连着的微调电容器C\(_{T}\)作为辅助，直至在两端的标志上都能反复调到不再变动为止，每次调整都是使输出指示最天。最后，将信号频率分别调到这个波段各个主要的频率上，相应的在收音机上调谐得到最大输出，在刻度盘上刻出它们的标志。
度盘经过上面的步骤校准后，信号发生器经过一个0.05微法的电容器接在双连电容器输入回路的定片上，信号频率改为465千赫，收音机调谐在600千赫，调整中频变压器，从输出级的次级起，依次是它的初级、输入级的次级，最后是输入级的初级。
中频变压器校好后，输入信号仍经过250微微法的电容器加在收音机的天线端，在1,500千赫上细调输入回路和本机振荡回路的微调电容器；又在600千赫上微调垫整电容器，都要使输出最大。
中波段调整好了，短波段就不一定要调整，因为短波段的垫整电容器是固定的，所以只要在接收频带两端调整一下输入回路和本机振荡回路的微调电容器即可，也可同中波段一样在度盘上刻出这个波段的主要频率。调整短波段时，高频信号发生器输出要串联一个400欧的电阻后再接到收音机天线端子（图4）。
信号发生器和收音机的连接所以要串入电容器或电阻的原因，是要使收音机处在和在一般收音环境里使用普通天线收音时的实际情况相似。
如果度盘是准确的成品，那么上述校准的步骤就可以省去，一开始就从校准中频变压器的手续进行，只在每次调整中，将收音机按照刻度指示调在相应的频率上便可以。
在实际收听时，还可将中频变压器再进行一次微调，使播音声最大。
没有仪器使用时，也可以仿照上法，选择中波段两端近边沿的播音台作为输入信号，并将整个波段所能收到的电台频率刻在度盘上，不过只能刻出这些电台所用的频率，而难以得到准确整齐的刻度了。
