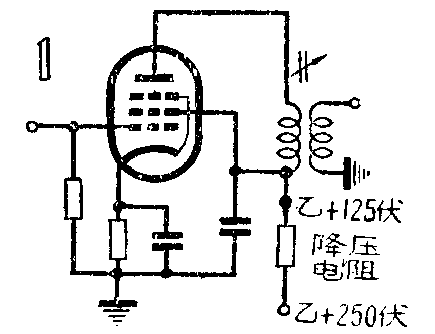

（潘钟）打开电视接收抓和收音机的线路图一看，我们会发现有些电子管的乙\(_{+}\)电压是250伏，而另外一些电子管的乙+电压较低。一般电视机的中放级乙\(_{+}\)电压较低（125伏）。收音机前面几级在100多伏的低乙+电压下，工作得也很好。在普通情况下，125伏的低乙\(_{+}\)电压都是由250伏经降压电阻获得（图1）。降压电阻一方面消耗电源功率，同时还产生热能，使机器温度提高，影响不耐热零件的寿命。最近国外出现了一些采用“串联乙+线路”的电视机，把用125伏低乙\(_{+}\)电压的级串联起来接到250伏乙+线上。取消了降压电阻，既可节省电源功率和电源变压器容量，又可降低机器造价，延长机器寿命。

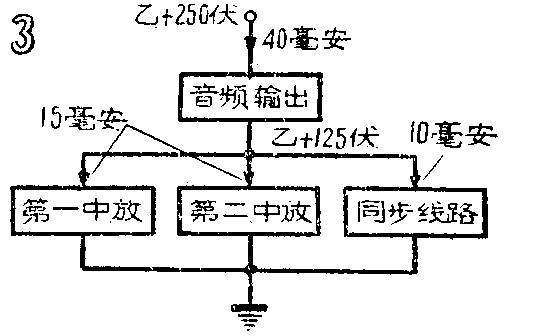

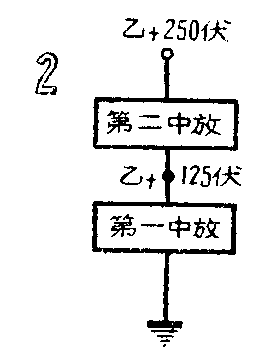

图2和图3是这种串联乙\(_{+}\)线路的方框图。在图2中，两个中频放大级串联起来用250伏乙+电压供给，如果两级的工作情况相似，则每级的乙\(_{+}\)工作电压都是125伏。图3是把音频输出级和其他几级串联起来，组成一个分压器，音频输出级作为分压器的一边，另外三级并联起来作为分压器的另一边。每个中放级的屏流和帘栅流大约是15毫安，同步线路屏流10毫安，加起来是40毫安。音频输出级屏流也是40毫安左右。这个分压器平分乙+电压，每边得到125伏。

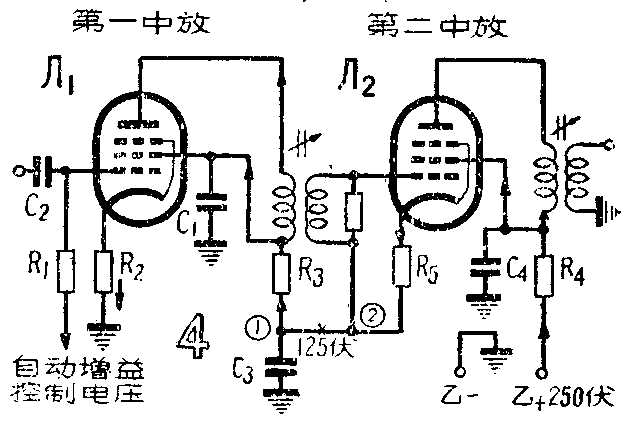

电视机的两级中放串联乙\(_{+}\)线路如图4所示。线路图中的箭头表示直流电流的方向。电流从乙+250伏点出发，经过R\(_{4}\)后，分成两路。到达Л2阴极后，在R\(_{5}\)中重新汇合，再经过R3后，又分成两路，在R\(_{2}\)上又重新汇合，入“地”后通过电源内部完成回路。R3C\(_{1}\)和R4C\(_{4}\)分别组成去耦电路。假如在×处把线路断开，①点接较低的乙+电压，②点连到乙\(_{-}\)，R4的电源接头连到较低的乙+电压，这样线路就变成一般的中频放大器线路（图5）。在图4中，①点是低乙\(_{+}\)点，这点的直流电位是125伏。由于电容C3的存在，这点的交流电位与地相同，所以对交流信号来说，图4线路与图5线路是一样的。
图4中放级的自动增益控制电压通过R\(_{1}\)加在Лl的栅板上，Л\(_{2}\)栅极直流电位很高，自动增益控制电压无法加上去。但是Л2也有寄生的自动增益控制现象。当收到较强信号时，自动增益控制电压很负，Л\(_{1}\)电流减小，Л2相当于一个较大的电阻，①点电位提高，加于Л\(_{2}\)的工作电压下降，因而Л2的增益也下降。
上述线路有一个缺点,Л\(_{1}\)和Л2工作情况是相互牵制的。如果Л\(_{2}\)老化，发射电子能力下降，Л2管压降增加，Л\(_{1}\)工作电压就减小，往往由于一个电子管出毛病就影响其他电子管的工作。

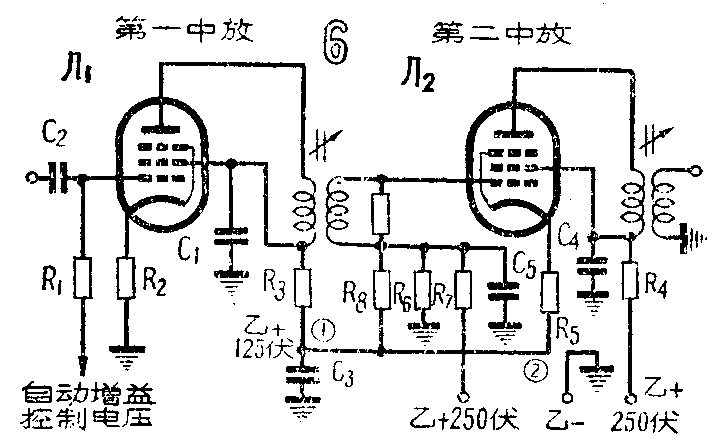

图6线路能部分克服上述缺点。R\(_{6}\)和R7组成分压器供给Л\(_{2}\) 栅极固定偏压。当收到信号较强时，②点电位上升，Л2栅极电位相对地下降，Л\(_{2}\)增益下降，这就加强了自动增益控制作用。当Л2老化时，②点电位下降，栅极电位相对提高，可以使Л\(_{2}\)电流增加，供给Л1足够的电流，使工作趋于正常。这种补偿作用是图5线路中所没有的。

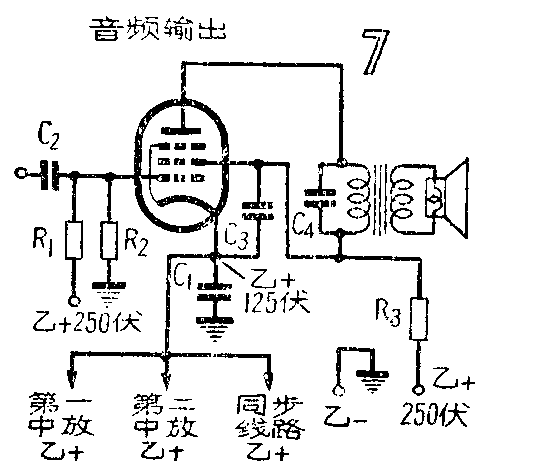

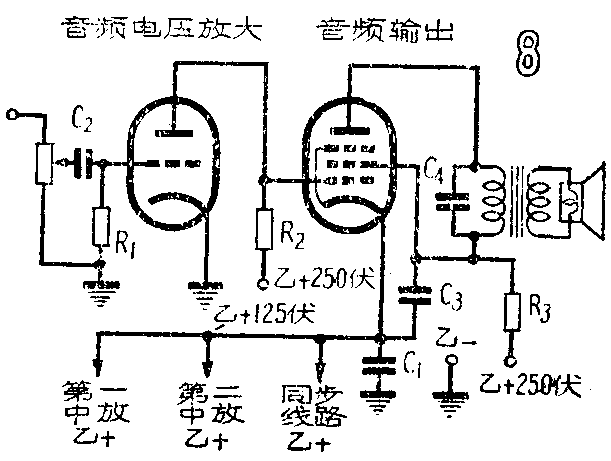

图7是另外一种串联乙\(_{+}\)线路图。音频输出级工作电压只有125伏。由R1和R\(_{2}\)分压供给固定的栅偏压。图8是另外一种线路，其中由音频电压放大管和负载电阻R2分压供给音频输出级合适的栅偏压。这些线路都很简单，读者掌握串联乙\(_{+}\)线路的特点以后，就不难设计出类似的线路了。
