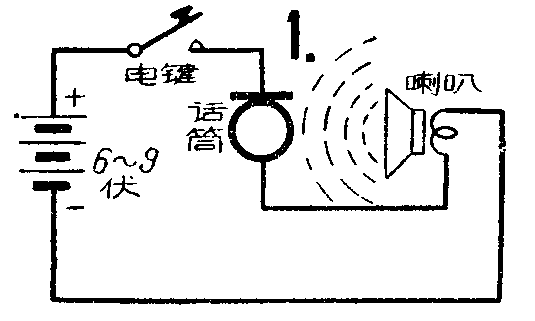

这种音频振荡器制作起来很容易，只要用一只碳精式话筒（即普通电话机里送话器的心子）、一个动圈式扬声器和低压（6～9伏）的直流电源，就可制成。它是利用声回授来产生振荡的，工作原理如图1。话筒可装在扬声器的铁架上，面对着扬声器，和纸盆相距约2厘米。当电键按下时。电路接通，有电流流过扬声器使扬声器振动发声。声波通过空气传到话筒，使话筒电阻发生变化，反过来又使流过扬声器的电流发生变化。由于扬声器和话筒相互作用的结果，就能产生稳定的音频振荡。改变扬声器和话筒的距离，可以改变发出的音调。

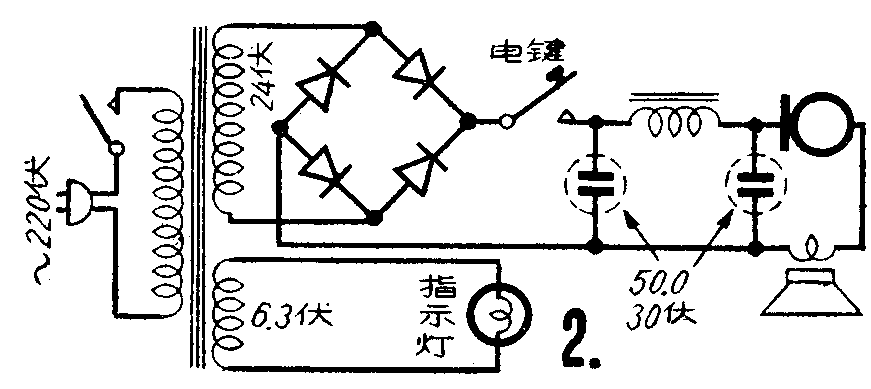

用交流电整流来供电就可以制成使用交流电的音频振荡器，它的线路如图2。次级整流线圈的24伏，变压器和低频扼流圈是自己绕制的。各元件数据如下：
变压器：铁心面积为1.5×1.5厘米\(^{2}\)（可用一只废输出变压器铁心），初级用38～4O号线绕4400圈，次级用22号线绕480圈，再绕120圈供电源指示灯用。
低频扼流圈：铁心面积为l×1厘米\(^{2}\)，可以用半只输出变压器铁心，每片对剪成П形，然后合装成口形。用24号线绕2000圈左右，其直流电阻应小于30欧。
整流片：用8块氧化铜片或4块硒整流片均可，其截面积应在6厘米\(^{2}\)以上。
这种振荡器制作和维护都容易，声音和谐，可供30余人收报和单人发报用。（张光坦）
