（何理路）晒印或放大照片时，利用电子定时器来控制照象纸的曝光时间，可以保证每张照片的曝光程度一致。在大批复制同一照片或者放大厚薄相同的大批底片时，用电子定时器来控制放大机或印象机更是适宜，可以避免由于曝光时间不够准确一致而产生废品，同时大大减轻了暗室工作人员的劳动强度。每印一张照片，只需按一下接钮，不必经常注视钟表上的秒针来确定曝光时间了。翻拍资料、图纸时，利用定时器操纵灯光的点燃时间，就可以代替照象机的快门来控制底片的曝光程度。
图1和图2是电子定时器的两种线路。这两种线路的工作原理相同，都是凭借电容器的放电时间来达到定时作用的。定时器的工作原理如下述。
在第一种线路中（见图1）。用6P1（6П1П）整流，交流电压通过C\(_{2}\)加在这个电子管的屏级、阻极之间。整流后的直流部分通过继电器Ry，使继电器R\(_{y}\)动作。电容器C2的电容量较大，它的作用是不让交流电流通过继电器，避免继电器接点颤动。另外用一个6Z4 （6Ц4П）电子管接成半波整流电路，当按钮K按下时，整流后的直流电流对C\(_{1}\)充电，并通过电阻R2、R\(_{1}\)，给6P1电子管栅级加上一个很大的负偏压，使3P1电子管屏流截止。当按钮K断开时，C1放电，放电电流通过R\(_{2}\)、R1，使6P1栅板上的负偏压仍保持一段时间，这段时间由 C\(_{1}\)及R1、R\(_{2}\)的数值决定，也就是定时器的定时时间。
在第二种线路中（见图2），工作原理相同，只是电阻R\(_{1}\)、R2用一组固定电阻和分线器S\(_{3}\)代替，6Z4用硒堆代替。
这两种线路的使用方法也都相同。先闭合电源开关S\(_{1}\)，待电子管6P1灯丝烧热后，继电器衔铁即被吸下，它的①及③接点闭合，接通暗室红灯（或印象机内的红灯）。对照象纸进行曝光时，先调R2或S\(_{3}\)，选定定时时间，然后很快地按一下控制电钮K。这时，继电器立即释放，它的接点1、2闭合，接通放大机（或印象机），同时关闭暗室红灯，使照象纸曝光。到限定的时间时，继电器又将衔铁吸动，接点1、2断开，接点1、3闭合，因此关闭了放大机，重新打开暗室红灯。
在调整放大机焦距时，可按下电键S\(_{2}\)，把放大机电源直接接通。对焦完毕，应注意把S2切断。

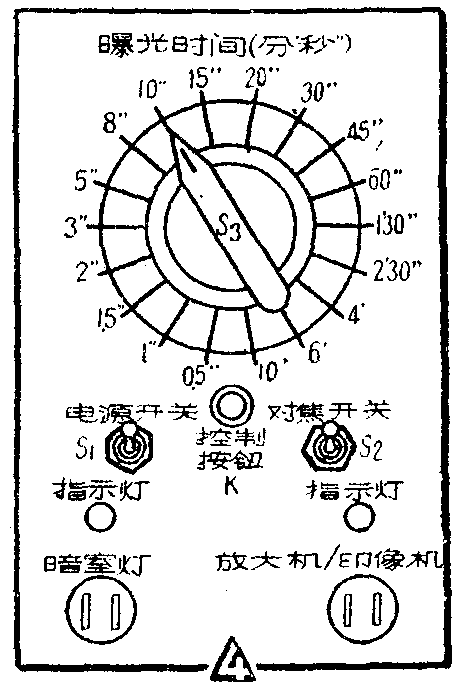

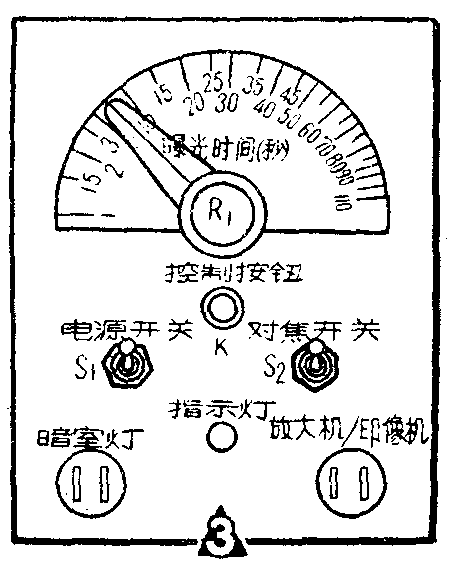

这两个线路在装配时都比较简单。在第一种线路中，R\(_{2}\)用5兆欧或10兆欧的电位计。灯丝变压器T可用一个6伏电铃变压器。这个变压器也可以自己绕制，参考数据如下：铁心截面积A=4厘米\(^{2}\) ，初级用37号（直径0.17毫米）漆包线绕2500匝，次级用20号（直径0.81毫米）漆包线绕73匝。继电器Ry可用2000～5000欧的屏流继电器或60～110伏30毫安以下的中间继电器。C\(_{1}\)应用质量较好的纸介电容器，可用几个电容器并联得到所需要的电容量。在第二种线路中，S3是一个单刀18掷转换开关，接在S\(_{3}\)上的各电阻（R1～R\(_{18}\)）的准确数值，在校准定时器时才能确定，图中所示只是约值。硒堆可用16×16毫米的晒片14片串联组成，额定电流为60毫安。机壳不宜太小。图3和图4是这两种线路的面板布置。装置时线路中任何一点不得接机壳，以免机壳带电。

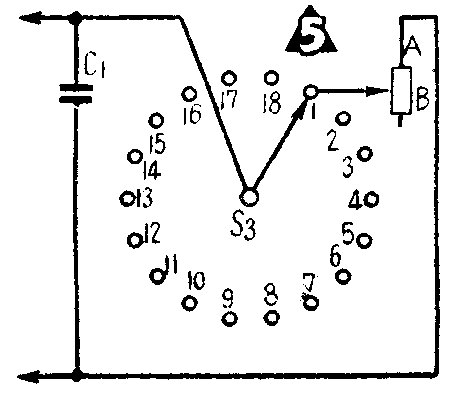

校准定时器时，用一个长三针电钟接到放大机插座上。如果是第一种线路，逐步调 R\(_{2}\)，对应R2的每个位置，按一下电钮K，记下电钟走的时间，并将此数值刻在度盘上R\(_{2}\)电位计指针这时所指的位置上。如果是第二种线路，用一个可变电阻（1～5兆欧），逐个代替R1～R\(_{18}\)进行校准，见图5。
在校准定时器和每次使用之前，必须按下S\(_{1}\)，使电子管灯丝预热一段时间（约20分钟）。
