收音机的几项调整

“无线电”先后发表了几种测量仪表的自制方法。本文介绍用这些仪表来作收音机的几项调整试验。

收音机调谐的最低频率和最高频率，必须与预定的接收波段的频率范围吻合。例如中波波段预定为530～1600千赫，那末接收机频率调谐的最低频率应在530千赫附近，而最高频率应在1600千赫附近。一般，把收音机的这种最低和最高频率叫做复盖频率，拉复盖就是把收音机的接收频率范围的最低频率和最高频率分别与预定波段的最低频率和最高频率调准。

作拉复盖调整时，可使用1961年第6期介绍的多用信号发生器和1962年第1期介绍的电子管电压表。现举“双矿石收音机”（见1961年第5期）为例，说明调整步骤如下。

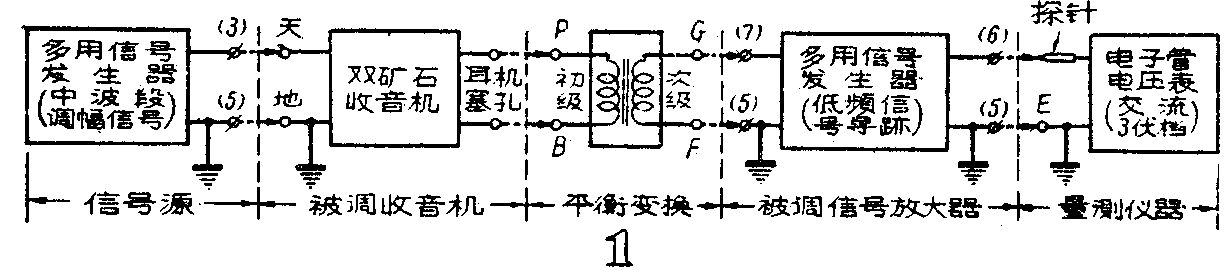

多用信号发生器按调幅信号发生器使用，电键位置为：П\(_{1}\)П2→3；П\(_{3}\)П4→2；П\(_{5}\)→2；П6→1；П\(_{7}\)→1。接线柱3、5接矿石机天、地线接线住。矿石机的耳机插孔则接到一个音频变压器的初级（音频变压器可用1：1至1：3的普通音频变压器），而音频变压器的次级两头接多用信号发生器的7、5接线柱，即接到多用信号发生器的低频信号寻迹部分（作放大用）。电子管电压表接到多用信号发生器的6、5接线柱，电压表扳到3伏档。上述各部分的连接如图1所示。

为甚么要用一个低频变压器呢？因为双矿石收音机耳机插孔都没有接地，是平衡输出电路，但低频寻迹部分的输入有一端接地，是不平衡电路，所以串入音频变压器，既能保证传送信号，又可满足平衡与不平衡电路相连接的需要。

电路接好后，接通电压表及信号发生器的电源，把矿石机可变电容器C旋在中间位置，信号发生器的R\(_{2}\)、R6也放在中间位置，R\(_{5}\)、R12放在最大位置。调整信号发生器的可变电容器 C（360微微法），从容最最大至容量最小（即全旋进至全旋出），同时扳动矿石机分线器S\(_{1}\)和S2，在各相应位置仔细寻找，会有一点使扬声器发声，电压表指针跳起。这表示信号发生器的这一点的频率被矿石机收到，矿石机检波后输出的音频电流加给音频信号寻迹部分，所以扬声器发声，电压表指针指示相应的读数。

如找不到发声点，再仔细检查一下矿石机安装是否正确，线圈接头是否有错。如电路连接正确而还没有声音，可将矿石反接一个试试。如仍找不到发声点，可拔下D\(_{1}\)短路C1，或拔下D\(_{2}\)短路C2，形成单矿石收音机。这样掉换矿石，可发现矿石是否有短路，断路等毛病。一般如接线正确，矿石等元件没有毛病，很容易找到发声点。然后，逐点旋动矿石机调谐电容器C，对应这个电容器的每个位置，变动信号发生器输出频率，使电压表指示值最大，这时从信号发生器可看出收音机的接收频率。这样逐点跟迹，就能测出矿石机的电容器C旋在各不同位置时的接收频率。当矿石机的电容器C旋到电容量最大（全部旅入）时，信号发生器的频率应在530～550千赫附近，而当这电容器旋到电容量最小（全部旋出)时，信号发生器的频率应在1600～1620千赫附近。如果能达到这个要求，就说明矿石机对中波波段的接收频率范围是合适了，也就是频率复盖拉准了。如频率复盖不对，可将矿石机的S\(_{1}\)、S2转换位置，再重复上述测试。

调谐回路的线圈管直径或漆包线线号出入较大，也可能影响频率复盖。这时，低频端可用增减线圈匝数的方法拉准（频率嫌高，增加匝数；频率低了，减少匝数）。对矿石机来说，低频端拉准后，高频端复盖不致出入太大。如需要更精确的拉准，可在调谐线圈上并联一只半可变电容器（外差式收音机使用的补偿电容器），用它来拉准高频端频率（频率嫌高，电容量调大，频率低了，电容量调小）。经过几次高、低端反复拉准，就能使收音机准确地工作在所要接收波段的频率范围。

这种拉复盖的方法，对再生式、超外差式收音机都是适用的。

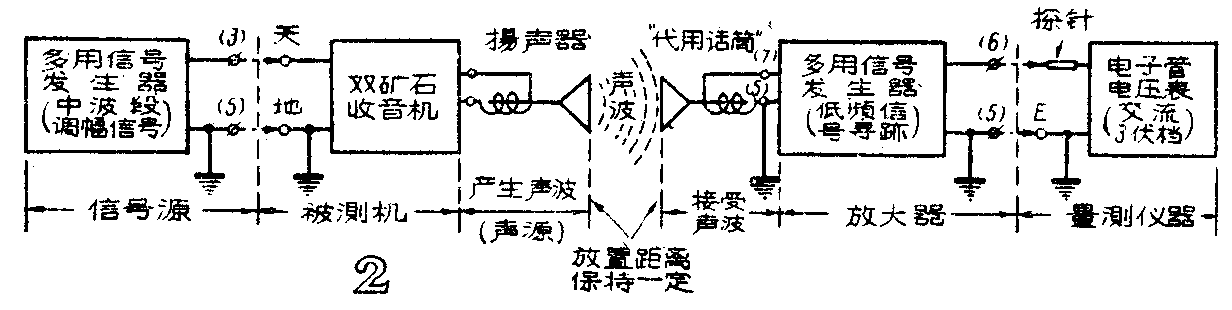

自制或改制扬声器后，如果要试验扬声器的声压特性，可按图2电路进行。多用信号发生器电键位置仍和拉复盖试验一样，它的3、5接线柱接矿石机的天、地线插口。矿石机的耳机插口连接待测的扬声器。利用多用信号发生器的低频寻迹部分代替标准放大器，即把它的5、7接线柱连接一个作为标准的话筒（可用舌簧扬声器代替），5、6接线柱连接电子管电压表（用交流3伏档）。这两个扬声器位置要对正，相距标准距离为1米。如果距离一米太远了，也可放近一些，以能使电压表指示清楚为合适，但这距离调整后应保持一定。为了避免桌面共鸣，可在扬声器下面垫上比较柔软的物体，如书本等。

试验时，先使多用信号发生器送530千赫，收音机收到这信号便发声。调整信号发生器的R\(_{5}\)、R12或扬声器间的距离，使电压表指示中间数值。然后调信号发生器的R\(_{6}\)，音调高低会有变化。在R6调到相当于男低音、女高音、小孩尖叫声的音调处，分别作上记号，并分别记下电压表指示数值。这时，电压表指示的数值，说明待测扬声器对低、高、尖三种音调的表现能力。因为电压表读数还受代用话筒、低频寻迹部分及收音机本身的音响性能的影响，所以这个读数只能用作对比参考。例如改制扬声器时，用这种试验方法可以判断每次改进的效果是变好了还是变坏了。

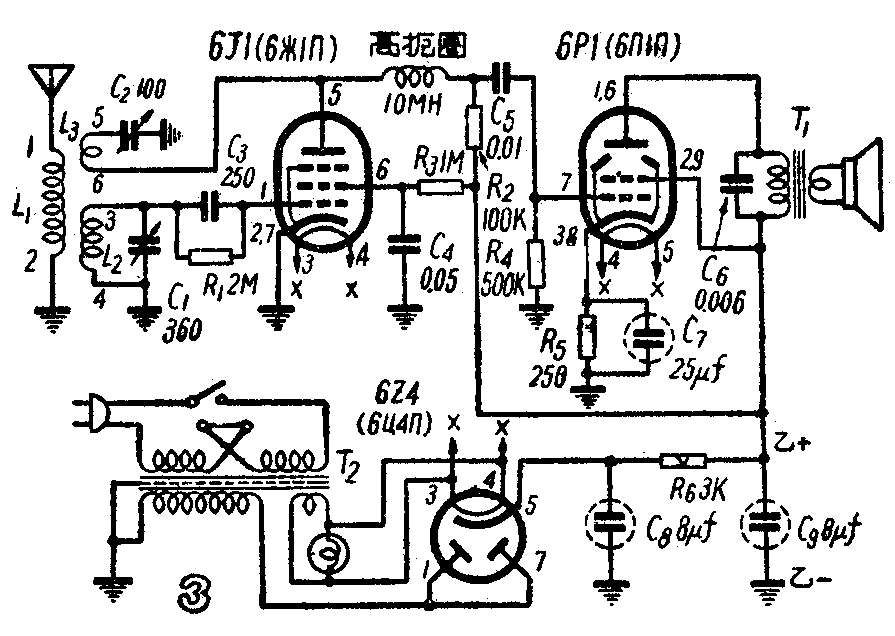

现举1961年第5期介绍的交流三管再生式收音机（见图3）为例来说明。一般的调整方法，在原来这篇文章中已有介绍，这里只谈谈运用自制仪器的调整方法。

首先测量交流电源，用电子管电压表，放在交流300伏档，量6Z4（6Ц4П）管座的1、7脚与底盘之间的电压，应为250伏左右。改用交流10伏档，分别量6Z4（6Ц4П）及6J1（6Ж1П）管座的 3、4脚之间的电压应为6.3伏左右，6P1（6П1П）管座的4、5脚之间的电压也应为6.3伏。然后插上电子管，用直流300伏档量乙+和乙-之间的电压应为250伏左右。6P1（6П1П）的屏压（管脚1或6对地）应为230伏左右，帘栅压（管脚2或9对地）应为250伏左右，栅偏压（管脚3或8对地）应为8～10伏左右。6J1（6Ж1П）的屏压（管脚5对地）应为100～150伏左右，帘栅压（管脚6对地）应为屏压的1/2～2/3。实际测量结果与以上数值如果相差不大，没有甚么问题，如果相差很大，就应该重新检查电路中的元件好坏，数值是否相符。特别是6J1的帘栅压，不能过高或过低，否则会影响收音机的灵敏度。这个电压可更换电阻R3来调整（电压需提高时，减小电阻值，反之加大电阻值）。

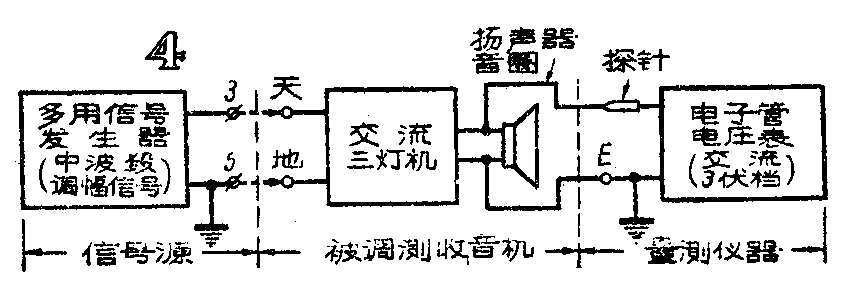

电压测量调整好了以后，依次用手指按一下6P1和6J1的栅极，用金属物碰碰天线插口，如扬声器发出声音，就可以进行拉复盖调整。由于再生式收音机本身有输出变压器和放大作用，所以拉复盖时不需要再接入音频变压器和多用信号发生器的音频寻迹部分，电路连接方式如图4所示。拉复盖的方法与上面介绍的一样，这里不再重复。

最后，调整再生，以提高灵敏度。电路连接与图4相同，只不过不需要电子管电压表。调整时，收音机的再生电容器C\(_{2}\)全部旋出，信号发生器送550千赫调幅信号，旋动收音机中的调谐电容器C1到收到信号为止。然后旋入再生电容器C\(_{2}\)，当旋入约2／3时，应有再生叫声。改送1000及1500千赫，也应有同样叫声，这说明再生适当。

调整再生时，可能遇到下面几种情况：

1．再生电容器C\(_{2}\)全旋入也无叫声。可能是再生圈L3接反了，可将L\(_{3}\)的接线对调一下再试。如果对调后仍无再生，也可能是再生线圈L3匝数不够，要增加10匝左右。或者换一只6J1电子管试试，因为太旧的管子也不会起再生作用。来可以提高些帘栅压试试，但不要超过屏压。必要时可相应提高些屏压（减小R\(_{2}\)电阻），但不能提高太多，否则R2的阻值太小，R\(_{2}\)上的音频电压也会太弱。

2.有再生，但C\(_{2}\)须几乎全旋入才产生叫声。这是再生过弱，可增加L3匝数或提高帘栅压解决。

3．有再生，但C\(_{2}\)刚旋进一点就叫，或者C2不论放在甚么位置都叫，这是再生过强。可减少L\(_{3}\)匝数，或者降低帘栅压，甚至降低屏压。

4．再生不均匀，高频端（如1500千赫）过强，低频端（550千赫）适当。这时可在L\(_{3}\)至屏极间串接一个3千欧左右的电阻，或者在屏极对地之间加接一只5～10微微法的电容器，得到解决。

5．也是再生不均匀，但低频端过强。这种情况比较少见，如果发生，可在再生圈两头（即图中5、6两点）并联一只500～5000欧电阻，可压低低频端再生力。（栗新华）
