二、电子管的型式和命名法
在电子管生产中，由于制造的国家、工厂等不同，以及使用的习惯不一样，虽然是同一种类和用途的电子管，它们的名称、形状和实际构造也还是各式各样的。下面以无线电爱好者常见的一些电子管为例，来说明电子管的结构型式和名称的来源。
1．管泡

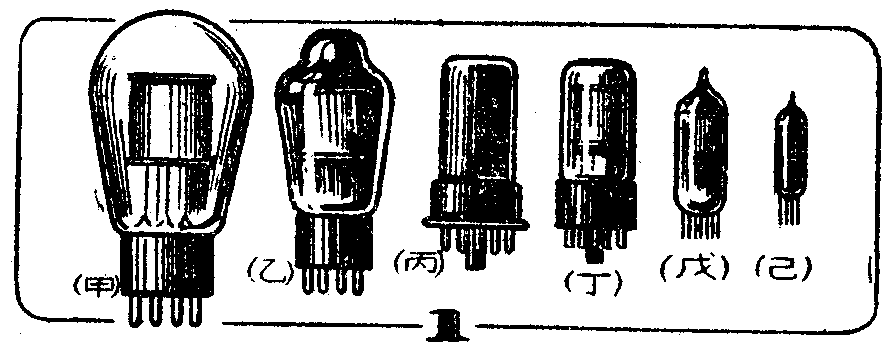

从电子管出现到现在已有几十年的历史。它的外形从最老式的电灯泡状的电子管（图1，甲）发展到现在的超小型电子管（图1，已），已经有了很大的变化。最突出的变化是体积已缩小了将近100倍。图1，乙、丁是老式的玻壳电子管；图1，丙是金属管。这几种管子体积较大，不如小型管（图1，戊）和超小型管具有节省材料和电源消耗等优点，但某些性能，例如散热等较小型管好，因此目前应用得还不少。
近年来由于微波技术的发展和要求电子管能在高温下工作，又相继出现了金属陶瓷管和特种晶态玻壳的电子管。这类管泡具有精密度高、可以耐高温、在高温下不致变形、绝缘好、气密性好和介质损耗低等许多优点。
2．管座
老式玻璃管的管座是不统一的，管脚排列按电极的多少分成四脚、五脚、六脚、七脚等。一般接灯丝的两脚较粗，用作插入管座的对正标记。五脚管没有粗脚，但排列成不等边五角形，以作辨认。目前还可以见到的老式四脚管有12A，80等。12F和12B虽然只用三只脚，但也做成四脚的，有一脚空着。五脚管有27A，47等。六脚管有6C6、6D6、57、58等。七脚管有6A7、6F7等。
金属管管座都是统一的八脚式，管腰下部有一个带凸楞的对正键，插入管座时很容易对准。这种管座就是至今仍然使用的八脚座。金属管有很好的屏蔽作用和便于散热，但是金属壳和电极的玻璃支座接缝处常因温度的变化容易漏气。因此，目前仍有很多电子管是用玻璃作管泡的，它们的构造、性能和管脚排列等与同型号的金属管相同，叫“G”式管，名称后面带有字母G或GT，以示区别。同名称的金属管和G或GT式管，它们的性能、管座等都是相同的，使用时基本上可以互换，管座接线不需更动。例如金属管6F6和6F6G、6F6GT三种除了外形和管泡质料不同外，其它没有什么区别。
锁式管因它的对正键可以被管座上的锁套锁住而得名，能经受较大的振动。它的外形和GT管差不多，使用统一的八脚锁式管座。
小型玻璃壳电子管（花生管），不特体积小巧，重要的优点还在于尺寸缩小了以后，使得它的极间电容、电感和干扰等都得以减小。国产的这类管子的管座，有七脚和九脚的，外国的这类管子也有八脚的。
还有一些其它类型的电子管，一般使用不多，这里略去不谈了。

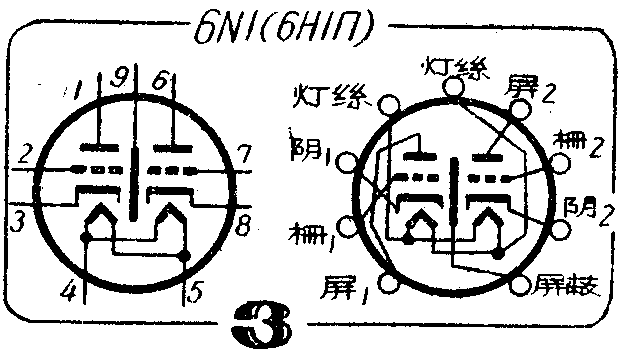

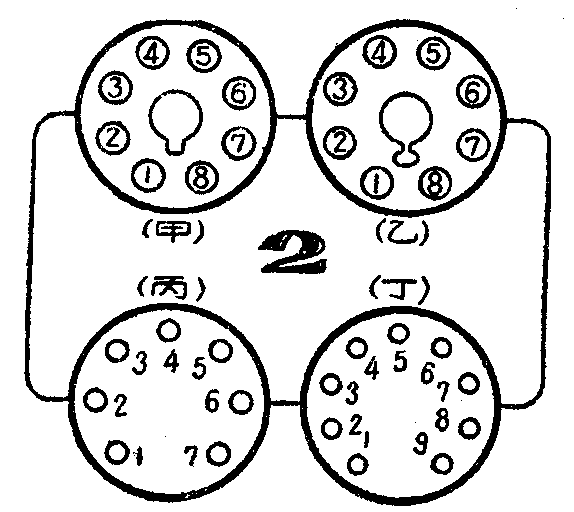

八脚管座、锁式管座和花生管管座各自都有统一的形式，并且给管脚编上了页码。这些编号中，八脚管座和锁式管座（底部示意图，图2，甲、乙）是从插放对正键的凹槽向左数起，顺时针方向数去；花生管座（底视图2，丙、丁），则是从管脚排成的圆周开口处（管脚间隔最大处）左端数起，也是顺叶针方向数。电子管管座图都表示将管子倒过来管脚在上时底部各脚的排列图形。因此电路图上只要注明各电极所应连接的管脚的号次，装置时便可按图焊接。图3便是以6N1（6HlП）为例的对照图。
有些电子管有一个管顶。大多数电子管的管顶是控制栅的引线（有个别类型是屏极的引线），使用时要另配一个管帽连接，并须用金属隔离线作管帽接线。这种式样的优点是控制栅引线和其它各极引线远离，可以减小干扰，绝缘电阻也大为增加。例如6J7（有管顶）和6SJ7（无管顶）特性虽然相同，但作高增益放大时，前者的交流声就比后者的小。
3．电子管的命名法
电子管的名称也是很复杂的。各个国家都有他自己的命名法。我国制定的电真空器件的命名法，是按汉语拼音方案的原则和使用习惯，用拉丁字母作为型号的代号。现将收信、放大电子管名称内几个组成部分所代表的意义列出如下：
第一部分——数字，表示灯丝电压的伏特数（用整数，如6，就是6.3伏）；
第二部分——字母，表示电子管的结构。现将一些常见的字母代表的意义列出如下（括号内的字母是苏联型号所用的）：
D（Д）——二极管；H（Х）——双二极管；
C(С)——三极管； N（H）——双三极管；
S(Э)——四极管； A（A）——变频管;
P(П)——功率放大五极管和集射四极管；
K(К)——遥截止五极管和集射四极管；
J（Ж）——锐截止五极管和集射四极管；
G(Г)——二极三极管或双二极三极管；
B(Б)——二极五极管或双二极五极管；
F(Ф)——三极五极管；
U(И)——三极六极管、三极七极管或三极八极管；
E（Е）——调谐指示管；
Z（Ц）——收信放大整流二极管。
第三部分——数字，用以区别同型号管的序号。
第四部分——字母，表示电子管的外形种类。现将一些常见的字母代表的意义列出如下（括号内是苏联型号所用）：
P（С）——普通玻璃管；
K（К）——金属陶瓷管；
J(Ж)——橡实管；
S（Л）——锁式管；
D（Д）——灯塔管；
无代号——小型玻璃管(外径19和22.5毫米）；苏式金属管也无代号；
（П）——苏式小型管；
B（Б）——超小型管（外径10和8.5毫米，苏式管为10毫米）；
A（А）——超小型管（外径7毫米，苏式管为6毫米）；
K（-）——超小型管（外径小于4毫米）。
例如6A2是表示灯丝电压为6.3伏的变频管，第2种类型，小型玻璃管；又如6C1P是表示灯丝电压为6.3伏，三极管，第1种类型，普通玻璃管（详细的命名法请参看本刊1960年第4期）。
三、电子管的特性曲线
1．特性曲线的意义

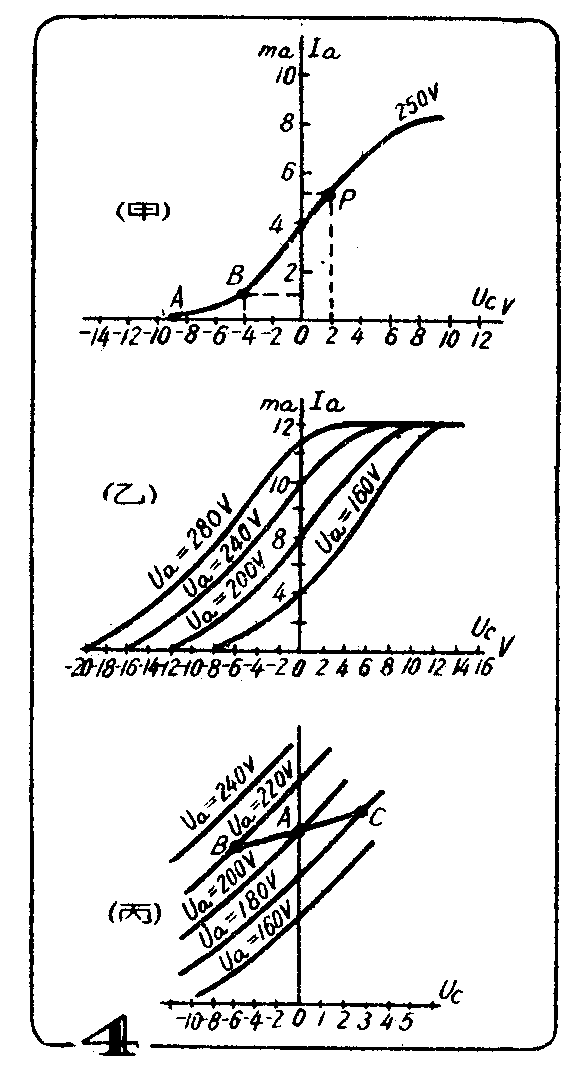

电子管的一些参数的关系，可以用特性曲线表示出来，更便于分析和使用。一个电子管有好几种特性曲线。最常用的是屏流～栅压特性曲线，它表示某种电子管加有固定的屏压时，栅极电压U\(_{c}\)对屏极电流Ia影响的程度，也就是栅压变到某一数值时，屏流将相应地变到多大。例如在图4中甲的I\(_{a}\)～Uc特性曲线上，U\(_{c}\)为-11伏时曲线上对应的点为A点，与A点对应的Ia为0；U\(_{c}\)变到-4伏时，曲线上与-4伏对应的点为B点，与B点对应的Ia约1.2毫安，因此可知当U\(_{c}\)从-11伏变到-4伏时，Ia由0变到1.2毫安。又例如我们在这根曲线上任找一点P，从P点作垂直于横轴和纵轴的直线，根据这些直线与横轴的纵轴的交点就可读出对应的栅压和屏流（图中栅压为+2伏，屏流约5.2毫安）。有了这种特性曲线，对设计电路，选用电子管都很方便。
一般电子管的屏流～栅压特性曲线中有一段是接近于直线，也就是屏流随栅压成正比地变化。在一些放大电路中正是需要电子管有这种特性，这样才能把栅极电压的变化照原样放大，得到所谓“不失真”的放大作用。
曲线上还有一些段落是弯曲的。如果用电子管作放大时，栅板上信号电压变化超出直线部分达到弯曲部分，那末屏流变化就与栅压变化不成正比，信号经过放大后就不能保持原来的形状，而产生“失真”。这种失真通常称为“非线性失真”。所以除了特殊需要利用弯曲段落工作的以外，总要求栅压变化不超出直线段落。
如果将一个电子管在不同的屏压下测出的各条屏栅特性曲线画出来，就成为图4中乙的特性曲线族。
从特性曲线可以方便地看出电子管的几个主要参量，例如：跨导就是指曲线的陡度如何；放大因数就是指在特性曲线族中要使曲线移动相当于U\(_{c}\)1伏的位置，屏压需要几伏的变化等等。这种曲线仅表示没有信号输入时的情况，故称“静特性曲线”。当栅极有信号输入时，电子管的工作状态将用图4中丙所绘BAC形式的“动特性曲线”来表示。
除了“屏流～栅压”特性曲线外，还用“屏流～屏压”特性曲线表示屏流随屏压变化的情况；用“栅流～栅压”及“栅流～屏压”特性曲线分别表示栅流随栅压、屏压变化的情况等等。这里就不一一叙述了。
2．锐截止式特性和遥截止式特性
普通电子管的栅极绕线各圈间的间隔是相等的（图5，甲），它们在一定的栅压范围内工作比较稳定，跨导和放大因数在这个范围内的变动是均匀的。这种栅极一般只要加上不大的负电压，就可以将屏流截断。具有这种所谓“锐截止”式特性的电子管称为“锐截止式”电子管。
另有一种栅极，它的各圈绕线间的距离特地绕成不均匀的形式，两端较密，中部较疏（图5，乙）。这样两端的放大因数μ就比中部的大，在信号的负值电压很大时，栅极两端就没有屏流通过，而在μ值不高的中部仍有屏流，因此这种栅极要加上很负的负电压才能将屏流截断，也就是是屏流～栅压特性曲线拖有比较长的尾巴，当栅压向负的方向变化时，屏流不是很快就截止，而是慢慢地减小到零。因此称这种特性为“遥截止”式的，具有这种特性的电子管称为“遥截止”式电子管。由于它的μ能够在很大范围内变化，所以也叫做“变μ管”或“变跨导管”。
四、电子管的装置和保护
收信、放大电子管的安装位置，绝大部分可以是任意的，但有一些直热式整流管在横放工作时，两组灯丝最好并排位在同一个水平而上，使灯丝受热伸长时不致影响机械强度。调谐指示管6E1（ 6E1Пi-К）一般是倒置安装的。
金属管的外壳、一些GT管的金属管腰和锁式管的管腰，都是作隔离用的，前两种和第1脚连接，后者和管座的锁套连接；管座的这些部分都要通地才起隔离作用。小型管内部一般都有屏蔽（在管座图上用虚线表示），有的还有一片平放在管底的心基隔离片，应配合有心套或心片的小型管座，并在管座上将这些部分通地。
管子从管座上拔出时，要沿垂直的方向拔出。有管腰的要拿住管腰，不要左右摇动和在管子未冷却时拔出，花生管在这种情况下很容易碎裂。
花生管管脚歪斜时，不要随便乱扳，可用小钳子夹住近玻璃基座处小心扳正。花生管插入管座后，簧片应夹住管脚的中段保持密切接触，因此管子仍是能稍为晃动的，这样可以避免挤压过紧弄碎玻璃座基。此外，花生管管座最好用软接线，为了防止花生管受振脱出管座，可以给它加上用弹簧拉紧的紧固套。
电子管灯丝电压过高过低都是不适宜的，同样能促短电子管的寿命。傍热式6.3伏的电子管，灯丝电压可以在5.7～6.9伏范围内使用，电池式1.2伏的，可以在0.9～1.5伏的范围内使用。（徐疾）
