电池超外差式四管机

封底电路图说明

🏠 首页 《无线电》杂志 1962年 🔗 第3期 🔗 第12页 分类:“现代家庭电子制作”电视讲座辅导材料 🔗 冯报本 🔗

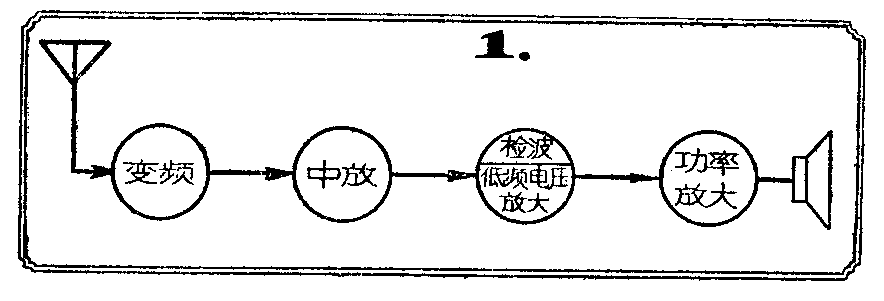

在外差式收音机中加了中频放大级,就叫做超外差式收音机,它的电路结构方框图见图1。

图1
图1 🔍原图 (884×301)

中频放大级只是放大从变频级输出的中间频率,因为频率范围是固定的,所以能够取得较有利的工作条件。这一级的前后都是用中频变压器耦合的,它谐振于固定的中频频率,有很好的选择性;又采取了适当的耦合度,可以充分保留信号载波两旁的边带——播音台主频率两边所包括的高、低音调的频带,不致因选择性增高而损害了播音的声音质量。因此加了中频放大器以后,使得超外差式收音机的主要优点——灵敏度高 、选择性好、音量均匀,音质优美等得以更好地发挥。

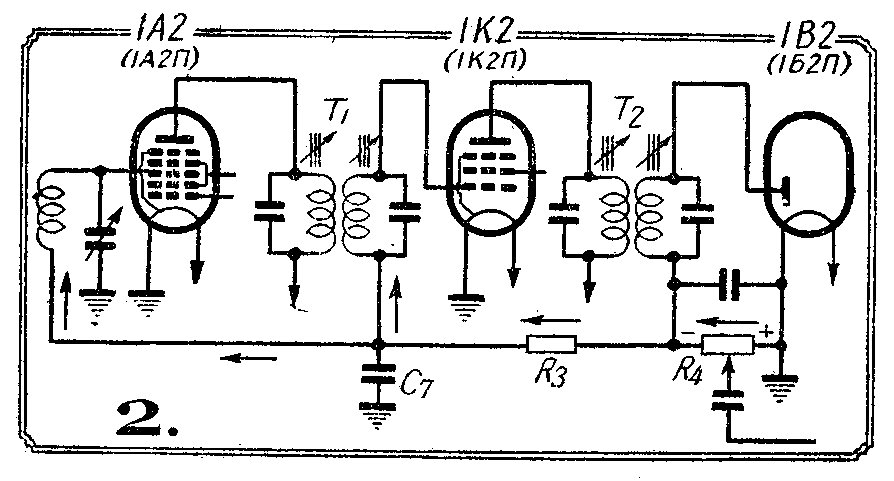

检波级用1B2(1Б2П)的二级管部分作二级检波,它对于足够大的中频输出可以避免失真的机会,而且检波器负载R\(_{4}\)上有一个随着信号强弱成正比变化的直流负电压,利用它加在中放管1К2(1К2П)和变频管1A2(1A2П)上,可以作为自动增益(音量)控制(图2)。控制电压经过R3C\(_{7}\)的滤波电路滤去音频成分后,加到前面的两个电子管的控制栅上,使它们的放大量随着信号的强弱而被压抑或提升,收音机就能够输出比较均匀的音量。减轻接收远地的或是短波的信号时常发生的衰落(声音时轻时响)的现象。

图2
图2 🔍原图 (894×481)

检波后输出的音频电压,从检波负载R\(_{4}\)上馈给1B2(1Б2П)的五极管部分作音频电压放大,再去推动功率放大管2P2(2П2П)工作。R4同时也是人工音量控制器。

超外差式电路加装短波是比较方便的,这里介绍的电路装有两个波段,可以收听550~1650千赫内的中波广播和6~18兆赫内的短波广播。

图3
图3 🔍原图 (664×771)

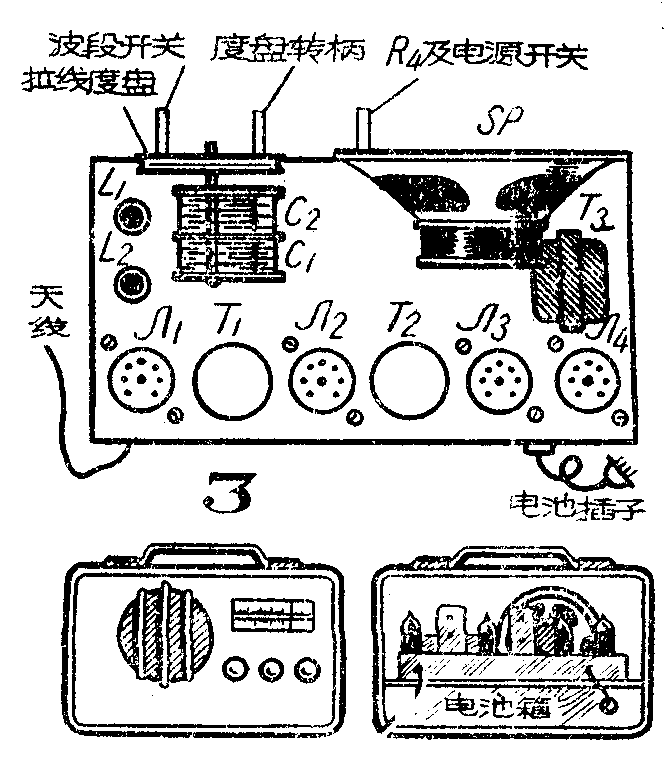

装置直流四管超外差式收音机的底盘和木箱常有成品可购。图3介绍一种连电池在内的手提式机箱和底盘上主要零件排列的形式,供自制者的参考。有的零件如中频变压器T\(_{1}\)T2及管座等的具体安装尺寸各种售品稍有不同,应按实际情况配作。

本机所用的外差式线圈,购用售品比较方便。例如中波段线圈L\(_{1}\)和L3可以用610R,它每套包括一个输入线圈(简称“天线线圈”)和一个回输式振荡线圈,可以分别用作L\(_{1}\)和L3;也可以用810作L\(_{1}\),用810K作L3,配成一套。短波线圈可以用640R一套两个线圈,分别作L\(_{2}\)和L4;也可以用811作L\(_{2}\),811K作L4配成一套。另有一种两波段合绕在一个线圈管上的线圈使用比较方便,例如用800作L\(_{1}\)和L2;800K作L\(_{3}\)和L4。采用某些售品线圈时电路要稍作更改,如使用美通554或中央900A等两波段线圈时,可参考本刊1961年5期封三接线。自绕线圈的方法和数据请参看本刊1961年4期的介绍。

电路所用的是国产省电小型电子管,乙电只需60伏;如果用其它进口电子管代用,则Л\(_{1}\)、Л2、Л\(_{3}\)、Л4可依次使用1R5,1T4,1S5,3S4(或3Q4、3V4)小型管;或依次使用1A7,1N5,1H5,3Q5等GT管代用;此时乙电可增大到90伏。代换了不同的末级功率放大管时,栅偏电阻R\(_{9}\)的阻值要改变(参看图上附注)。输出变压器的初级阻抗也要和输出管的输出阻抗匹配。配合2P2(2П2П)用的输出变压器自绕的数据是:用普通输出变压器的小型硅钢片,中央条宽度为16毫米;迭厚16毫米;初级线圈用0.12号(即0.12毫米直径)线绕400O圈;次级用0.31号线绕54圈;配合音圈阻抗为3.5欧的永磁扬声器使用,口径125毫米和165毫米的都可以。

中频变压器用调铁粉心(磁性瓷心)的灵敏度比较好;空气心调电容式的灵敏度较低,但也可以用;此变压器绕线股数多的灵敏度也大。图中T\(_{1}\)是输入级,T2是输出级。输入级和输出纸的区别,仅是两个线圈的距离(耦合度)不同。前者的距离较大,选择性尖锐一些,后者的距离较小,灵敏度高一些。有的铁粉心中频变压器是没有输入级和输出级之分的。

波段开关是四刀双掷式,瓷质或胶木板制的都可以用,接线时要认清各组刀掷的位置,以免发生错误。输入回路线圈要装在底盘上面,振荡线圈装在下面,或使它们相互垂直,以免互相影响。

双刀双掷电源开关是附在R\(_{4}\)上的。这种电位器如买不到,可另用一个双刀单掷钮子开关代替,但占地位多一些。

装好后的校验是很重要的,它关系到整个收音机的工作效果。这里只谈在业余条件下不用仪器的校验方法。电子管未插入之前,可按一般直流机的试验方法接上甲、乙电池,用小电珠在管座的灯丝脚上试一下能否发光。如小电珠触碰灯丝插脚时立即烧毁,说明高压误接到灯丝,应仔细检查改正,否则将烧毁电子管。必须经过这步检查后,才能插上全部电子管作校验。

校验工作主要是调准各个调谐回路。开始时,在天线端接一根数尺长的拖线,离电台远的地方可以接上室外天线。波段开关放在中波段,垫整电容器C\(_{4}\)旋得约八成紧。然后开启电源,把双连电容器旋在大部分旋进的位置,接收一个中波段近低频端(550千赫)的播音台(中央台640千赫很多地方都可以收到,很适合用来校准),调到声音最大就固定不动,并在度盘上做一个标记。接着稍为左右微调一下C4,也使播音声到最大。调整中应随时在音量控制器R\(_{4}\)上将声音减小到仅能听见的程度,使得声音的大小变化易于分辨。其后是将中频变压器校准。先调T2次级的铁心(或半可变电容器),使声音最大,然后依次调T\(_{2}\)的初级、T1的次级,最后调\(_{T}\)1的初级,每次都使声音调到最大。调整时可用小起子插进变压器铝罩的圆洞中将线圈的铁粉心稍为左右旋动。如是空气心式的中频变压器,则调动它顶上的微调电容器。

下一步是接收一个中波段近高频端(1650千赫)的电台,这时电容器在差不多全部旋出的位置。微微旋动在振荡线圈上并连着的微调电容器C\(_{T}\),将播音声调到最大,调准后也在度盘上作出双连电容所在位置的标记。然后,再将双连电容器转回低频端原来的电台上,将垫整电容器C4再次稍为调整,以后再回到高频端调C\(_{T}\)。这样来回反复调整几次,到播音声都能兼顾到最大的程度而又没有叫声为止。调整时要注意:垫整电容器C4对低频端的电台影响特别大,可以使电台在度盘上有很大的位移;微调电容器C\(_{T}\)则对高频端电台位置有很大影响,所以对于它们不要过分旋动。本来电台在度盘上的位置是要根据已有准确刻度的度盘来确定的,但目前这种能和调谐回路配套的刻度盘很难得到,所以只能采用这种方法,但对于一般性的校准还是可以的。

最后,还要将中频变压器用低频端的电台播音如前一样细调一次,校准就告完成。中波段校好了,短波段就不需再行调整。

调整中容易发生的故障是中频变压器给调乱了,影响到灵敏度低落或者选择性很差,以致声音细小或是满度盘都是一个电台(低频端的)的播音等等,所以调整时要细心。新购的中频变压器出厂时都经过校准,只要稍微调整就行,不要一下子调得太多,把它调乱就不好调了。可以在未调之前在铝壳上先划一个标记,记住它原来的位置;调好后再划一个标记。(冯报本)
