简易电子管测试器

电子管测试器的线路颇多，结构也各有巧妙不同，这里介绍一种比较适合业余爱好者自制的供参考。

图1中，变压器T\(_{1}\)供给被测电子管灯丝所需的电源；T2供给被测管板、阴电压，以及测试电子管各极间漏电用的试验电压。这两个变压器可用普通三、四灯电源变压器的铁心，按每伏9至10圈自己设计绕制。由于对两个变压器要求的功率不大，使用时间也不会太长。同时测试时也只是作相对比较，所以铁心尺寸大些小些，以及圈数多少和绕线的粗细都影响不大。

图中变压器T\(_{1}\)的次级可给出1、1.5…50伏十种不同的灯丝电压。Vs1到V\(_{s7}\)是七个不同的电子管插座。

从图中可看出，各个电子管插座的同号插脚（底视）是连在一起的；而且，各插座的第1脚焊片都接到S\(_{1}\)的“主刀”；各插座的第2脚都接S2的主刀；余类推。另外将两个大小不同的电子管栅极顶帽背靠背地对焊起来，接到S\(_{1}\)0的主刀，以备测试有管帽的管子，如6K7等。这样，转换开关的号码将与各个插座的插孔号码相对应。

S\(_{1}\)到S10是十个单刀五掷转换开关。它们的各对应的同号接点都连接在一起。各开关都可以单独换接到1至5各测试接点。

灯丝电压的“零”位线，直接接到S\(_{1}\)到S10的各第2接点上；而不同丝压值的另一端经过单刀十一掷的转换开关S\(_{f}\)接到各第1接点。 S1～S\(_{1}\)0各开关的接点3上加有阴极电位;4是空档；5上加有屏极电压，也就是从T2次级供给的30伏交流测试电压，它将通过转换开关的转换加到被测电子管的阴极和阴极以外的各电极之间，用以检查放射性能和栅极、帘栅极等的控制作用。

图中SW\(_{3}\)是工作状态转换开关，可用双刀双掷钮子开关。SW4是供测试直热式电子管放射性能和旁热式电子管阴极与灯丝间漏电情况时，将阴极电位接给灯丝用。SW\(_{1}\)是电源开关。VR2是调压电位器，用它调准T\(_{2}\)次级给出的30伏电压，保证每次测试时不受市电电压高低的影响。图中M是0～1毫安直接电流表。与电表串联的电阻R1是限流电阻，改动它的阻值，可以调准电表的灵敏度。电位器VR\(_{1}\)是分流电位器，用它给电表分流以适应各种被测管的需要。

从图中可看出，当将工作状态转换开关SW\(_{3}\)搬到“漏电测试”位置时，二极管6H2（6X2П）的灯丝接通6.3伏电源；同时它的阴极也接通T2次级的零伏端。这时降压开关SW\(_{2}\)是合着的，400欧降压电阻R2被短路，于是30伏的交流测试电压经R\(_{1}\)、M,以及VR1加给6H2的屏极。这样就接成电子管电压表，用它来校准这一测试电压。

图中电阻R\(_{2}\)是在测试低屏压二极检波管时为了避免发生过大的整流电流而用来降低测试电压用的降压电阻。它经常被SW2短路着，需要时才打开。图中T\(_{2}\)次级输出的交流110伏漏电测试电压经过0.5微法隔直流电容器和小氖管，加到被测管各电极之间，小氖管将指示各电极间的漏电情况及管内真空程度。

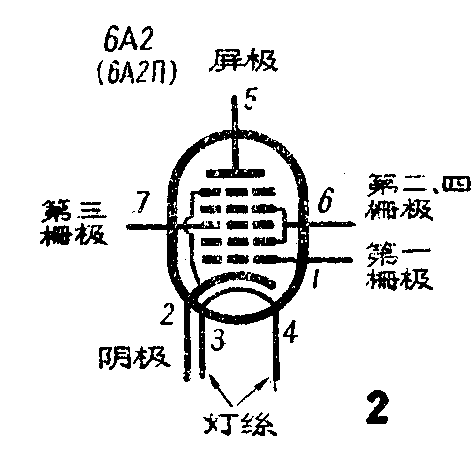

例如测试电子管6A2（6A2П）。首先从电子管手册查得它的灯丝电压是6.3伏；各极和管脚连接情况如图2所示。先将丝压转换开关S\(_{f}\)搬到6.3伏处。再将开关SW3搬在“漏电测试”位置。VR\(_{1}\)放在阻值最大处。此时SW2闭合。调动VR\(_{2}\)使表指示满度（由于表头内阻不一定每个都相同，需选用R1来调整）。这样就把测试电压调准在30伏了。将S\(_{3}\)搬向位置1，S4搬向位置2,这样，从T\(_{1}\)次级输出的6.3伏灯丝电压就加到测试插座Vs6的3、4插孔上。其它S\(_{1}\)、S2、S\(_{5}\)、S6和S\(_{7}\)都先放在4的空档位置。插上电子管。灯丝应该点亮。这时搬S5到5，搬S\(_{6}\)到3，可检查屏极与帘栅极间是否漏电或短路。如有短路或碰极，小氖管会发亮。如有漏电或管内真空度不够时，小氛管会轻微发光。改变R2的阻值可以调整小氖管的灵敏度。小氖管可用六七十伏或更低工作电压的品种。如绝缘良好而管内真空度也正常时，氖管应当不发光。同样，将任何两电极所连的开关分别搬到3、5位置，就可测出它们之间的漏电情况和管内真空程度。在测试阴极对灯丝间的漏电情况时要合上SW\(_{4}\)。但需要记住：SW4应当经常打开，用时再合，用完立即打开；S\(_{1}\)至S10应经常放在空档位置（接点4），用时按需要搬放，测完应立即搬回到4；S\(_{f}\)更是须要注意，每测完一管都应该搬回零伏位置，测另一管子时再按需要搬到合适的丝压位置，以免丝压不对烧毁被测电子管。

漏电测试做完后，再进行放射测试。将SW\(_{3}\)搬向“放射测试”位置，显然电子管电压表已完成校准测试电压的任务，这时可将两极管6H2的灯丝切断。这时，T2次级的30伏交流电压，将直接加给S\(_{1}\)至S10的各个第3和第5接点。

这时，将S\(_{2}\)搬向3，接通阴极电位，将S5、S\(_{6}\)、S7、S\(_{1}\)搬向5，接通交流30伏测试电压，就相当于把被测管接成一个二极整流管，整流后的电流由电流表指示出来，电表的指示值就表征着它的放射性能。

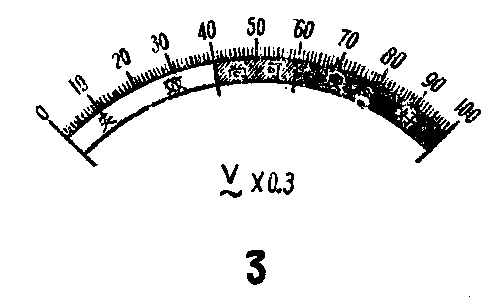

一般总认为放射电流等于新管放射电流的60～100％内的管子性能都是良好的；低到40～60％尚可应用；如低到40％以下就失效不能正常工作了。因此可以按这个要求把电流表的刻度盘画成图3所示的刻度，并分别用白色、绿色和红色表示放射性能好坏的范围。

图中的VR\(_{1}\)采用电阻值随转动角度成正比变化的直线式电位器，并在它的旋钮下面装一个百分刻度盘，转到0度时电阻为零，100度时电阻最大。这样，不同放射量的被测管都可用1毫安电流表测量。

测试放射性能是用与新管或好管作相对比较的办法。测试时，先从若干新管子中选择一个放射性能最佳的，插入测试插座，调整VR\(_{1}\)使电表指针指到满度100。记下此时电位器VR1旋钮所指度数，例如“40”。以后测量同型号的电子管时，仍将VR\(_{1}\)放在40，看电表的指示，就能确定被测管子放射性能的好坏了。这一步测试是将阴极以外的各电极都和屏极接在一起测量，所以测得的是总放射性能。如把S1从5搬向4，可看出振荡栅极“开路”时对电流的影响；并再从4搬向3，可看出振荡栅极与阴极同电位时对电流的影响，从而可推断该栅极对放射电流有无控制作用，也就是电子管的跨导情况是否正常。同理可对其它各栅极作同样测试。

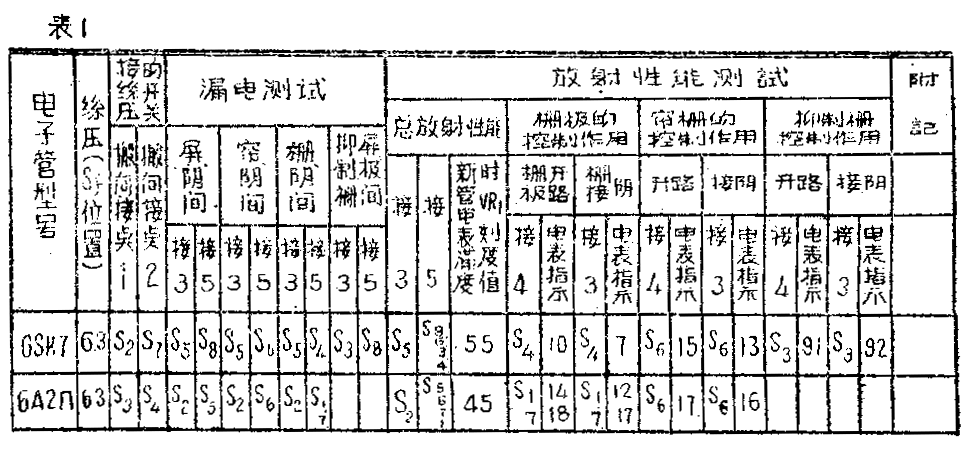

为了日后测试查考的方便，最好在制作本测试器时，找一些常用的性能良好的新电子管，逐一对它们进行测试，并将测出的数据记录如表1所示的纪录表内。

另外，对孪生管，可根据管脚接线情况分别进行测试，对直热式电子管进行放射测验时，需将SW\(_{4}\)合上。

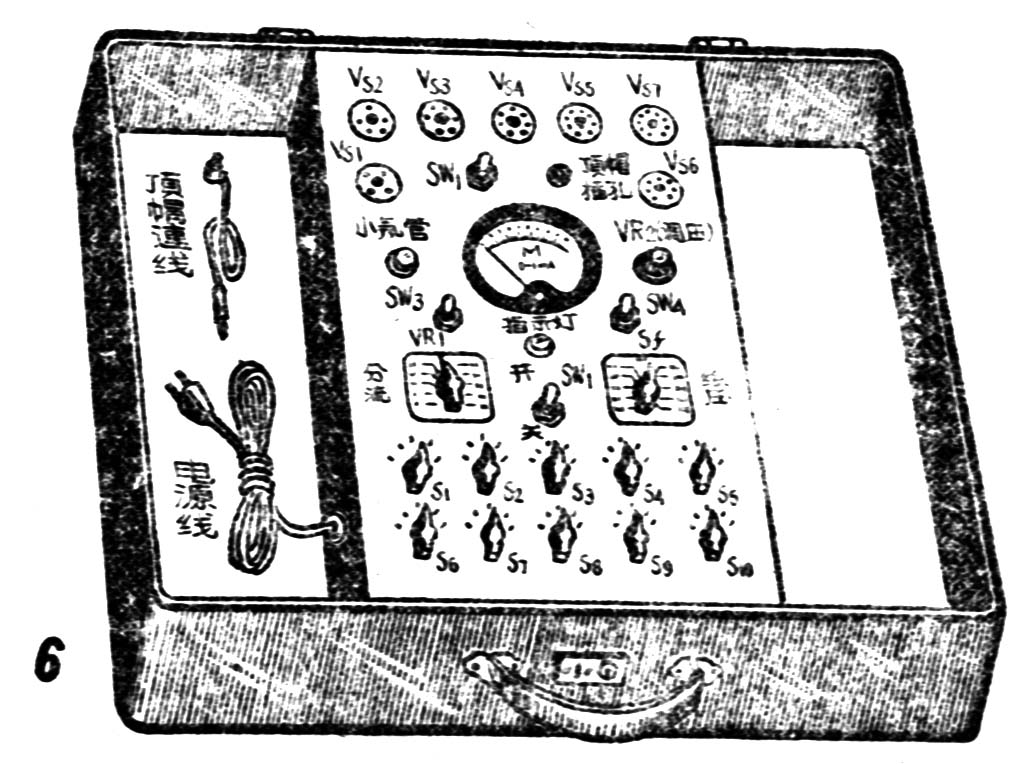

图6是这个测试器的外形。面板上各测试插座及控制开关等的排列位置在图上画出了一种方案，供作参考。

丝压转换开关S\(_{f}\)下面可装一个丝压指示盘（图5），以便于使用。

关于调整方法，也没有什么严格要求，T\(_{2}\)次级的测试电压也不一定必须是很准确的30伏，因为只要能保持每次测试时的电压相同，就能做相对比较。全机装好经检查无误后，将VR1放在100度；将VR\(_{2}\)放在中间位置；将SW3搬向“漏电测试”位置，电表应有指数。如指数大于1毫安——打过头，应加大R\(_{1}\)的阻值；如指示值不到表头满度，应减小R1的阻值，调到电表指示满度。以后测试时，如电源电压稍有高低，可调动VR\(_{2}\)至电表满度，以达到每次测试电压相同便于对比。

然后，可将图（1）中的a、b两点间断开，将a端接S\(_{f}\)主刀并合上SW4，就可用这交流电子管电压表校验30伏以下的各灯丝电压值，检查丝压接线是否有错。然后调整VR\(_{1}\)，使表头指示值从满度下降1／2，则同法可检查60伏以下的丝压。

灯丝电压检查好后，恢复a、b接线，搬开SW\(_{4}\)。可将S1搬向接点3，S\(_{2}\)搬向接点5，将任何一管座的1、2两脚短路，则小氖管应发亮。再改用500千欧电阻接在1、2两脚上，则小氖管应轻微发光。如不发光可加大R3的阻值；如仍和1、2两脚短路时亮度差不多（嫌灵敏度过高），可减小R\(_{3}\)的阻值，调至能轻微发光。当1、2两脚开路即绝缘良好时，小氛管应不发光。这样，就已完全调好可以使用了。（栗新华）
