将去年第五期的交流三管机多加一级低频电压放大器，就成为这里的交流四管机了。检波后的低频电压经过放大，再去推动功率放大级工作，放声就很大，可以供较多的人收听。
电路的工作原理，和上一期封底的直流三管机是一样的，只不过这里使用的是傍热式电子管，并且多了一个整流管加上附件组成的电源级。
电源供给是用全波整流，它比半波整流有较多的优点。半波整流只用了交流电源的半个波，另半个没有用上，因此，整流输出的颤动性比较大，不容易平滑得好；此外输出的直流成分是从乙-返回高压线圈完成它的回路的，使得电源变压器的铁心被这种直流电磁化，降低了变压器的效率。全波整流时情况将大为改善。

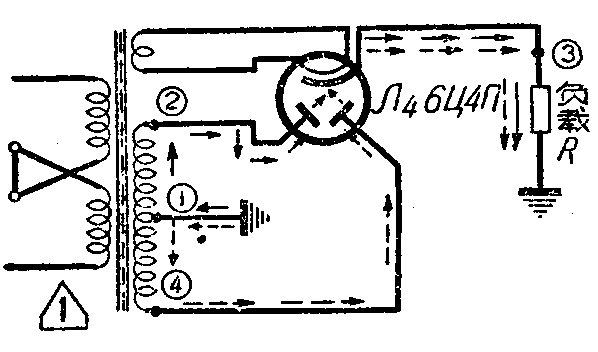

封底电路图中的全波整流电路可以简化为图1。其中的负载电阻R，就是整流输出的直流电流所通过的电子管、电阻、线圈等元件的总电阻，用R来代表。整流电流通过它们到地，回到电源变压器次级高压线圈的中心抽头点①完成回路。整流管6Ц4П是双二极管，有两个屏极，阴极合用。这等于把两个二极管合装在一个管泡内。所以图1电路又可画成图2的等效电路。这样，在高压线圈上电压为正半周时，②点正，④点负（图2，甲），整流管Л\(_{1}\)屏极带正电，有屏流产生，正如半波整流时一样，有电流从点②经过Л1到③，再经过负载R回到①完成回路。这相当于图1中左边二极管导电，电流按实线箭头的方向流动。这时图2中Л\(_{2}\)屏极带负电，所以这一部分没有作用。高压线圈在负半周时，②点为负，④点为正（图2，乙），Л1屏极带负电，没有屏流产生，而这时Л\(_{2}\)屏极是带正电的，所以它有屏流，也通过R完成它的回路。电流方向是从④经③到①，也就是图1中虚线箭头方向。由于Л1和Л\(_{2}\)的交替作用，在正半周或负半周时，R上都有同一方向的单向电流通过。这就完成了把交流电整流为直流电的任务。
全波整流的输出，不像半波整流那样有半个波的中断，它波动的频率二倍于电源频率，颤动性小了，平滑起来也比较容易。在同样的滤波线路和大小相同的负载上面使用时，输出电压比半波整流的高。其次，整流电路的直流成分是分别在高压线圈的每一半线圈内以不同的方向通过的，可以抵消对于电源变压器铁心的磁化作用，使变压器的效率不致受到影响。
这个收音机的装置要点和交流三管机是大致相同的。封底电路中的Л\(_{2}\)栅极的接线要尽量短，否则很容易引起干扰或叫声，C5和R\(_{4}\)最好是将它们的引线剪到合适的长度直接焊在栅极的管座脚上。如果必需用长线连接（例如改用6К7等栅极接在管顶的），那么这根线要用隔离线并将它的金属隔离套通地。Л3用电位器R\(_{8}\)作栅极电阻，兼作音量控制，它的接线焊片的接法见布线图，左、右两焊片不要接错。
功率放大级有比较大的输出功率，除了能用125或165毫米口径的永磁扬声器之外，还可以用口径较大的200毫米的或椭圆形扬声器，前者放声可以较大，后者放声范围较宽，音质好一些。输出变压器要匹配得好，售品输出变压器初级线圈的阻抗在用6П1П、6V6、6AQ5等时是5千欧，次级线圈阻抗一般和扬声器音圈阻抗3.5欧相同。如果选用6欧扬声器，就要自己绕制。参考数据是：硅钢片中央条宽16毫米，选厚16毫米；初级用直径0.16毫米线绕2800圈，次级0.56毫米线绕112圈。
电源变压器采用售品的比较方便，高压线圈每一半线圈的电压从200～350伏的都可以用。自绕的参考数据是：铁心截面积（中央条宽度×迭厚）为12厘米2，初级线圈用0.28毫米线分绕605圈的线圈两个，2、3串连时，1、4按220伏；1—3，2—4并连时接110伏。次级灯丝线圈6.3伏2安，用1.0毫米线绕29圈；次级高压线圈 2×250伏75毫安，用0.2毫米线绕2300圈，在1150圈处抽中心头。
如果是从交流三管机扩展为这个四管机的，则大部分零件仍然合用。为节省起见，原来半波整流的电源部分在这里仍然可以使用。
竣工后的检验方法基本上和交流三管机相同（参考上一期），工作时要注意电源级的安全。各级的简单试验方法也是用手拿一个金属物，依次触碰Л\(_{3}\)、Л2以至Л\(_{1}\)电子管的栅极，如能发出“咕咕”叫声，工作是正常的。试验Л2和Л\(_{1}\)时R8要开在音量较大处。检波级的调整和我们以前谈过的再生式收音机一样。
低频电压放大管Л\(_{2}\)也可以改用三极管或锐截止式五极管，部分常见的已在电路图上面附有注明。
在检波管的栅极回路里可以接入电唱头来放送唱片，将它的心线接在Л\(_{1}\)的栅极，隔离线套接地就可使用。如果是常常使用的，可以在底盘后面装一个电唱头插口比较方便。这个机子放送唱片时音量是相当大的。
线圈L\(_{1}\)L2L\(_{3}\)是三回路再生式线圈。线圈筒直径20毫米。用两块中空的圆纸板固定在线圈筒一端，相距3毫米，L1绕在其中，用直径0.09毫米漆包线乱绕250圈；L\(_{2}\)是在离L13毫米处，用0.12毫米漆包线单层密绕145圈；L\(_{3}\)离L2 3毫米，用同号线单层密绕65圈。各个线圈同方向绕制。
电源变压器次级灯丝线圈两端跨接有一个指示小灯，在实体布线图上未画出，装置时可就近并联到靠近的一电子管的灯丝插脚上。

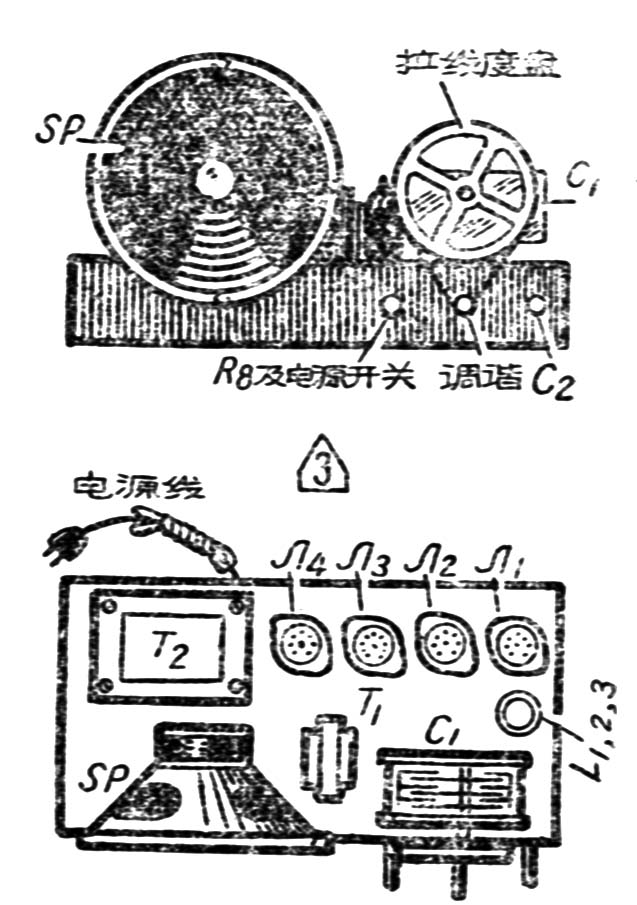

最后，在图3介绍交流四管机底盘上、下主要零件的一种排列方法，供参考。(冯报本)
