铁心截面积（中央条宽度×叠厚）：9平方厘米。

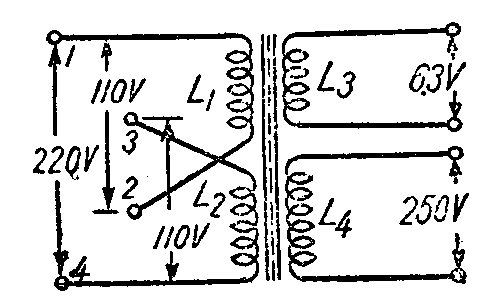

初级线圈L\(_{1}\)和L2：用直径0.28毫米漆包线各绕660圈。用在220伏电源时，2与3相连，1、4端接到电源；用在110伏电源时，1、3相连做一端，2、4相连做另一端，接到电源。
次级高压线圈L\(_{4}\)（250伏，65毫安）：用直径0.18毫米漆包线绕1650圈。
次级灯丝线圈L\(_{3}\)（6.3伏，1.5安）：用直径0.8毫米漆包线绕38圈。
三灯收音机电源变压器绕制数据
铁心截面积（中央条宽度×叠厚）：9平方厘米。
初级线圈L\(_{1}\)和L2：用直径0.28毫米漆包线各绕660圈。用在220伏电源时，2与3相连，1、4端接到电源；用在110伏电源时，1、3相连做一端，2、4相连做另一端，接到电源。
次级高压线圈L\(_{4}\)（250伏，65毫安）：用直径0.18毫米漆包线绕1650圈。
次级灯丝线圈L\(_{3}\)（6.3伏，1.5安）：用直径0.8毫米漆包线绕38圈。
