业余制作的直流三管机，通常多是采用一级再生式检波、两级低频放大的电路。这种电路具有一般再生式收音机的灵敏度，但是声音比较宏亮，可以在较为宽敞或者不十分清静的环境里供给多人收听，制作和用料也都比较简省。
封底的直流三管机电路，是将以前介绍过的直流两管机加上一级音频放大而成。电路里的检波级用1K2П检波，后面用1Б2П作音频电压放大，这样可以有较大的信号电压加到末级功率放大管2П2П，使它输出充分的功率推动扬声器，并且有条件来改善音质。
放大级是采用电阻交连的，它的结构比较简单，效果也好，现在的收、扩音机的音频放大电路，大部分都是使用这种交连方式。这种电路里的电子管用电阻作为屏极负载，音频电压经过交连电容器加到下一级去。在这个电路上，R\(_{3}\)是检波管1K2П的屏极负载，检波后的屏流在它上面产生了音频电压降，通过交连电容器C5加到音频电压放大管1Б2П的栅极电阻R4上，并对它的栅极作用，使它的屏流也产生同样规律的变化，在它的屏极负载电阻R\(_{6}\)上产生已放大了的音频电压。基于同样道理，这个电压也经过C8加到末级功率放大管2П2П的栅极电路上激励它工作。电位器R\(_{7}\)是栅极电阻，也是音量控制器，变动它的阻值就可以增减2П2П栅极上的音频电压，使输出发生大小的变化。R8是2П2П的栅偏压电阻，几个电子管的屏流都要从这上面通过回到乙-，就在这上面产生一个电压降，使2П2П的栅极对它的阴极来说保持着一定的负电位，电子管就能工作在规定的工作状态上，减少了失真的机会。C\(_{1}\)0是这个电阻的傍路电容器，使R8上没有交流成分回输到栅极去。C\(_{5}\)和C8还有一个功用，就是隔断上一级电子管屏极回路的高压直流电，不让它传到下一级的栅极。
功率放大管保持规定的栅偏压和使用永磁式电动扬声器，就使得这个收音机的音质比两管机要好。
2П2П的输出变压器初级阻抗要有20千欧，次级应和扬声器的音圈阻抗相等；这里用的是口径125或165毫米的永磁式电动扬声器，它们的音圈阻抗大都是3.5欧左右，如用其它功率输出管，则3V4和3Q4用初级阻抗10千欧的输出变压器；而3S4和3Q5即需要用初级阻抗8千欧的输出变压器才能匹配得好。
1Б2П有一个小屏，本来是做二极检波用的，这里没有用上，所以将它接地，也可以空着不接。

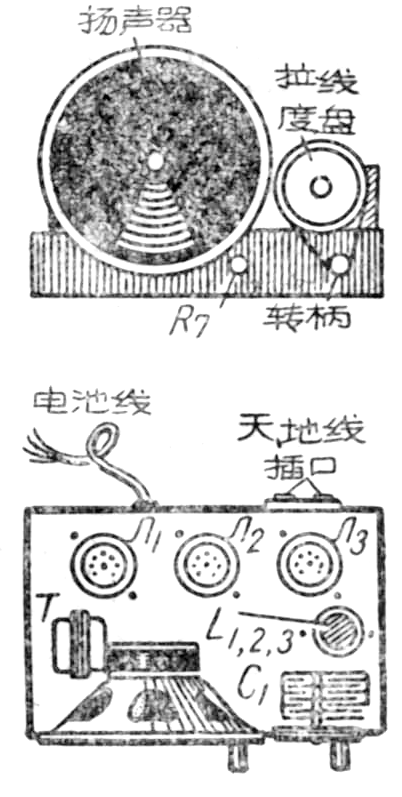

装过二管机的无线电爱好者循序而进，制作这个线路是不会有特别困难的，用铁底盘装置最好，可以减免干扰和使各接地点便于接线。附图是一种底盘上的主要零件排列图，供制作者的参考。扬声器装在底盘上，校验和维修都比较方便些，如果是准备作永久性使用的，给它做个木外壳，就更好了。
接线应该尽量短捷，各个小零件都要利用管座脚及支架固定好；特别是1Б2П的栅极不应有很长的引线，否则就会引起杂音或叫声，最好是将C\(_{5}\)R4的一端剪短直接焊在管座脚上。电池接线需要利用不同颜色的多股软塑胶线引出或加以标志，以免接错。
电位器的接线是有一定的（参阅封底实体布线图），左右两边的焊片接线不要随意乱调动，因为这些电位器大多是对数式的，炭膜片的阻值两端并不均匀，图上接法符合电位器的特性，这样和习惯上控制音量的转动方向相合，并能在音量最小时关上电源开关。
校验的方法也和二管机相似，为了避免误毁电子管的危险，装好后先不要插入电子管，只接通甲、乙电池，用一个2.5伏小电珠在各管座的灯丝脚上试一下，能发亮不会烧毁才好进行校验。试验步骤是从功率放大级开始，插入2П2П后开启电源，手上拿一个金属物如起子之类，碰触栅极，可以听到扬声器大出咯咯的声音，表示这一级已在工作。接着依次插入1Б2П及1K2П，每插一管都做一次同样的试验，以后再依校验再生式收音机的方法将检波部分校好，接上天、地线就可以收音。这个线路有音量控制，校验音频电压放大级和检波级时，音量控制器R\(_{7}\)要旋在音量最大处（向右旋到底），当输出变压器未接好前不要将末级通电试验，以免烧坏功率放大管的帘栅极。
本机的线圈L\(_{1}\)、L2、L\(_{3}\)是一个三回路再生式线圈。线圈管直径30毫米，用直径0.31毫米漆包线绕制：L1 35圈；L\(_{2}\) 100圈；L3 6O圈，同方向绕，各线圈间相隔5毫米。
封底还附有一个一级高放的直流三管机电路图，它比没有高放级的再生式收音机灵敏度有显著的增加，选择性也提高了，这种线路，以距离广播电台很远或者收音环境不好的地区使用较为适宜，易受干扰的环境合也用。有高放级的再生式收音机还可以避免再生振荡时从天线发射出电磁波干扰别的收音机。装置高放式收音机时，输入回路线圈（L\(_{1，2}\)）和交连线圈（L3，4）应远离或互相垂直放置，最好是加用隔离罩（或者分别放在底盘的上、下部分），高放管也要用隔离罩隔离，以免产生干扰或振荡。其次，L\(_{2}\)和L4的绕制要准确，否则调谐时不易同步会产生叫啸声。调整时可用C\(_{1}\)C2上面所附的微调电容器调准（没有附微调电容器的双连电容器可另行加入，各和C\(_{1}\)C2并连起来）。
C\(_{T}\)为微调电容器，可在0.00003～0.00006微法范围内选用。
电路中的输入线圈L\(_{1}\)、L2用直径25毫米线圈管，以0.2毫米直径漆包线同方向绕制：L\(_{1}\)绕30圈；L2绕120圈，两线圈相隔5毫米。
L\(_{3}\)、L4、L\(_{5}\)用同样的线圈管和漆包线绕制：L5绕60圈；隔5毫米再绕120圈为L\(_{4}\)；L4上包蜡纸三层后，在它上面靠栅极接线端绕65圈为L\(_{3}\)。(冯报本)
