许多装过矿石收音的爱好者，总想设计安装一部构造简单，装制容易，灵敏度高，而且选择性又能适应各种收音环境的矿石收音机。现在把我们试制的一种性能比较优良的双矿石收音机提出来供大家参考。

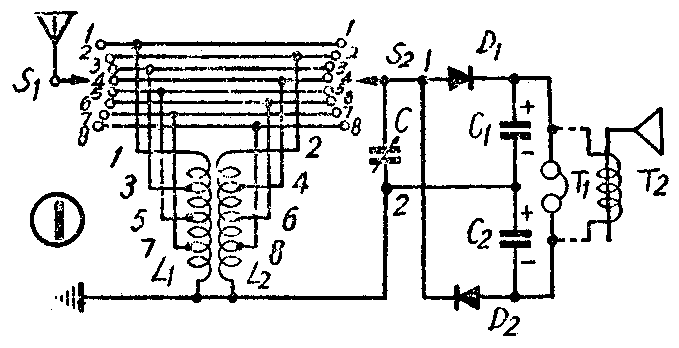

这架矿石机里装了两个矿石、用以提高矿石机的灵敏度，使声音增大。在信号的正半周时，利用一个矿石（图1中D\(_{1}\)）检波，使电容器C1充电；负半周时用另一个矿石（图1中D\(_{2}\)）检波，使电容器C2充电。从图中可看到，这两个电容器上的电压极性是相同的，所以串联后一齐送到耳机，这样通过耳机的电流就比用单矿石时增多了，从而增大了声音。这种双矿石收音机也叫“倍压检波”矿石机。
在提高灵敏度的同时，为了提高选择性，并且使选择性能随我们的需要加以调节，这架矿石机的电路设计成可以变换的，见图1。图中线圈L\(_{1}\)是在8～8.5厘米的胶木管上（纸管和瓷管也可以），用20～22号漆包线密绕40圈,每隔10圈抽一个抽头（见图2）。线圈L2是用同样的漆包线在同样的圆管上密绕60圈，从头起到15圈处抽一个抽头，以后每隔10圈抽一个抽头。线圈L\(_{1}\)和L2的各个抽头按图1电路分别接到分线器S\(_{1}\)和S2的各个接点；两个分线器的对应接触点都连接在一起。
这样，当分线器S\(_{1}\)和S2同时指在图中接点1或2、3……到8时，就组成单回路双矿石收音机电路。调谐回路由可变电容器C\(_{1}\)与线圈L1或L\(_{2}\)配合而成。
当分线器S\(_{1}\)指向1、3、5、7，而对应地把分线器S2指向2、4、6、8时，本机又成了初级线圈为L\(_{1}\)、次级线圈为L2的双回路的双矿石收音机。
当分线器S\(_{1}\)指向2、4、6、8，而分线器S2对应地指向1、3、5、7时，本机就成了初级线圈为L\(_{2}\)、次级线圈为L1的双回路的双矿石收音机。
由于线圈L\(_{1}\)和L2的圈数不同，所以当调节分线器S\(_{1}\)和S2来改变初级线圈和次级线圈的圈数时，就达到了提高选择性的目的。同时，由于电路可以倒换，当对选择性要求不很高时，可以倒换成单回路的电路，以提高灵敏度。
矿石机线圈筒的直径和绕线线径的大小直接影响收音的效果。一般增大线圈筒直径，采用较粗的线绕，可以使矿石机的灵敏度增高。以上采用的线圈数据仅作为参考，大家可以根据具体情况试验，以取得最好的效果。
图3是利用售品再生式三回路线圈设计的一种电路，也是采用分线器倒换成几种不同的电路，以适应不同选择性和灵敏度的要求。图3中1、2点左面部分与图1一样，故省去未画。这个电路除了能提高选择性以外，在收听弱电台广播时，还能避免频率与它邻近的强电台的干扰。
这里采用美通336型线圈，其它再生线圈也可试用。把这线圈的再生圈和次级调谐线圈同一绕向串接起来用作次级圈。把各线头按图3接到分线器S上各点。这个电路中还加了一个100微微法的空气可变电容器C\(_{ф}\)，它的作用，下面将说明。
当分线器S转到不同位置时，可倒换成下列各种不同电路:
1）S转至1点，接成一般双回路电路，选择性一般；
2）S转到2或4点，接成一般单回路电路，这时灵敏度最高；
3）S转到3点，这时天线串接电容C\(_{ф}\)后至L1，调节C\(_{ф}\)可以提高选择性，但灵敏度较低，不过在城市收音已能满足要求；
4）S转到3、4两点之间，即同时接通3、4两点，这时信号直接输入至线圈L\(_{2}\)，所以灵敏度很1高。但更重要的是这时由Cф与L\(_{1}\)构成了一个并联于L2的陷波电路。当C\(_{ф}\)L1调谐到某一电台频率时，则该电台即被旁路，几乎完全由陷波电路漏掉，但其它频率电台的信号却漏去很少。若适当调节C\(_{2}\)，另一个要收的电台就可以明显地被分选出来。例如要收一个频率为f2的低弱电台，同时有一f\(_{1}\)强电台在它旁边干扰，而且f1与f\(_{2}\)很接近。这时，将分线器S转到3、4两点之间，先调C2使收到f\(_{1}\)台最响，后调Cф使f\(_{1}\)台减到最弱（即把f1台信号旁路掉），再调C\(_{2}\)使f2台信号最大，可以往复调几次，这样f\(_{2}\)的弱电台即能明显听到。
5）S转到5、6或7点，天线直接入地，收音机停止工作。
本机采用两个灵敏的矿石作检波，如果用锗、硅或氧化铜小粒，或用晶体二极管来检波，效果更好。注意选择矿石时，两个矿石的灵敏程度要相同或很接近，否则会影响效率。安装时，要注意把每个接头焊牢，接线要尽可能短而粗。两个矿石的连接方向一定要相反，否则没有声音，或声音很微弱。天、地线一定要装好，天线尽可能架高一些，旁边最好没有高建筑物，天线用多股铜绞线较好。地线一定要埋在深于1米的地下，用作接地的金属物件与地土接触面越大越好，接地引线要用粗些的线。
本机也可接舌簧扬声器，如图1中虚线所示。为了使扬声器发声更大些，可把市售的舌簧扬声器加以改制。例如把音圈改用40号左右的漆包线绕2000圈（约100多欧），改小磁极间隙，挫薄簧舌等等。（喜波 林建平）
