电子管的乙电是要用纯粹的直流电供给的，因此交流收音机里需要多加一套电源装置——整流器和滤波器，将交流电变成平滑的直流电才能代替乙电池使用。
除此以外，为了省电，直流电子管的阴极多是做成很纤细的“直热式灯丝”，灯丝两端接上甲电池，它就发射出电子；如果在它的两端接上交流电，那么交流电交变的作用，将会使灯丝的温度也随之变化，使上面发射的电子流也有强弱变化；同时栅极对于灯丝各点的电位也在不停地变化，又影响到它的屏流，结果，电路里会出现交流声，使收音机不能正常工作。虽然直热式灯丝也可以采取一些措施来使用交流电源作甲电，但比较彻底的方法，还是改用“旁热式阴极”，即是在灯丝外面套上一个和它绝缘的金属筒——阴极，阴极上面涂有易于发射电子的激活物，灯丝通电后发热烘热了阴极，它便发射出电子来。由于发射电子的阴极间接受热，所以发热均匀稳定，不会引起交流声。所以现代交流收音机所用的电子管，大部分都是采用傍热式阴极的交流电子管。

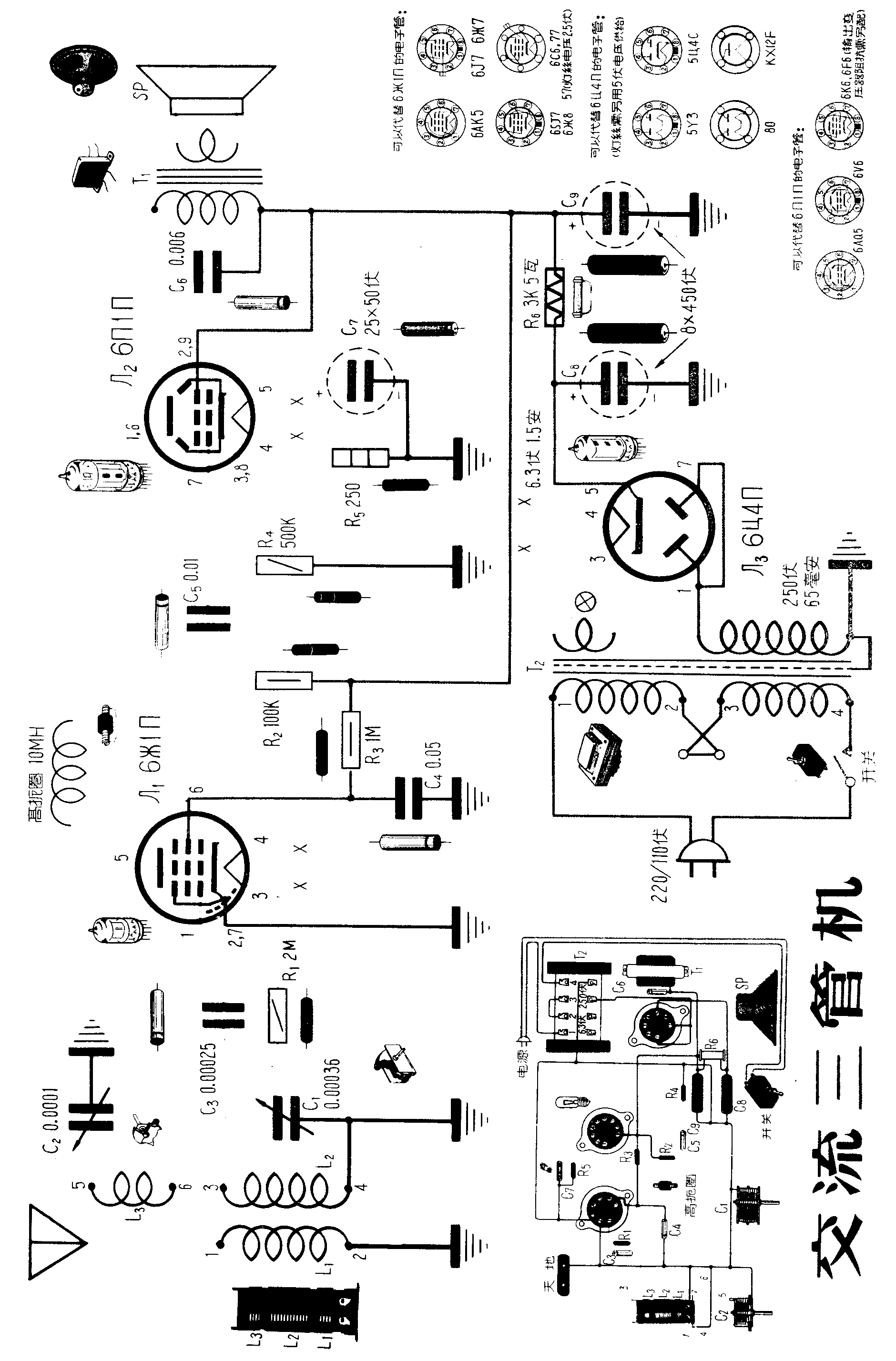

本期封底的交流三管机，是有一级再生式栅极检波、一级音频放大，加上一级电源电路构成的。

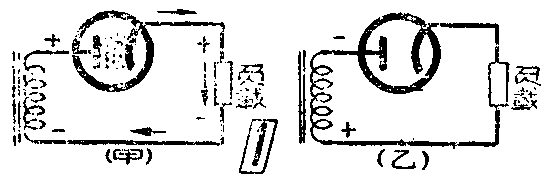

电源供给采用比较简单的半波整流电路，将双二极管6Ц4П的屏极并接起来当作一个二极管使用。经过简化了的原理图见图1。当电源变压器的高压线圈在正半周（上端为正,下端为负）的时候，加在整流管屏极上的电压是正电（图1，甲），这时屏极吸引电子产生屏流，它的方向（见封底）是从电源变压器次级高压线圈上端，流经整流管、电阻R\(_{6}\)和各个电子管的屏极、帘栅极、阴极到地，回到高压线圈下端。这时负载（就是各个消耗电能的电子管）上面有半周的电流通过。在交流电负半周（高压线圈上端负，下端正）的时候，整流管的屏极带负电，拒斥电子，没有屏流产生（图1，乙），负载上面就没有电流。高压线圈上的交流电虽然不停地变化，但是经过整流管的作用，负载上面就只有正半周的电流通过，负半周被截去了，所以这种整流方式叫做“半波整流”。
整流器输出的电流虽然只向一个方向流动。但它的大小还是时刻在变化的，所以它是单向的脉动电流，可以看作是带有交流成份和直流成份的合成电流，波动性很大，还不能使用，必须经过滤波器，使电流“平滑”（更接近直流）以后才能使用。

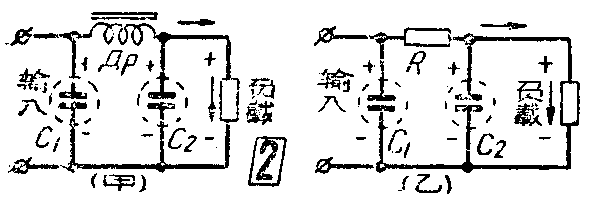

收音机上大多数是采用“电容输入”式的滤波器，线路如图2，甲所示，由两个大容量的滤波电容器C\(_{1}\)和C2与低频扼圈Д\(_{p}\)构成，滤波器的输入端（即整流器的输出端)并上C1,当整流管开始输出电流的时候,C\(_{1}\)也开始充电，直充到近于交流电的最大值；当整流输出电流减小，以及在负半周没有输出的时候，C1就一直向负载放电;到第二个正半周整流管又有输出时才重新充电。由于C\(_{1}\)这种充、放电的作用，使得电流的波动程度减小。低频扼流圈则是阻止电流中的交流成份通过的;在滤波器的输出端再经C2充 、放电的作用，就能使输出的电流接近于平滑的直流电了。C\(_{1}\)的电容量愈大，输出的电压可以比较高，平滑作用也愈好。C2对于输出电压的影响没有C\(_{1}\)的显著，但它是收音机电路中各电子管阴极电流交流成份的通路，对音质有一定的影响。低频扼流圈的电感量也不能太小。在电子管少的收音机中，因为流过滤波器的电流并不大，可以用固定电阻代替扼流圈（图2，乙），以节省费用。
收音部分的检波管是锐截止式五极管6Ж1П,音频放大是功率输出管6П1П,后者有比较大的输出功率，可以推动一个永磁式喇叭发声，音质和音量都要比舌簧式喇叭好。这些部分的工作原理，和上一期的直流二管机是一样的。这里用的是傍热式电子管，末级管的栅偏电压是利用阴极电流流过栅偏电阻R\(_{5}\)时在它上面得到的电压降。C1是提供电子管交流电流成份通路的傍路电容器，使栅极对于阴极的负电位得到纯直流电。

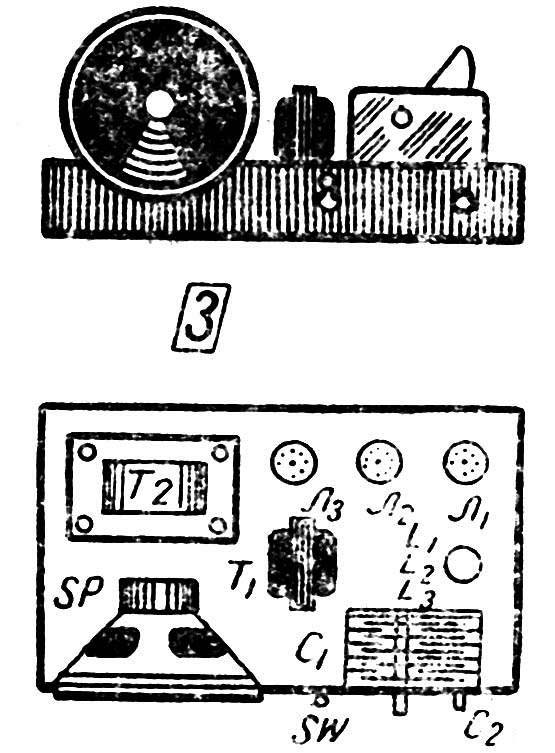

装置交流收音机最好用铁或铝的底盘，图3介绍一种本机用的底盘和主要零件排列的位置，以供参考。
电源变压器可以依图上说明自行绕制。也可以采用现成的售品三灯电源变压器，高压线圈从200至300伏的都能用。四灯、五灯的售品电源变压器这里也是可用的，但它们的高压线圈是全波整流的，只要用一半高压线圈就可以了。
输出变压器初级阻抗是5千欧的，配合6П1П使用，次级要和喇叭的音圈区配。这里用的永磁喇叭口径是125或165毫米的，音圈阻抗多是3.5欧，所以次级的阻抗应为3.5欧，这种输出变压器市上很容易买到。
滤波电阻R\(_{6}\)工作时要发热，所以散热，功率不要太小，装置时要尽量远离其它零件，特别是电解电容器，以免将它们烤坏。栅偏电阻R5的散热功率也不能小于规定值，否则也会损坏或变值。
这个线路里可以代用的电子管已附在图上，换用时一般只需更换管座，其余零件可不更动，但有些输出管要配用合用的输出变压器。还有一些整流管灯丝电压不同，并且是直热式灯丝的，这样电源变压器上就须多备一档5伏2安的灯丝线圈，单独给它使用。
装好后的校验，习惯上是从电源级开始的。交流收音机的电源取自市电，校验时要注意安全，特别是电源变压器必需合乎电气指标。接好线后和线路图对照过证明没有错误之后，电子管先不插入，只留一个指示灯，插上电源后开启电源开关，察看一下指示灯的亮度是否正常。最好能有万用电表，用它的交流电压档量一下灯丝电压和高压是不是合于规定值。然后断开电源才能插入全部电子管，再次开启电源试验这时已有高压直流从整流器输出，用直流电压表（或万用电表的直流电压档）在乙÷和乙-（底盘)之间可以量出电压是250伏左右，说明电源级的工作是正常的。在没有电表的情况下，可用一个8微法450伏的电解电容器代替电表作试验，将它的负端接底盘，正端和乙+碰触一下，会发生一个不小的火花，也可以证明已有高压直流输出。这个电容器试完后，需将两端用一个金属物将它短路放电，以免储蓄在里面的电量不慎击到人体（有些业余者习惯不用电容器而用起子碰在底盘上和乙+短路，直接作火花试验，这种试法对于直热式灯丝的整流管问题不大，如是傍热式整流管，这样做常会因短路时电流很大而将它的阴极烧坏）。
试验时如果发现电源变压器有沉重的嗡声，指示灯很暗甚或不亮，以及有地方冒烟、有焦臭味等，是电源和高压线路上有毛病，应立即拔掉电源插头，详细检查纠正。在没有负载（检波、放大的电子管未插上）的情况下单独让整流部分工作是不允许的，因为整流后的蜂值电压会大部分加在滤波电容器上，把它击穿。输出变压器未接好前也不能将末级管插入机内接通乙电试验，否则它的帘栅极将被烧红，使电子管损坏。这些在试验时都要注意。
此后的校验工作就可和一般的二管机一样地进行，即是依次按一下6П1П和6Ж1П的栅极，喇叭会发出咕咕的响声，最后用金属物碰一下天线插口也有咯咯声，这样，接上天线就能收音。
收音时将再生电容器C\(_{2}\)旋进约三分之二或更多一些，旋动调谐电容器C1，找到电台的叫啸声，再将C\(_{2}\)慢慢旋出到叫声停止，出现清晰的播音为止。如果调谐C1时没有反应，应检查再生圈的接头有没有接反。
这一交流三管机的灵敏度和选择性同上期的直流二管机一样，但是音量比较大，在小房子里收听本地电台是很清晰的，如果有良好的天地线，晚上还可以收到外地大电台的播音。
倘若再有一个电唱机，将电唱头接到检波管去（心线接栅极,隔离线接机壳），就能用来放送唱片，声音也是不小的。（冯报本）
