哑音点的测向误差为何小?

🏠 首页 《无线电》杂志 1961年 🔗 第5期 🔗 第9页 分类:“现代家庭电子制作”电视讲座辅导材料 🔗 阎维礼 🔗

测向时,用磁性天线与直立天线配合使用,可以先确定隐蔽电台信号最强(大音点)的大略方向。然后,再将直立天线拔下来,只使用双向性的磁性天线测向。当磁棒转到顺着刚才测得的大略方向范围内的某一方向时,测向机中会产生无音量输出的现象,这时磁棒指引的方向(常称为“哑音点”方向),就是隐蔽电台所在的方向,并且主观误差大大减小。

哑音点测向误差小的原因有二:其一是人对微弱信号的感觉和区分能力比对强信号更为敏感;其二就是从测向机天线上得到的感应电势,在哑音点方向附近比大音点方向附近变化更显著,这可以从天线方向性图看出来。关于第二个原因我们再定量地分析如下。

图1
图1 🔍原图 (582×773)

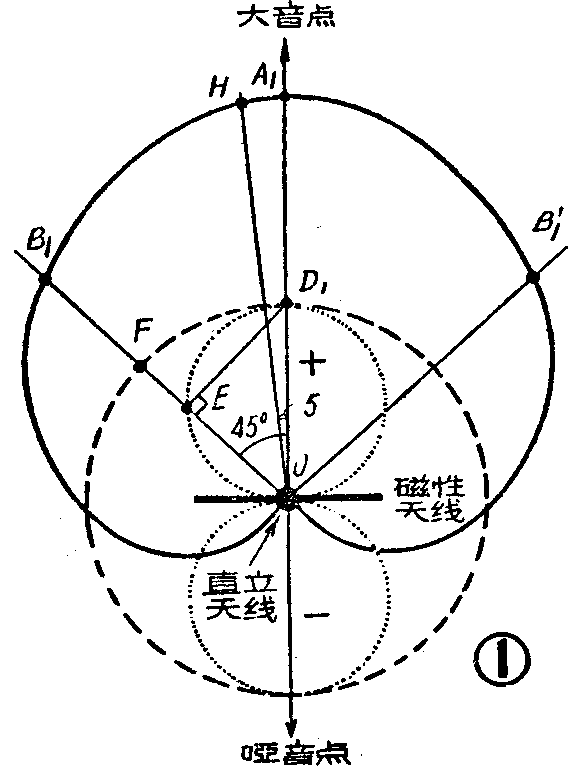

图1中的虚线图是单根垂直的直立天线在水平面内的感应电势的场强方向图;点线图是水平放置的磁性天线在水平面内的感应电势的场强方向图;实线画出的是二者的合成方向图,呈“心脏形”。电台隐蔽在OA\(_{1}\)的方向上,但在实测中,在B1OB\(_{1}\)′的范围内,测向机的音量输出几乎没有变化,这是因为与大音点左右偏离了45°角度的OB1\(_{1}\)′方向上的电场强度与大音点附近(例如偏离5°)方向上的电场强度相差不大。例如设OD1=100微伏,∠A\(_{1}\)OB1=45°,又因上∠OED\(_{1}\),是立于直径上的圆周角,所以OED1为直角三角形,则

OB\(_{1}\)=OB1′=OE+OF+OD\(_{1}\)cos45°+OD1=0.7071OD\(_{1}\)+OD1=1.7071OD\(_{1}\)=170.71(微伏)

类似地,可以求出偏离大音点5°的OH方向上的场强为

OH=OD\(_{1}\)cos5°+OD1=1.9945OD\(_{1}\)=199.45(微伏)

这两方向的场强差为199.45-170.71=28.74,微伏),差别不大。

我们再看看哑音点的情况。此时只需将磁性天线转过90°角,使磁棒顺着OA\(_{1}\)的大略方向水平转劫,当转1(即图2\(_{2}\))的方向时,测向机中会没有音量输出,而这一方向(哑音点)很易测出。

图2
图2 🔍原图 (417×518)

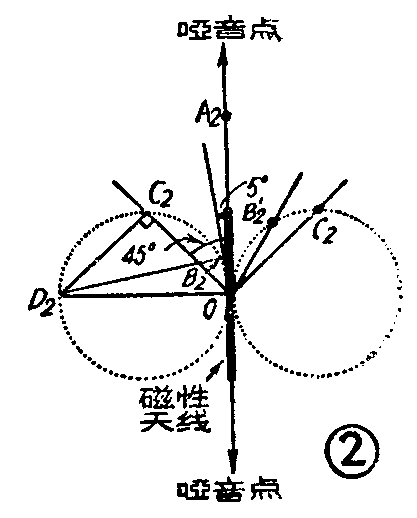

这时方向性图将变成图2的情况。图2中OD\(_{2}\)仍为100微伏,设∠A2OC\(_{2}\)=45°,∠A2OB\(_{2}\)=5°,按照同样计算方法可求出偏离哑音点45°和5°的OC2\(_{2}\)两方向上的场强分别为:

OC\(_{2}\)=OD2cos45°=0.7071×100=70.71(微伏);

OB\(_{2}\)=OD2cos(90°-5°)=0.0872×100=8.72(微伏);

显然,它们的差别要比大音点情况下偏离同样角度的两场强间的差别大得多。如果测向机的灵敏度在5微伏能使听觉感到有音量输出,那么测向误差不超过±5°;此时可以不必听清那一号隐蔽电台发话,因为利用大音点测向时已经听清楚了。利用这种测向法,在20~30秒内即可完成一次测向。

从这里也说明用哑音点测向误差虽小,但必须设法提高测向机的灵敏度。(阎维礼)
