用调谐指示管做成的检验器

编者按：为生产、国防建设服务，是我们无线电爱好者的基本目的。本刊欢迎无线电爱好者们把自己创制的有实用意义的电子器件详细地介绍出来，供大家参考。

在一般收音机上，常常装有一只调谐指示管。它能准确地告诉我们调谐是否正确。调谐指示管又称“电眼”，它发生鲜艳的绿色萤光，非常美丽。但是，它能否利用在其他方面？让我们来做一些设想和实验。

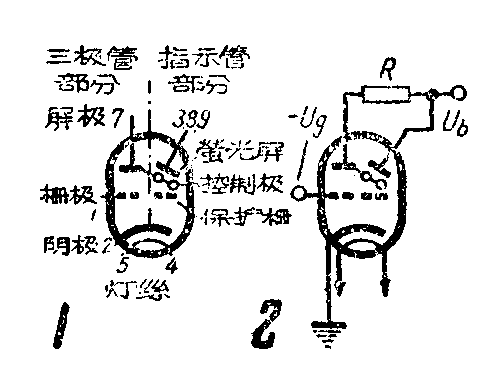

图1是国产6E1П-K型调谐指示管，由两部分组成: 一部分是三极管，另一部分为指示管。指示管部分的控制极与三极管部分的屏极相连，而萤光屏上涂有萤光粉，当阴极飞来的高速电子打上时，便会发出绿色萤光来。

三极管部分的功用是接受信号，操纵控制极。当三极管栅极负电位愈大时，屏极电流变小，负载R的电压降也就愈小，因而屏极与控制极的电位随着升高。如当栅极负电位很大，大到使屏极电流截止时，则R没有电压降，这时，控制极与荧光屏的电位一样高（图2），由阴极飞出的电子直接打到荧光屏上，亮区展开最大。反之,当栅极电位升高时，屏极电流增加，R的电压降也增加，使控制极的电位降低。电子从阴极不能直接打到“靶子”萤光屏上，要绕道，因而在控制极背后留下了一片阴影区。栅极电位愈高，阴影区愈大。

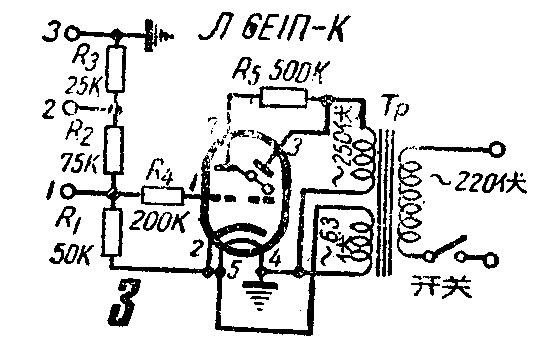

我们的实验，是采用图3的方法：

调谐管6E1П－K的线路，与一般收音机上的接法不同。它的屏极（萤光屏）不需要供给直流高压，而是直接用交流电压，并设法使电子管工作在正半波的情况下。这样就省去了一套整流元件。

由图3可看到，阴极接至6.3伏灯丝电源上。当正半波时，阴极即具有一个+6.3伏的电压。栅极接在R\(_{1}\)、R2之间。为了保护栅极，在线路中串入一个电阻R\(_{4}\)。在R1R\(_{2}\)R3间引出三个端子1、2、3。当端子1、2、3处于不同情况时，萤光屏亮区的变化是：

1）当端子1、2、3处于“空挡”时，在正半波时，6.3伏电压降在R\(_{1}\)+R2+R\(_{3}\)上，而栅极电压取自R1与R\(_{2}\)之间，其大小为

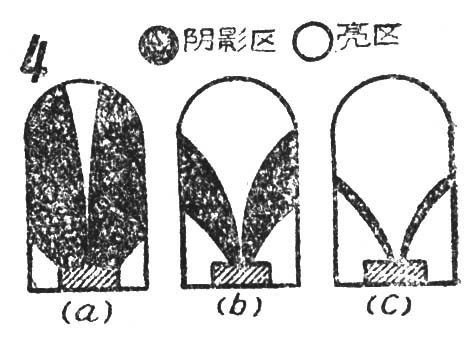

故此时栅极电位较阴极低4.2-6.3=-2.1伏。与此同时，萤光屏与屏极电压的相位也应接为正半波。由于栅极电位较高，屏流大，控制极电位比萤光屏的电位相对低很多，故而阴影区很大，如图4（a）。

当屏极和阴极同时处于负半波时，电子管不起作用，这是因为屏极与萤光屏都是负极,电子不能飞过去。但是因时间很短，不影响工作。

2）当端子1与2接通时，这时R2被短路，栅极电压为

故对阴极为2.1-6.3=-4.2伏。负值较大，萤光屏亮区展开大约一半，如图4（b）。

3）当端子1与3接通时，这时R\(_{1}\)及R3被短路，栅极电压为0,即直接接地，故对阴极为-6.3伏。因负值很大，萤光屏亮区展开也最大，如图4（c）。

本电路可以运用在很多地方，下面举一两个设想的例子。

（一）用来检验工件尺寸

机械加工工厂在大量生产中，工件的检验占很重要的地位。如果采取本电路用来检验工件的尺寸，可以提高效率。

采用电触传送器，示意图如图5（a），用废千分表改装也可以，如图5（b）。三个接点1、2、3分别与电路中之1、2、3相接。

工件合格，活动触点处于中间位置，此时相当于“空挡”位置，阴影区最大。

工件尺寸过大，超出上极限偏差，活动触点与右固定触点相碰，R\(_{2}\)被短路，亮区展开一半。

工件尺寸过小，超出下极限偏差，活动触点与左固定触点相碰，R\(_{2}\)R3被短路，亮区展开最大。

电触传送器事先需用两个标准件校准。

如果只检验一个极限尺寸，端子2可空着不用。

（二）用来了解水位高低

在水位标杆上固定三个绝缘架，如图5（c）。在绝缘架上接三个铜棒1、2、3，再分别与电路端子相接。

当水位储满时，1与3经水接通，亮区展开最大。同样道理，水位下降一半时，亮区也只展开一半。而当水位低于一半时，阴影区最大。

这一电路的优点是简单、节省元件，同时，灵敏度也相当高。由于电路用电很省（高压只有几个毫安，灯丝0.3安），电源变压器很小（可用电铃变压器改装）。

在焊接电源线时，应当特别注意次级高压与灯丝电压之间的相位关系。荧光屏、屏极与阴极应同时处于交流电压的正半波，或同时处于负半波，即相位应当相同，方能保证电路正常工作。这可以用下述方法检查：线路焊好后，接通电源，将端子1与3相碰，如果亮区由最小突然增大，说明正常。反之，要将灯丝（或屏极）的电源线，两端对调。

如果在上述第二种情况工作时，亮区展开不是一半，可以调整R\(_{1}\)R2R\(_{3}\)之间的比例来修正。

此外，电子管可以采用EM-80或其他类型的调谐指示管，如EM-11，6E5C等等，只是线路以及电路中元件数据要重新选定。（黄道芬）
