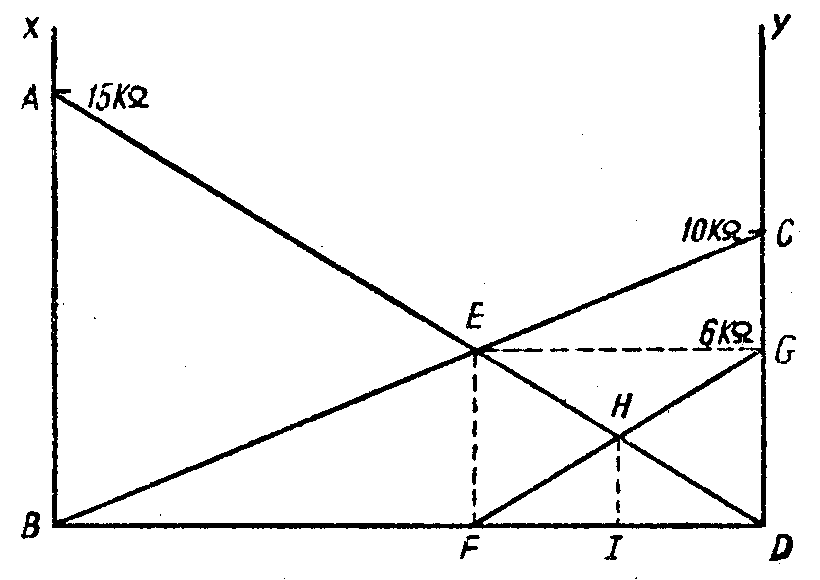

应用公式\(\frac{1}{R}\)=1;R\(_{1}\)+\(\frac{1}{R}\)2或R=R1\(_{R}\)2;R\(_{1}\)+R2）来计算并联电阻，虽然不是难事，却也相当麻烦。利用下面的图解法，可以很快地算出两个或两个以上电阻的并联数值来。图中XB和YD是两条平行的直线，距离BD是任意的，在XB和YD两条直线上刻有常用的按相同比例尺度标明的电阻值，如果要计算一个15千欧和一个10千欧电阻的并联值，只要在XB上取AB=15千欧，在YD上取CD=10千欧，连结AD和CB、交点为E，垂线EF的长度所对应的电阻值（6千欧）就是这两个电阻的并联值。实际应用时，可将XB、YD和BD画在厘米方格纸上，在硬纸板上粘好，用一张透明纸蒙在上面，连结AD，从连结BC的直尺和AD相交处就可以很明显地读出EF的数值。计算三个电阻的并联值时，也可以用同样的方法。即在计算出头两个电阻的并联值EF以后，再在YD上取GD等于第三个电阻的数值（例如为6千欧），连结GF交ED于H，HI所代表的数值（3千欧）即为三个电阻AB、CD、GD的并联值。(时云)
