最简单的晶体管收音机

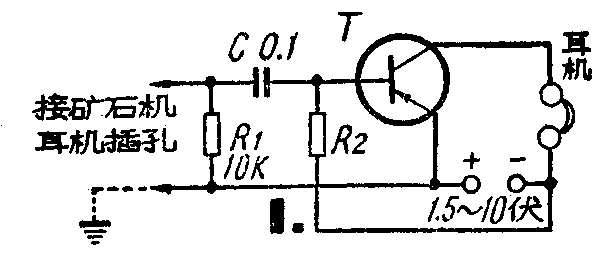

给矿石机加一个图1所示的简单的晶体管放大器，可以使收音的响度提高很多。如果把几个耳机串联起来接在集电极电路内，就可以供几个人同时收听广播。

图中的T可以用任何型式的小功率晶体三极管，如П1，П6，П13～П15等。它接成共发射极放大电路。放大器的输入端接到矿石机的耳机插孔中，检波后所得出的音频信号加到晶体管基极和发射极之间，经过晶体管放大，在耳机中放出声音。R\(_{1}\)代替了矿石机中耳机的地位，给矿石检波器建立了直流通路。电容器C用来将矿石机和放大器的供电电源隔开。R2用来确定工作点，建立起所需的起始集电极电流。将R\(_{2}\)的数值在50千欧到2兆欧的范围内变化，可以使集电极电流在很宽的范围内变动，从而可以改变晶体管的工作点，使放大器最有效地工作。具体选择R2时，可以将一个1～2兆欧的电位器和一个500欧的电阻串联，代替R\(_{2}\)接在电路中。仔细调节电位器，使耳机中的声音最大而且悦耳（此时集电极电流为0.4～0.5毫安）。然后烫下电位器及电阻，测量一下它们的阻值，这就是最合适的R2值。这时就可以按照这个阻值选一个电阻焊到电路中去。在调节时和电位器串联一个500欧的电阻，是为了防止电位器转到短路时使基极和集电极短路，因而使发射结流过过大的电流。

供电电源可以用1.5～10伏的任一种电池，例如几节或一节手电筒电池。耳机最好用高欧姆的（2000欧的）。

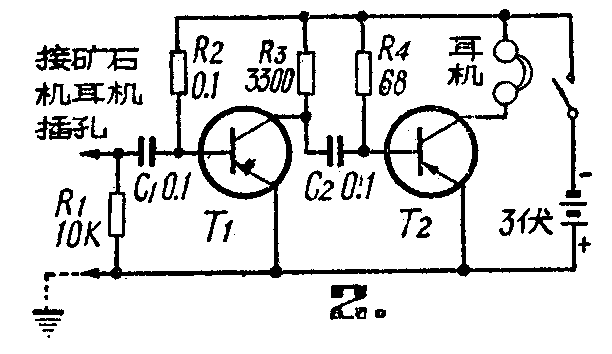

图2示一个两级放大器。它是由两个图1的放大级组成的。由第一个晶体管放大了的信号经过耦合电容器C\(_{2}\)加到第二个晶体管的基极。供电电源通过R3加到第一个晶体管的集电极。T\(_{1}\)和T2采用任何小功率晶体三极管都可以（П1、П6，П13～П15）。两个管子的集电极电流分别由R\(_{2}\)和R4来确定，T\(_{1}\)的集电极电流应调到约0.5毫安，T2的应调到1毫安左右。(工)

我利用两个晶体三极管、一个晶体二极管和其它很少的零件制成了一个收音机。全部机件和电池一道装在一个塑料香烟盒内。由于使用了磁性天线，可以不接天地线。

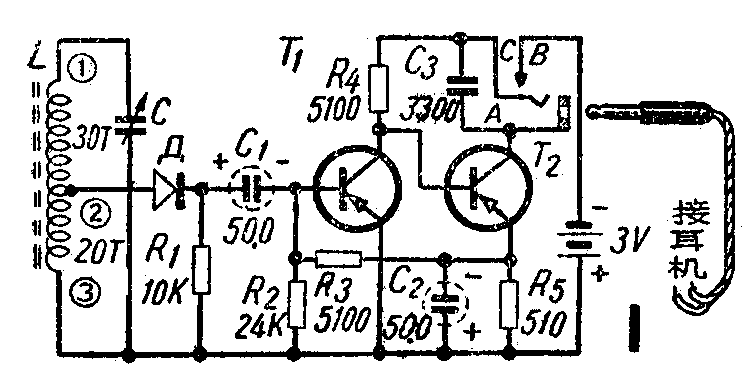

这个收音机的电路如图1所示。在磁性瓷棒上绕50圈作为磁性天线兼调谐电路电感元件L。为了使天线接收到的功率尽可能无损耗地输送到检波器，调谐电路线圈的品质因数（Q值）应尽可能高，而它的固有电阻应和由检波器方面引入调谐电路的电阻相匹配。因此，调谐电路和检波器间采用自耦变压器耦合，在线圈的20圈处作一抽头②接到检波器去。利用600号垫整电容器（300微微法）作为可变电容元件C。

检波器Д可用任何型式的晶体二极管（Д1型，ДГ-Ц型等）。高频电流在LC电路中谐振，由抽头②送到Д，经检波得出音频信号后，再由晶体三极管T\(_{1}\)和T2进行两级低频放大。T\(_{1}\)T2可用任何型式的小功率放大管（П1、П6或Пl3）。

两级放大都接成共发射极电路。图中电源供给的方式保证直流电流能有深度的负回授，两个晶体管的工作点能自动建立，在换用晶体管或温度变化时，工作点能够很稳定。为了减小体积，各电阻均采用1/4瓦以下的小型电阻。各电阻、电容器的数值注明在电路图中。

本机的耳机插口兼作电源开关。当耳机插入时电源自动接通，拔出时自动断电。这样可以省去单独的电源开关，同时可以不致因忘掉关闭电源而浪费电池。

零件和装配

线圈L。在华北无线电器材厂出口的M4型磁棒（直径10毫米，长55毫米）上面，用自制9股绞合线绕50圈。绕法是一圈挨一圈地绕在磁棒中央。并在20圈处作一抽头。为了减少磁通损失，绕制时不垫绝缘纸，直接贴着磁棒表面绕。9股绞合线是用旧扼流圈中拆出的45号漆包线9股捻成的，长度约2米左右即可。焊接时每段都应当刮去漆皮，吃锡焊牢。

调谐电容器C。选用外差式收音机上用的垫整电容器很合适，当旋紧时，电容量可达300微微法左右，收听中波波段基本够用。用时将螺钉一端焊接一只手柄以便于调节。这种电容器体积较小，并且比用塑料介质电容器时声音要大很多。

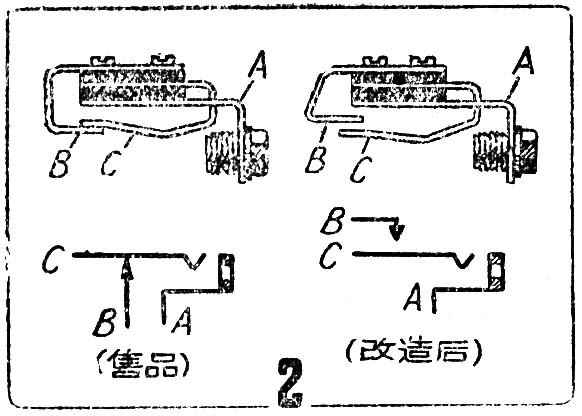

耳机插口。为了兼作电源开关，需将售品小型插口象图2那样加以改造，即改为当插塞插入后，BC点接触（售品全是插头插入后，BC点分开）。

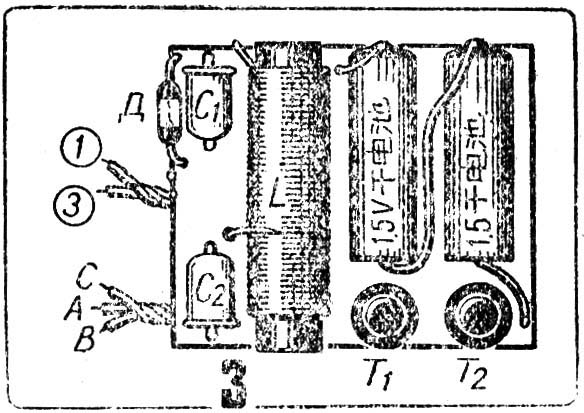

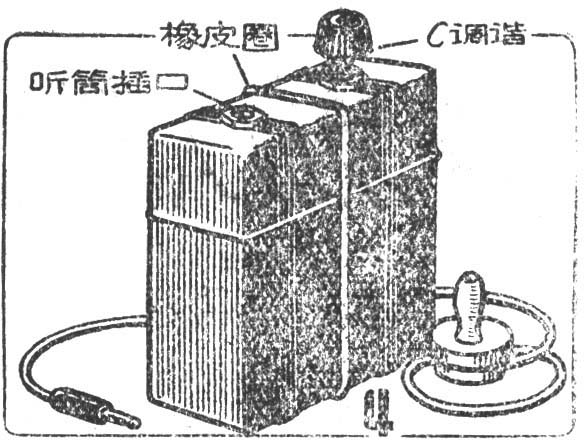

装配。取60×60毫米厚纸板或胶木板作底板。一面安装电池、电解电容器、磁性天线等较大零件，如图3。另一面焊接电阻等小零件。另外把调谐电容器C及耳机插口一并装在盒盖上面（图4）。然后分别用软线和底板上的相应点连结，以便于检查时取出。全机装好后，核对无误，轻轻塞入盒中，用一个橡皮圈（“猴皮筋”）箍在外面，防止盒盖掉开。(名)

图中是一架再生式晶体管收音机的电路图。电路中用了三个晶体管：T\(_{1}\)用作再生检波，T2和T\(_{3}\)用作低频放大。

磁性天线L\(_{1}\)兼作调谐电路的电感元件。被接收的信号加在调谐电路L1C\(_{1}\)上，通过耦合线圈L2加在T\(_{1}\)的基极上。T1起着可调再生检波器的作用。L\(_{3}\)为再生线圈，再生的大小由可变电阻R1来调节。电容器C4用来阻碍高频信号通过低频电路，并能改善检波器的工作。电阻R\(_{2}\)上的低频信号经过级间耦合电容器C3加在T\(_{2}\)的基级，由T2和T\(_{3}\)作两级低频放大。低频放大器第一级的集电极和第二级的基极采用直接耦合，耳机接到T3的集电极电路内。

收音机安装在25×85×110毫米的长方形塑料盒内，再生检波器和低频放大器安装在3×85×10毫米的夹布胶木薄板上。在薄板上安10个焊片，所有零件都装接在这些焊片上。

T\(_{1}\)可以采用任何小功率高频晶体管或截止频率较高的低频晶体管（如П1Й、П6Г、Пl0、П\(_{11}\)等）。T2和T\(_{3}\)可选用任何形式的低频晶体管。磁棒用直径8毫米，长65毫米的。先在上面裹一两层黄蜡绸，再用7股45号纱包线在上面绕62圈作为L1。L\(_{2}\)L3都绕在L\(_{1}\)的外面。耦合线圈L2大约绕15圈，再生圈L\(_{3}\)的圈数由试验来决定。电容器C1用固质绝缘的，但要改装，即把原来的绝缘片换为同样形状的云母片，这样可以提高收音机的灵敏度。

固定磁棒时，不要采用金属零件。在它的轴上套一段橡皮管，然后把橡皮管粘在底板上。电池用漆布或绝缘带子包住，放在收音机匣子里。因为耗电极省，任何小型电池都可以用125小时左右。

收音机的调整，在于确定再生检波器和低频放大器的状态。在输入回路上接上天线和地线再生圈L\(_{3}\)暂时不接，这时三极管T1就是平常的检波器。选择电阻R3、R\(_{4}\)和R5，使所接收的电台达到最响，但又保持声音的清晰和不失真。

调好低频放大器后，拿去天地线，在磁性天线外面用和L\(_{1}\)相同的导线绕5～10圈作为L3并按电路图接好。然后先把电阻R\(_{1}\)旋到最大阻值处，耳机内应有断续的振荡声。如果没有振荡，可把再生圈的两个接头对调试一试。如果还是没有振荡，就应当增加再生圈的圈数。调节L3的圈数，使得R\(_{1}\)旋到正中间的位置时振荡刚好停止。

在调整中如果发现较低频率的电台在C\(_{1}\)旋出很多时才能收到，这时不必改变L1的圈数，只要把C\(_{1}\)的固定螺丝旋松一些就可以了。

收音机所消耗的电流不超过2毫安。由于电源无去耦电路，当接用的电池内阻较大时，可能发生间歇振荡，这时就应当加上去耦电路或更换电池。这架收音机能够推动一个阻抗为10欧的635毫米（2.5时）小型喇叭，它的输出变压器可用华北厂出品的小型输出变压器。(江启炽)
