建筑用的木材，要求具有一定的温度。可以采用电子技术来测木材的湿度，方法比较简便，在实用上有很大意义。以下介绍一种电阻法湿度测量计，可用来监视木材的干燥过程，随时可读出木材的湿度，并且当木材湿度达到规定值时能自动发出信号。

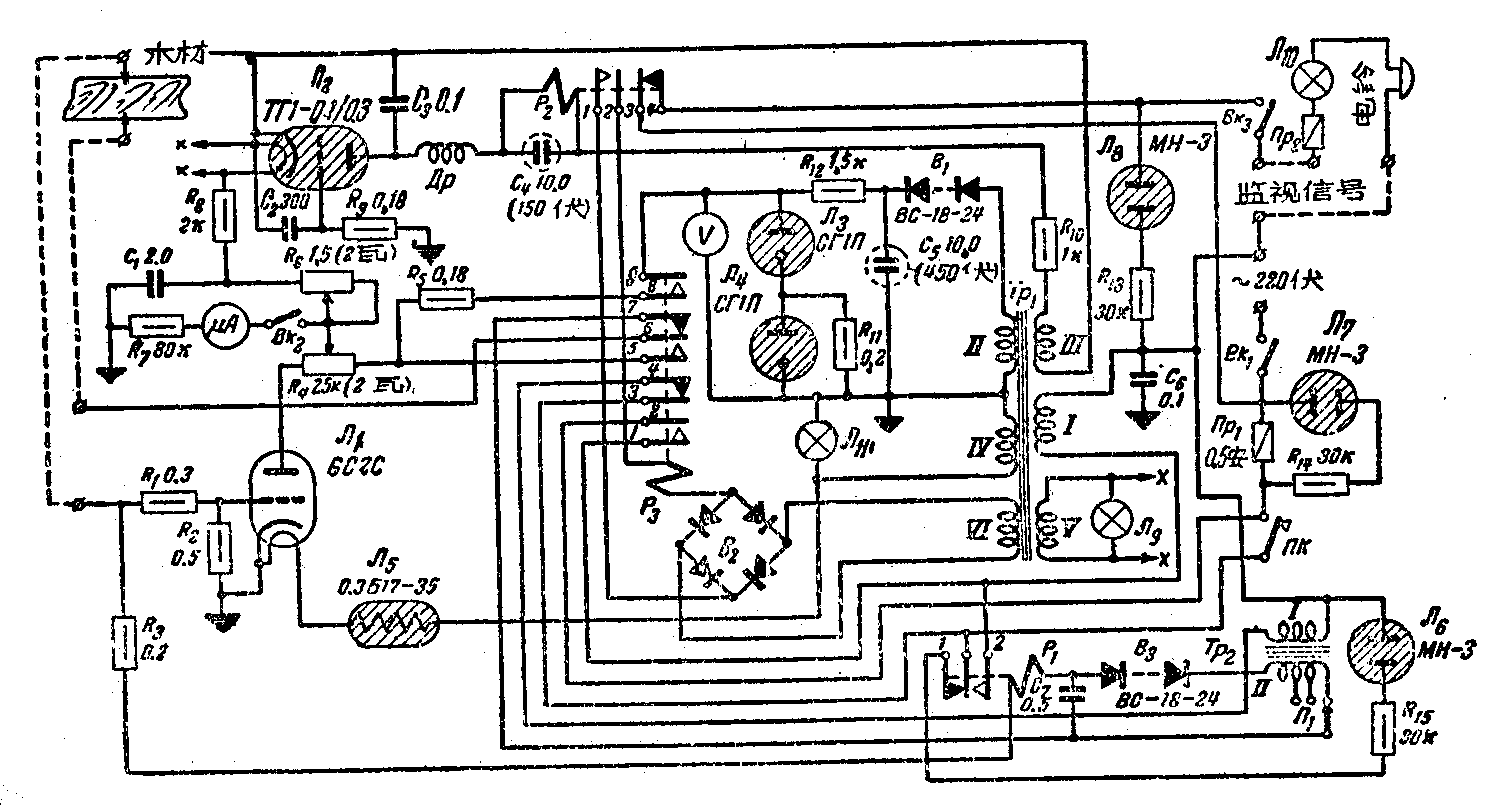

这种湿度测量计的工作原理很简单。我们都知道木材的电阻是随着木材湿度而变化的。因此，只要测出木材的电阻，就可据以判断木材的湿度。但是，木材的电阻很大，随湿度的变化不很显著，必须采用一些特殊的办法来测量。下图所示的电路中，用电子管Л\(_{1}\)组成一个直流放大器。Л1的输入电压取自电阻R\(_{2}\)，而R2与木材串联。木材湿度发生变化时,它的电阻也变化，使这一支路中的电流相应地变化，改变R\(_{2}\)上的电压降。R2上的电压降变化后，Л\(_{1}\)管的屏流也相应地变化。由于电子管的放大作用，这时屏流所反映的木材电阻的变化就比较显著了。用一个微安表μΑ测量Л1屏路中电阻R\(_{4}\)的电压降，如果事先校准微安表的刻度，直接刻成湿度值，那末微安表量到的电压值就直接表示为湿度值，使用起来十分方便。
为了能在木材湿度到达规定值时自动发出信号，采用闸流管Л\(_{2}\)组成监控电路。适当选配电阻R6、R\(_{4}\)等值，可以使闸流管Л2在木材湿度到达规定值时截止工作。这时继电器Ρ\(_{2}\)释放，其接点3—4接通信号灯和警铃的电路，发出木材已干燥适度的光和声的信号。P2的另一组接点1—2控制继电器Ρ\(_{3}\)，当Ρ2释放时，这组接点切断电子管Л\(_{1}\)的电源电路。电容器C2与R\(_{9}\)的作用是防止外界强力脉冲电压（例如附近的强力无线电发射机、大功率的电动机等产生的脉冲电压）干扰闸流管的工作。当刚接通电路时，电子管Л1的灯丝还未烧热，电阻R\(_{4}\)上的电压降不大，这时闸流管Л2可能截止，接入C\(_{2}\)后，就能防止产生这个缺点。闸流管的工作电压为70伏。
电路中的其它零件的作用分述如下：
TP\(_{1}\)是电源变压器，有5组线圈。第Ⅰ组是初级线圈，经P3的接点1—2、熔丝ПP\(_{1}\)（0.5安）、开关BK1接到220伏交流电网。氖灯Л\(_{7}\)与熔丝并联，当熔丝烧断时燃亮。第Ⅱ组线圈供给电子管Л1的屏压。第Ⅲ组线圈供给闸流管Л\(_{2}\)的屏压。第Ⅳ组线圈经平稳灯Л5供给电子管Л1的丝压。第Ⅴ组线圈供给闸流管Л\(_{2}\)的丝压，信号灯Л9表示线圈Ⅴ是否正常。TP\(_{1}\)接入电源时，应按下开关BK1，并且要按下电钮ПК。这时220伏电源经BK\(_{1}\)、熔丝ПP1、电钮NK、P3的3—4接点、TP\(_{2}\)线圈Ⅰ而接通，继电器P1因TP\(_{2}\)接入电源而动作，它的接点2接能TP1的电源。以后，由于P\(_{2}\)、P3相继动作，TP\(_{1}\)的电源改由P3继电器的接点1—2接通，便不受电钮ПК和继电器P\(_{1}\)的控制了。
B\(_{1}\)是硒整流器，按半波整流电路连接。C5、R\(_{12}\)组成它的滤波器，而氖灯Л3Л\(_{4}\)是它的稳压器。借助电表Ⅴ，可读出Л1管的屏压数值。
继电器P\(_{1}\)是极化继电器，作起动和检查电路用。它的动作电流由变压器TP2经整流器B\(_{3}\)供给。当按下电钮ПК后，变压器TP2的线圈Ⅰ接通220伏电源，氖灯Л\(_{6}\)燃亮，同时继电器P1即由TP\(_{2}\)的次级线圈经B3整流器、电阻R\(_{3}\)、木材得到劫作电流。继电器P1动作后，氖灯Л\(_{6}\)熄灭，表示至木材的线路正常。上面谈到，继电器P1还控制TP\(_{1}\)的电源。如果TP1和Л\(_{l}\)、Л2的工作正常，则信号灯Л\(_{9}\)、Л11、Л\(_{8}\)燃亮，并且从电压表V上可读出Л1的屏压电源数值。阐流管Л\(_{2}\)动作后，继电器P2即吸动，使Л\(_{8}\)熄灭。
继电器P\(_{2}\)有两组接点，接点1—2控制继电器P3，接点3—4除控制信号灯Л\(_{8}\)外，还控制信号灯Л10及警铃电路，当闸流管截止时，接通Л\(_{1}\)0及警铃，发出光和声的信号。
继电器P3有三组接点，它吸动后，接点1—2就接通供给TP\(_{1}\)的220伏电源；接点5—6—7换接，5—6把木材接入Л1的屏栅电路，6—7切断P1的电路；接点8—9接通Л1的屏压电路。（扁译）
