许多无线电爱好者都想学习抄收和拍发电报。要练习收发报,首先要准备一部音频振荡器和一个电键。这一套机件一般叫做“收发报练习器”。收发报练习器有各式各样的,有的可以供三、五个人练习用,有的可供几十个人用,无线电爱好者要想得到适合自己需要的练习器,最好自己动手来制作,这样也学习了工程制作的技术。下面介绍一种比较经济实用的收、发报练习器,所用零件节省,结构不复杂,可供二、三十人练习收、发报使用。

一、电路

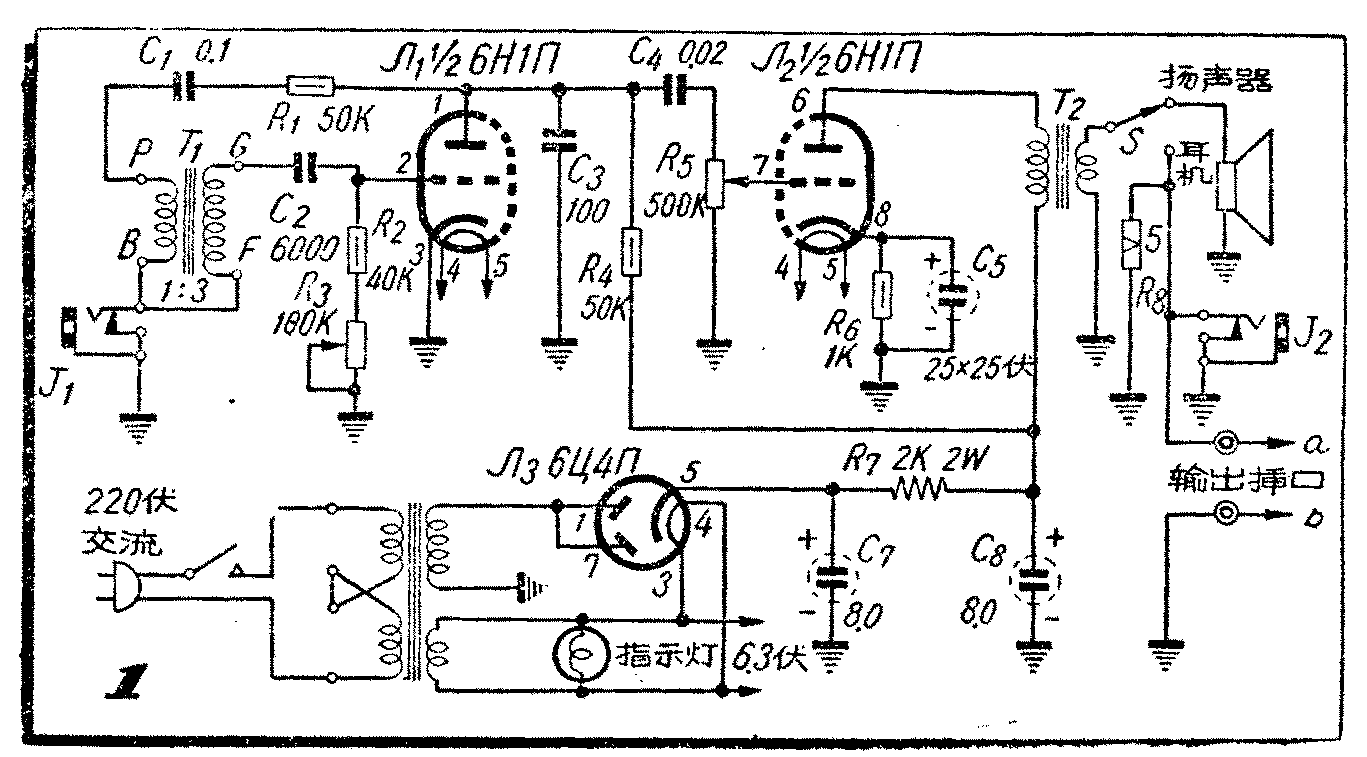

图1是音频振荡器的电路。电子管6HlП的一半(Л\(_{1}\))做音频振荡管;另一半(Л2)做音频放大管。在振荡管部分,音频电压由电子管Л\(_{1}\)的屏极,通过R1C\(_{1}\)和音频变压器T回输给电子管的栅极振荡回路,使产生振荡。Л1的栅极电路中的R3可以调节振荡的音调。电阻R\(_{1}\)用来控制回输电流的大小,从而控制振荡的强弱。C1是隔直流电容器,用以避免屏极电压通过变压器T\(_{1}\)的初级短路到地(因为初级线圈对直流来说电阻很小)。C3是高频旁路电容器,R\(_{4}\)是负载电阻。

图1
图1 🔍原图 (1367×757)

音频振荡电压由负载电阻R\(_{4}\)上取出,经过交连电容器C4和电位器R\(_{5}\)加到放大管Л2的栅极上。调节R\(_{5}\),可以控制振荡声音的强弱。电阻R6是放大管的阴极电阻,用以产生自给栅偏压。C\(_{5}\)是交流旁路电容器,让音频电流通过。音频信号经过放大后,再经过输出变压器T2加到一个单刀二掷开关S上。开关S向上扳,接通扬声器发出声音;开关向下扳,接通耳机,扬声器断开。

电子管Л\(_{3}\)用作整流管,整流电路与一般收音机的一样。

二、工作原理

在振荡回路中接有插孔J\(_{1}\),供教练员或辅导员插电键用。这里的电键实际上就是串接在电路中的一个开关。按下电键时,把振荡回路接通,使音频振荡产生,经过放大后放出去。抬起电键时,振荡回路中断,振荡停止,输出端便没有声音。这样,电键就控制了振荡的有、无和长、短,于是音频振荡器输出端扬声器中就听到了“滴”、“打”的电报信号声音。插孔J2供教练员插耳机,监听自己的发报声音。

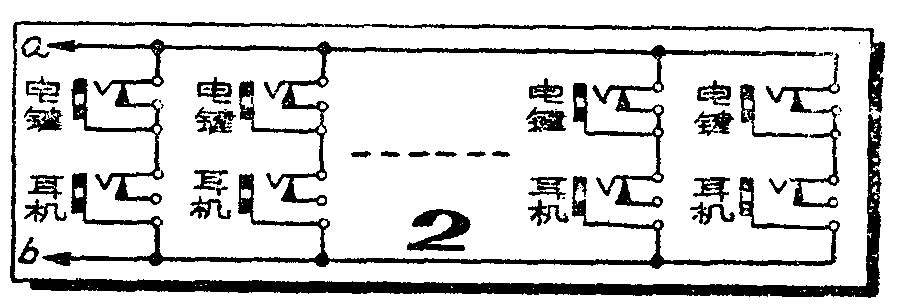

当输出端开关S扳在耳机的位置上时,输出变压器被接到a、b两端子上,在它上面并联接了许多对插孔(见图2)。每对插孔供一个参加练习的人使用,其中一个插耳机,一个插电键。

图2
图2 🔍原图 (905×305)

收报:收报时,每个人都不插自己的电键,这时所有耳机都并接在音频振荡器的输出端。因此都能听到教练员发出的电码,可以一面听,一面抄收。

发报:发报时,各人可以插上自己的电键。这时教练员的电键应从J\(_{1}\)中拔出,因此有连续不断的振荡声音从输出端送出。通过各人的电键和耳机。耳机中声音的有、无和长、短由自己的电键控制,也就是电键按下去有声,抬起来就无声;按得长些,声音就长些;按得短些,声音就短些。这样就可以达到“自发自收”的目的。而且各人的电键只能控制自己的发报声音,因此不会互相干扰。

三、安装

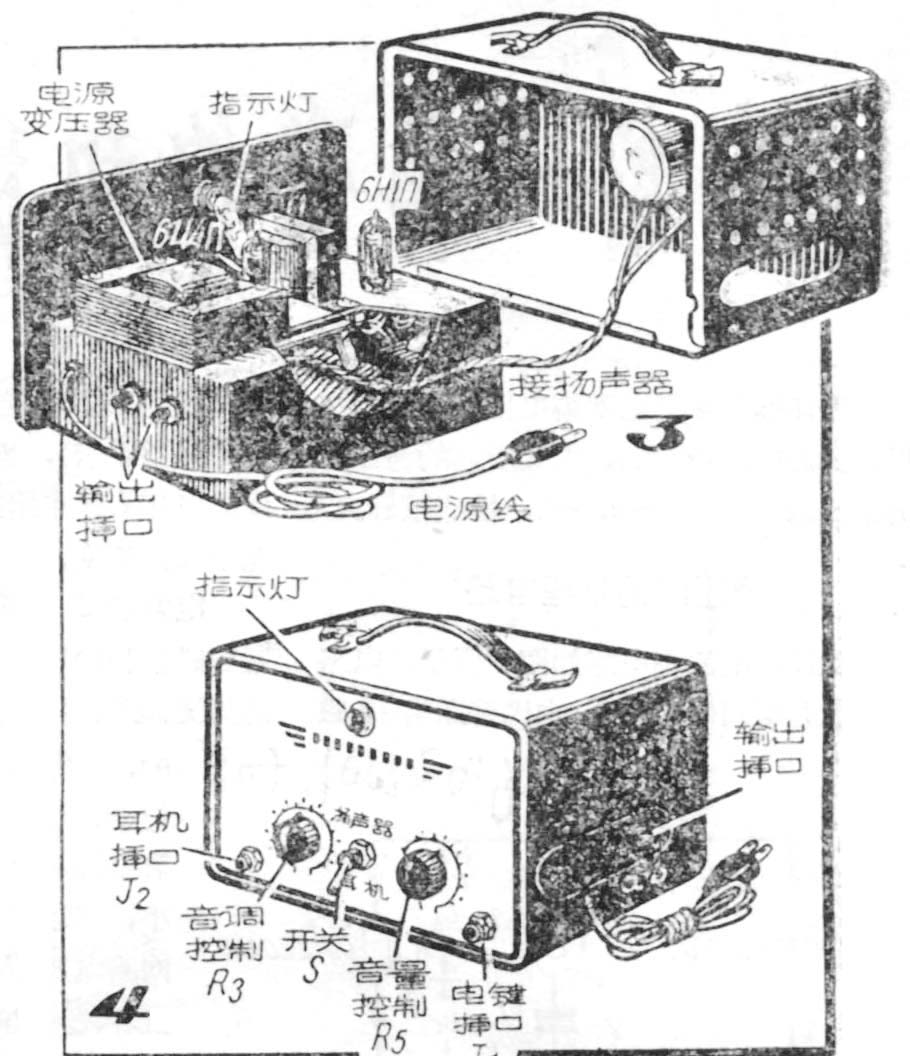

这架音频振荡器的结构与一般收音机相似,这里不再详细介绍。图3、图4上画出了机中各主要零件在底板和面板上的位置。为了使用方便,振荡器的音量、音调控制器和教练员的电键、耳机插孔都放在前面面板上。为了节省地方,扬声器(125毫米永磁式)装在机箱的后背板上。电源线和输出插孔(a、b)安排在机箱右边,以便于连接。这一装置方法仅供参考,制作时应考虑具体情况自行设计安装。

图3
图3 🔍原图 (910×1056)

四、电键的制作

爱好者如果买不到现成的售品电键,自己制作一个也很容易。这里介绍一个木制的电键。

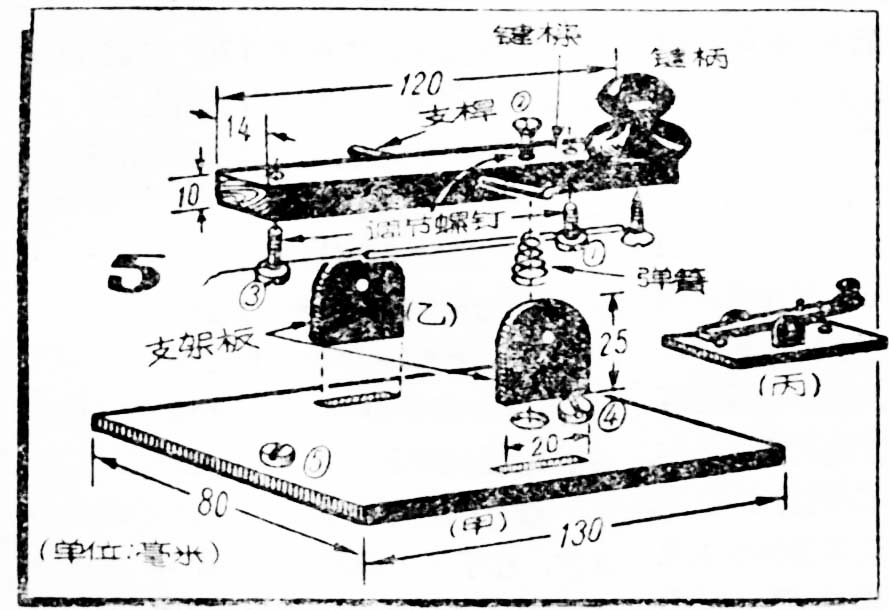

具体制作方法如下:先做一块座板,如图5,甲。在座板上挖出两个小长方槽。再做两块支架板(图5,乙)。把支架板插入槽内,并用万能胶胶牢。支架板上要钻两个小圆孔,用以架起键梁。

图4
图4 🔍原图 (889×610)

键梁是用一根硬木条做成。一端用螺丝钉安上一个键柄;并如图上所示,装上三个调节螺钉①②③;然后再横向地安一根支杆(粗铁丝做)。做好后把键梁的支杆穿到支架板的孔内固定好,在中间的一个调节螺钉②下压住一个弹簧;在座板上对准螺钉①③的位置上安两个大头螺钉④⑤,这样就做成一个电键了。

弹簧可以用钢丝盘绕制成。电键各部分的参考尺寸见图5。

装好后要仔细调节,使接点①与④之间距离合适,弹簧弹性适当,拍发电报时用力自如,不费劲。

由电路引来的接电键的两根线,一根应接在座板上靠键柄一头的接点螺钉④上;另一根线要接到调节螺钉①上,可以先固定到螺钉③上,再沿键梁引一根线接到螺钉①。

做好的电键外形见图5,丙。(黄懋广)
