电视机的安装和使用

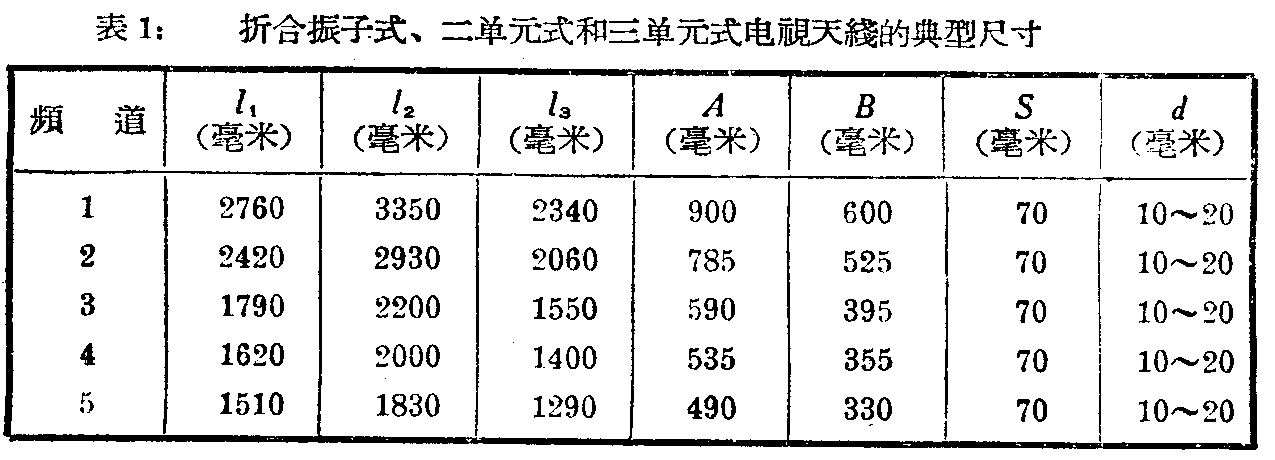

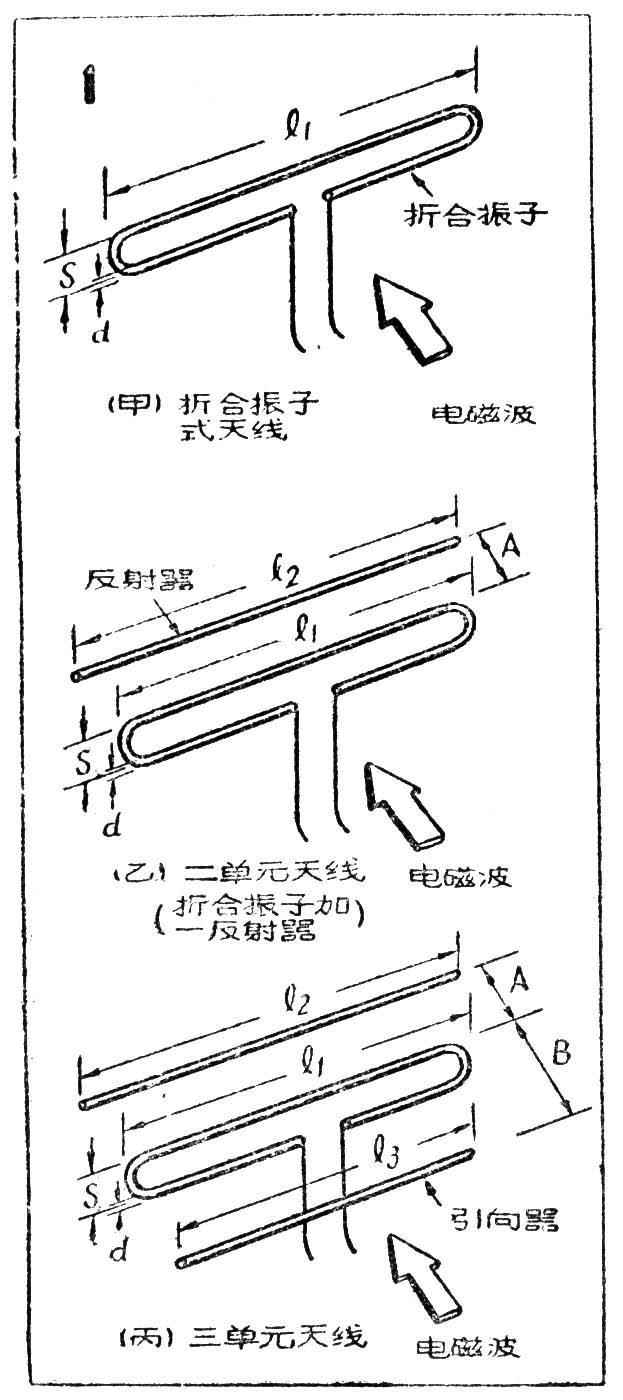

图1画出了折合振子式、二单元式和三单元式三种最常见的室外电视天线。这些天线在1～5频道时的典型尺寸列在表1。室外天线自己也可以做。最好的材料是铝管或钢管。如果没有这些材料，也可用较粗的铜丝来做，因为铜丝机械强度较差，需要用瓷绝缘子固定在木架上，效果也不差。

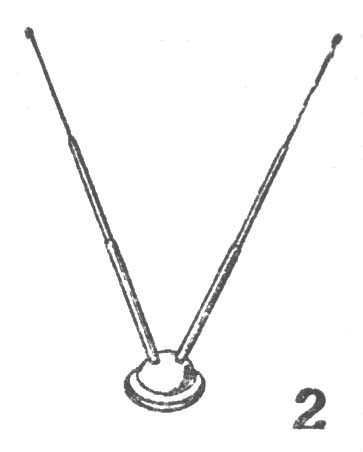

现在市售的室内天线多采用套管式的，如图2所示。使用这种天线时除了注意位置与方向外，还要调整两棒的长短和夹角，以便获得最好的接收效果。

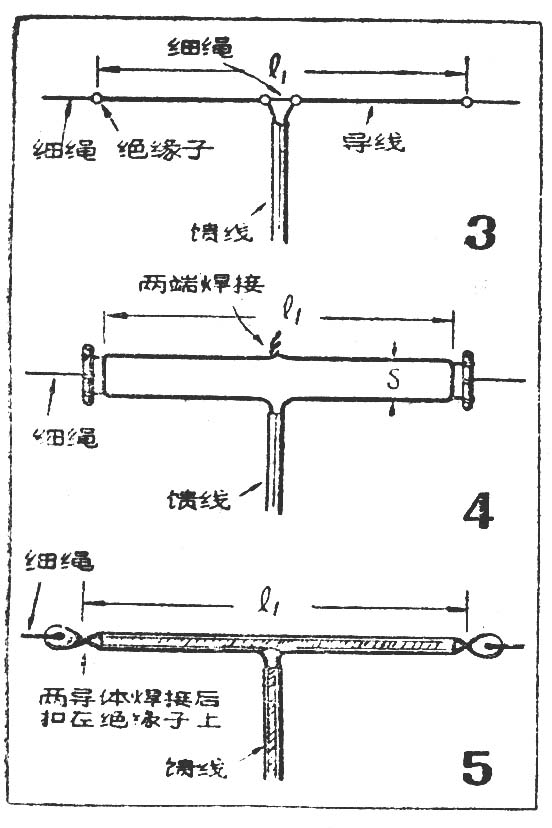

自制室内电视天线最简单的方法，是用普通馈线或玻璃线向两边分开，作成简单半波振子式天线（图3）。这种天线中间和两端都要加上绝缘子，并用细绳拉紧。此外，也可以做成折合振子式的天线（图4）。它是用玻璃线拆开后圈成一个长方框，把两个线头接在一起并焊牢；框的两个短边用木棒拉住。另一种折合振子式天线如图5所示，是用一段普通的平行双导体扁馈线，在每端都剥开绝缘皮后，把两根导线焊接起来；然后在其中一根导线的中点切断，断开后的两头接到电视机的馈线上。以上这些天线的尺寸可以从表1查出。

自制的室内电视天线，如果有合适的屋顶或场所，也可以装在一些比较坚固的支架上，放到室外架设起来。这样效果要好得多，但它经不起风吹雨打，容易损坏。

以上介绍了各种常用的电视天线，究竟采用哪一种好呢？这要看电视机的灵敏度和接收地点的电磁波强度，以及干扰大小来决定。一般离电视台约5～6公里以内，应用简单的室内天线就可以获得相当好的接收效果。但在离电视台较远的地方，应该用室外天线。在距离电视台约15公里以内，可以采用普通的半波振子式天线、折合振子式天线，或是折合振子加一反射器的二单元式天线。更远的地方需要采用比较复杂的三单元式天线。有时虽然离电视台很近，但由于干扰较大，或反射波比较严重时，也必须采用比较复杂的天线。如果离电视台很远，或者干扰及反射波非常严重时，就应考虑选用很复杂的天线了。

电视机接收效果与电视天线安装得好坏有很大关系。在架设室外天线前，应当首先选择合适的地点，以便于架设和维修。一般说，天线架得越高越好；天线和电视台发射天线之间最好没有障碍物阻挡；此外，天线离街道越远越好。但要取得最好的效果，还必须在实地架设时，根据接收到的图象质量试验决定。所以选择天线最合适的位置时，应一人在电视机旁调整观察，另一人转动天线，直到屏幕上的图象有足够的对比度、最清晰、而且干扰及复影最少、声音最佳时为止。如果在初步选定的位置上改变天线的方向，尚不能获得比较理想的效果，可以将天线架得更高一些，或换一个地方，有时会得到显著的改善。有时天线架得低一些反而效果更好，这就要多方面试验决定。如条件许可，也可以换用其它型式的天线进行试验，以取得最好的效果。

电视天线还必须架设得坚固可靠，因为一般架设比较高，维修是不大方便的。如果天线杆很长，应在杆的三边用短于半波长的铁丝拉线加绝缘子拉紧。此外，天线还应远离大面积的金属物和其他天线，以及各种产生火花的电力线路和设备。

室内的电磁波强度比室外要小得多，最坏的情况下相差20～30倍，但在离电视台较近的地方，即使在室内，电磁波还是很强的。一般来说室内电磁波场强的分布是很复杂的，各点的强弱相差较大，很可能在某些位置上图象清晰度降低，或收不到声音。因此，在装置室内天线时应特别仔细地选择天线的位置和方向，有时甚至必须倾斜地装置天线。

架设自制室内天线时可以将其中一端的拉绳固定在墙上，然后再转动另一端，使天线上下、左右和前后移动，或者挪动位置，以求获得较好的效果。

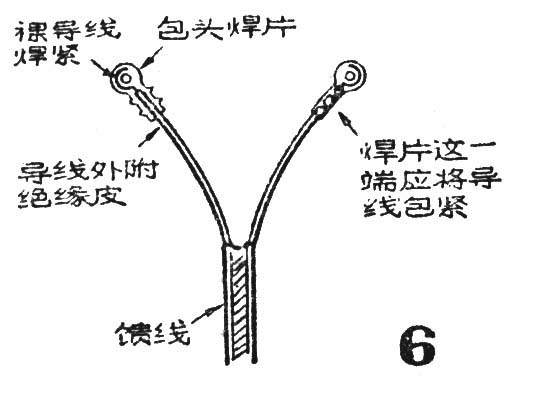

馈线的安装对接收质量也有一定的影响。常见到的馈线，多是特性阻抗为300欧姆的平行双导体扁线和75欧姆的同轴电缆。扁线馈线价格便宜、损失小，因此用得比较普遍。装设馈线时要注意牢固，因为一般说，馈线柔软易断，又常遭风吹雨打，装不好很容易使馈线断裂。馈线最容易断的地方要算它和天线连接的地方，因为这里要剥去绝缘物，露出金属导线，机械强度就特别低；在这里最好使用包头焊片连接，接法是先剥去导线的绝缘，将金属导线焊在焊片上；再用焊片的带齿的脚把导线的绝缘物包紧，如图6所示，然后将焊片与天线导线用螺丝固定。馈线最好由天线下引约1/4波长再转弯，并且每隔一定距离用绝缘棒将它固定于天线撑杆或墙上，以免刮风时把馈线拉断。但是馈线不应紧贴撑杆，特别是金属撑杆和墙壁；也应远离金属物体，电力线路、电机和水管等。在进入室内之前，应装设避雷器。穿过墙壁时应有瓷管保护，最后再接到电视机的天线插头上。有些用户，舍不得剪去多余的馈线，留着卷成一团，这将影响图象质量。

此外，在干扰较大的地方，馈线最好能每隔一市尺扭转一次，这样可减小干扰。馈线和电视机的阻抗匹配也很重要。虽然现在市面上的电视机和馈线大多都是300欧的，但是售品馈线的规格往往有些出入，因此可能发生某些程度的不匹配。为了改善匹配，可以用一张锡箔纸包住馈线由靠近电视机一端慢慢向外移动其位置，如果原来匹配不好时，当移至某处可能会使信号增强。对室内天线来说，阻抗匹配的问题通常是可以忽略的。

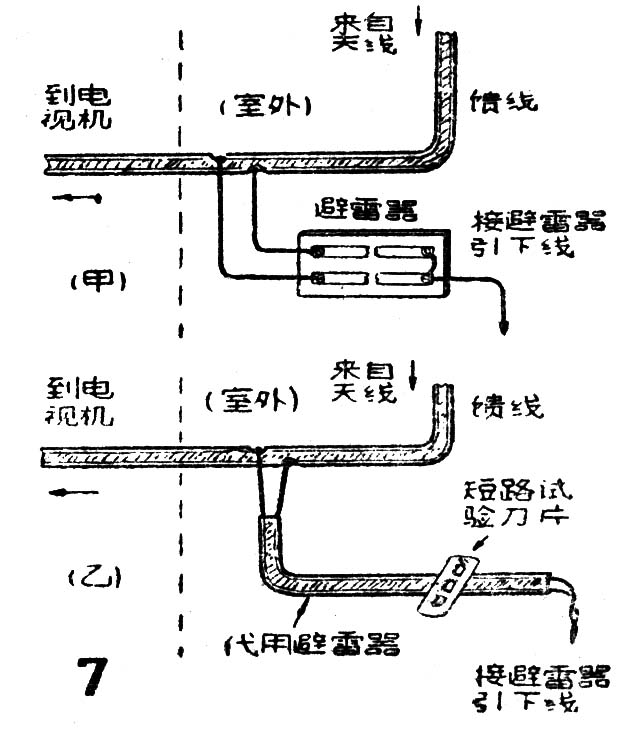

为了防止电视机遭受雷击和其它事故，天线架设得不能比附近的避雷针高，也不能靠近它，更不能将天线直接架在避雷针的上面。如果天线的撑杆是由金属作成的，最好用直径为4毫米以上的铜线将它通地。除了要注意这几点以外，还必须装设避雷器。避雷器可以在市面购买，或是自己装作。馈线的每一根导线都要连接一个避雷器。两个避雷器的一端各接在馈线的一根导线上，它们的另一端互相连接起来，用直径4毫米以上的铜线，或用稍细的多股铜线绞合起来和地线相接（图7，甲）通地。避雷器装设的地点应在室外能避雨的地方，最好装在馈线穿入墙壁以前。最方便的是把水管或暖气管当作地线，把接地铜线牢接或焊在它上面。也可以用半米左右的铜铁等金属管锤入潮湿的泥土中作地线；也可以采用两根或三根1～2米长的铜线埋入0.5～1米深的地下作地线。不论采用铜管或采用多根铜线来作地线，都要擦亮刮干净后和避雷器引来的铜线接牢，并焊接起来。另一种防雷的方法（图7，乙），是在馈线上未进室内的地方并接上一根约2.5米长的馈线，在有电视广播时用刀片从线末端起在各处割破绝缘，使两根导线互相短路，同时看光屏上的图像，总有一点处这样短路不会对图像有影响，那末就在这里把绝缘去掉后绞合或焊接起来，然后接到地线。这段馈线就用作为代用避雷器，它也有防雷的作用。

但不论采用哪一种方法，在暴风雨时还是要将天线插头从电视机上找出。室内天线一般不需要加装避雷设备。

图8介绍电视机天线和馈线的一种安装方法，供作参考。

电视机是一种比较复杂的机器，应该注意保护，以避免损坏。电视机在运输过程中应该避免震动，在冬天运回家后最好等几小时后再接上电源开机使用。电视机在家里放置的地方也要很好选择，不要放在门窗等空气流动大的地方，也不要放在过热、过冷和过份潮湿的地方。一般最好放在干燥和温度变化最小的地方。此外，也不要让阳光和从窗户进来的光线直接照射在荧光屏上面。电视机还应稍高樯壁以利通风散热。为了减少机内的灰尘，可以盖上布罩，但在电视机工作时必须拿掉，否则影响机器散热。

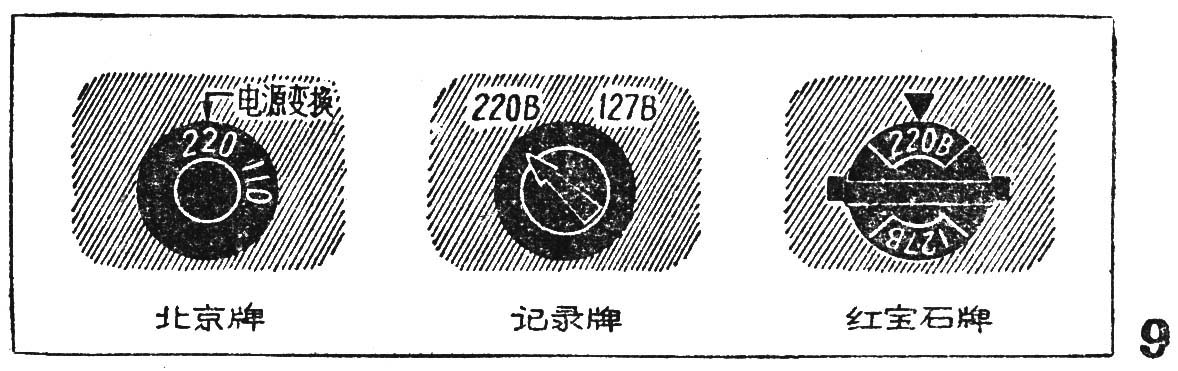

对电视机的电源电压应特别注意。一般电视机总设计得可以用几种不同电压的电源工作。使用时，应该根据当地市电电源电压的高低。变换电视机的“电源转换插子”，使电视机工作在这一电压上，以免损坏机器。电源转换插子一般是圆形，置于机箱后面背板上。常见几种电视机的电源转换插子式样如图9所示。转换时，将插子拔出，使箭头或小三角等其它指示标记对准当地市电电压数字，例如“220”伏，然后再插进去。应该注意当电视机的电源电压一旦改变，则所需用的保险丝也应改变，这种改变和电压是相反的：当电源电压增加一倍时，就要将保险丝改用容量小一半的；反之就要加大容量。例如电视机原来用110伏电源工作，现改用220伏电源工作时，保险丝就应当由4安培改用2安培的。在插电源插头以前，先不要打开电视机电源开头，以便万一有失常情况，马上关掉电源开关。对于市电电源电压的变化也应注意，一般电视机在市电电压变化高5％和低10％的范围内工作是可以的，但是在某些个别地区可能超过这一范围，例如白天或是深夜，电压可能高出10％，而在傍晚则可能降低到超过20％。电视机在正常的电源电压下工作，电子管的寿命最长。电压太高时，会使电子管寿命缩短，各部件容易损坏。但是，电压太低时，也要损害机器，并不会象有些人设想的可以延长电子管寿命；同时电源电压太低时，图像的质量就要降低，例如水平尺寸减小，亮度、对比度不足和同步不良等。当电视机使用日子较长，性能衰退时，这种情况特别严重，甚至一到傍晚电压低时就看不到图像。为了稳定电源电压的变化，有条件的话可以采用稳压器。

此外，保险丝是容易烧断的，换上的新保险丝规格要一定要和原来的相同；如果保险丝换上后仍连续烧断，那末电视机内部可能发生故障，必须暂停使用，进行修理，这时不能换上容量更大的保险丝继续使用。

最后要指出：电视机内部机件上有一万多伏的高电压，足以致人死命，使用时，千万不要在电视机工作时打开机箱背后的盖板和保护显象管用的长胶木套筒，以免发生触电，危及生命。有几项调节部分是在机箱内的，必须懂得电视机原理、掌握布线情况和各点电压，有熟练的带电操作经验，才能打开机箱背板进行调整，调整时仍必须十分小心，必须站在与地绝缘的物件如椅子、桌子上，并且最好只用一个手去调节，另一手不接触机器和任何导电体。（北京广播电视服务部）
