对于小型的实验室、业余无线电爱好者以及修理收音机的人员来说，常常会遇到各种无线电机器，它们要求不同的供电电源。如果有一个“万用电源”，就很方便。这里就打算以一架“万用电源”的实例，来简明地说明它的工作原理。这样，在我们需要它的时候，就可以根据原理，设计出适合我们需要的设备来。
图1是它的原理电路图。图中T\(_{1}\)是总电源变压器。它一共有12个抽头，可以分别和80伏到240伏的12种电源电压相适应。又由于这些抽头每个复接有两个头，所以从转换开关П3上可以相应地选出80伏到240伏的交流电压。
直流高压是用两个6П14П管接成三级管作可控制的全波整流。直流甲电是用氧化铜或硒整流器作桥式整流。丙电是用6Γ2П将6.3伏灯丝由压放大后整流供给。
现在将上述各部分工作原理分别介绍如下。
由于6П14П内阻很小，接成三极管后内阻更小，所以很适合作可控制整流。控制原理是这样的，从图中可以看出栅极较阴极为负，且当电位器P的滑接点向上移动时6П14П的栅电位变高,即栅负压减小，故内阻变低, 电流通过6П14П的降压小，输出就高；反之，当P的滑接点向下滑动时栅极电位变低，即栅偏压变大，6П14П的内阻就增大，它上面的降压就大，输出电压就低。这样调节电位器P就可以达到调节直流输出电压的目的。在这个电路中直流高压约可得到从80伏到400伏的调整范围。

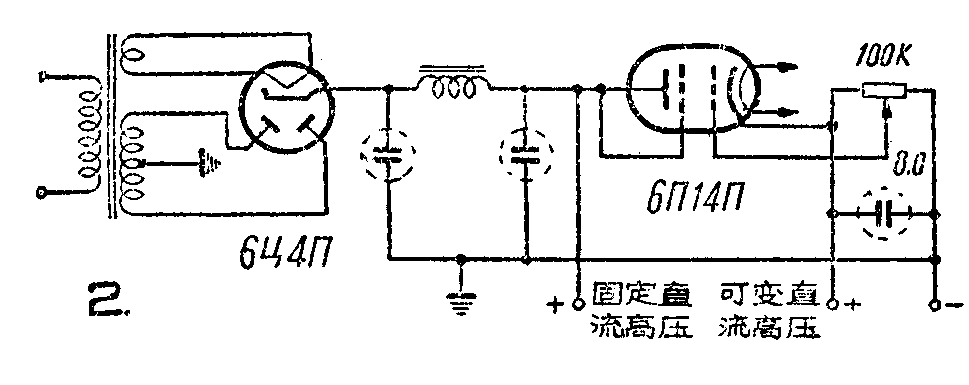

这个电路除了可以调节外，还有自动稳压的作用。例如当输入电压降低或直流负荷增大时，在P两端的电压也低，这就使6П14П的负栅压也自动减小，内阻也就减低，结果使输出直流电压又自动回升。反之，当输入电压增高时，情况刚好相反，也能获得稳压效果。另一种电路如图2，以6Ц4П作全波整流，以一个6П14П作控制管。这样, 控制管可以放在滤波器之后，因而可以获得固定和可变两种直流高压。图1中的输出电流只要小于2×6П14П的板耗即可。若用图2电路，其最大输出电流则要看所用整流管的额定输出以及控制管的板耗而定。开关П4用来控制直流高压，Л\(_{2}\)可用6.3伏的小灯泡，可用作直流高压保险丝并兼作高压指示灯。
直流低压，即供给直热式电子管灯丝用的电源，用氧化铜或硒整流器接成桥路,使输出容易平滑。输出平滑滤波电容器要用得大一些，至少得100微法以上。否则因电流较大，扼流圈就要相当庞大。这里的扼流圈可以用截面积为12×18毫米的硅钢片，0.47毫米径的漆包线，以绕满为止。
丙电的供给是用6Г2П（或6SQ7）的三极部分将6.3伏的灯丝电压放大，然后再用它的二极部分整流而得。这个电路对一般收音机或扩大机中的电源变压器没有几十伏抽头的场合是非常方便的。在这部“万用电源”的电路中由于电源变压器有80、90、100伏等抽头，所以也可以用更简单的方法，例如从80伏抽头处抽出，用一个6X2П来整流。

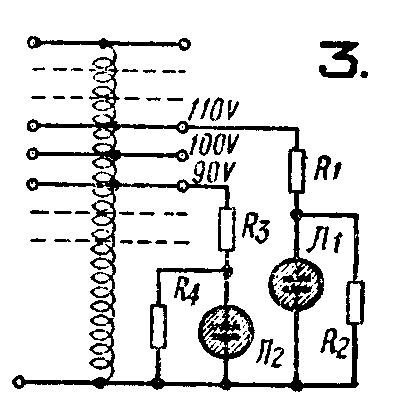

由于市电输入端是有抽头可以变换的，所以一定要有一个交流电压表M，固定接在220伏抽头处,以观察市电电压的高低。否则在市电输入端变换抽头以适应低电压后，当市电电压突然由低变高时,易特变压器本身或它所供给的设备由于或电压太高而烧毁。如果不用电表的话，也可以用两个氖灯接成如图3那样，作电压变化上、下限报警器。这里R\(_{1}\)、R2及R\(_{3}\)、R4各作分压器用。如用一般市售60～90代的氖灯,可将Л\(_{1}\)接在110伏处；Л2接在90伏处，(R\(_{1}\)+R2)：R\(_{2}\)可取110:60左右，（R3+R\(_{4}\))：R4可取90:60左右。至于它们的绝对数值则要看所采用的氖灯型号而定，电流小的电阻用得大些，电流大的电阻应用得小些（一般R\(_{1}\)、R3可取50K左右），可在实际试验中决定。校核时先用220伏的交流市电接在220伏处，调整R\(_{3}\)及R4和R\(_{1}\)及R2的比例，使Л\(_{2}\)皮光，而Л1应不亮；然后将220伏市电接到240伏抽头处，这时使Л\(_{1}\)及Л2都不亮；再将220伏市电接到210伏抽头处，这时应使Л\(_{1}\)及Л2都发亮。调好后即可以根据两灯的亮与不亮来调节输入电压的抽头；当两灯都亮时说明市电电压过高应提高进线抽头；当两灯都灭时说明市电太低，应降低抽头。正常时应该是Л\(_{1}\)不亮，Л2亮。(沈成衡)
