怎样调整电视机

使用电视机必须在电视广播台准备播送节目之前，根据电视台所播送的测试图进行调整。在开机调整以前应首先检查天、地线是否接好，有无接触不良之处。然后把无线插头插到无线插孔内，一般有两个插孔：接收地点离电台远时，把天线插入1:1（或A1）的插孔内；距离近时要改插在10:1（或A2）的插孔内。同时还需要在1:1插孔内插入一个衰减器。这种衰减器在“北京”牌等电视机里是用一个带有300欧电阻的插塞；在“红宝石”和“纪录”牌等电视机里用的是带75欧电阻的插塞。然后插上电视机的电源插头，等待开机。

首先旋动频道选择旋钮。如北京电视台是第二频道，就可旋到“2”上。然后开启电源开关。此时亮度旋钮和黑白对比度旋钮要旋到最小，音量控制旋钮旋到中间位置，稍过片刻就会听到电视台的播音。等2分钟后，旋动亮度旋钮，增大亮度，在电视机的荧光幕上就会出现一条条光亮的细条（“光栅”）。接着，再转动黑白对比度旋钮，就会在幕面上显出黑白方格测试图象。

如果收到的图象不停地向上或向下滑动，或者变成上下两半幅，以及好几幅重叠等现象，这是垂直不同步。那么只要旋动垂直同步旋钮，就可使图象稳定下来。如果图象上的黑白方格不正常，出现歪斜、斜花纹和斑点等现象，这是水平不同步。那就要将水平同步旋钮左右来回地旋动，直到使黑白方格明显正常为止。如果水平和垂直都不同步，画面将乱成一团，这就要先把水平同步旋钮调好，使图象出现，如仍向上或向下滑动，这时再调节垂直同步旋钮，使图象稳定下来。

接着调整水平幅度和垂直幅度旋钮，使图象尺寸和宽高比符合要求。电视台播送出来的画面，它的宽度与高度之比是4:3，荧光幕的宽高比也是4:3，调节时可以把收到的图象幅度调节到正好和荧光幕的边缘相吻合。然后，调节垂直、水平两个直线性旋钮，把每个黑白方格都尽量调成为正方形。这两个直线性旋钮和两个幅度旋钮是互有影响的，调节时要配合得当。

图象的幅度和线性调好后，图象还可能很模糊，这时需要调整聚焦和频率微调旋钮。调节聚焦时，亮度和对比度旋钮要大致放在中间的位置。调节时要使白方格内的细线条愈细愈分明愈好。一般常用的机器，正常时幕面中央部分聚焦比较好，边上稍差。

等到图象调到比较清晰之后，接着再调整频率调旋钮，使收到的图象达到最清晰。调节时要慢慢旋动旋钮，使任意两个个方格的顶点相距尽可能最近。但要注意，当图象最清楚时，声音可能减小，而且不动听。反之，声音最大，图象又可能不是最清楚，这就要反复来回调整，使两者配合得当。最后，再调节一下音量和音质，使声音更好。

等到正式广播节目开始后，再将黑白对比度旋和亮度旋钮两者搭配着略加调节，使图象不“生硬”或暗淡模糊，而是既清晰又真实，光线柔和不刺眼，看起来感到很舒适。

关机时，最好先将亮度旋钮旋到最小的位置上，然后再关断电源，并拔下电源插头。等到下次开机使用时，如果图象正常，只要调节亮度和黑白对比度这两个旋钮就可以了，其他旋钮不必再旋动。

在调整中，有些调节项目可能彼此互相牵制，例如调节直线性，可能使画面的尺寸改变；对比度的减弱可能影响到同步的保持，等等。因此调整时就要反复来回调整各有关的旋钮。

有时图象不正常是因为有好几个旋钮都没有调好，仅仅调整其中一个或乱调一顿都不可能获得良好的效果。这时必须冷静下来，一个一个有步骤地进行调整。例如当图象乱成一团时，要先把黑白对比度旋钮稍旋小些，再把水平同步旋钮调好，使图象出现。如仍向上或向下滑动，这时再调节垂直同步旋钮，使图象稳定下来。如果图象出现畸形状态，那就需要调整幅度和线性这几个有关旋钮了。但是在节目进行中，不容易把活动画面的幅度和直线性精确地调节好，一般没有严重的畸变就可以了。等到下次开机器时再按黑白方格测试图作精细的调节。

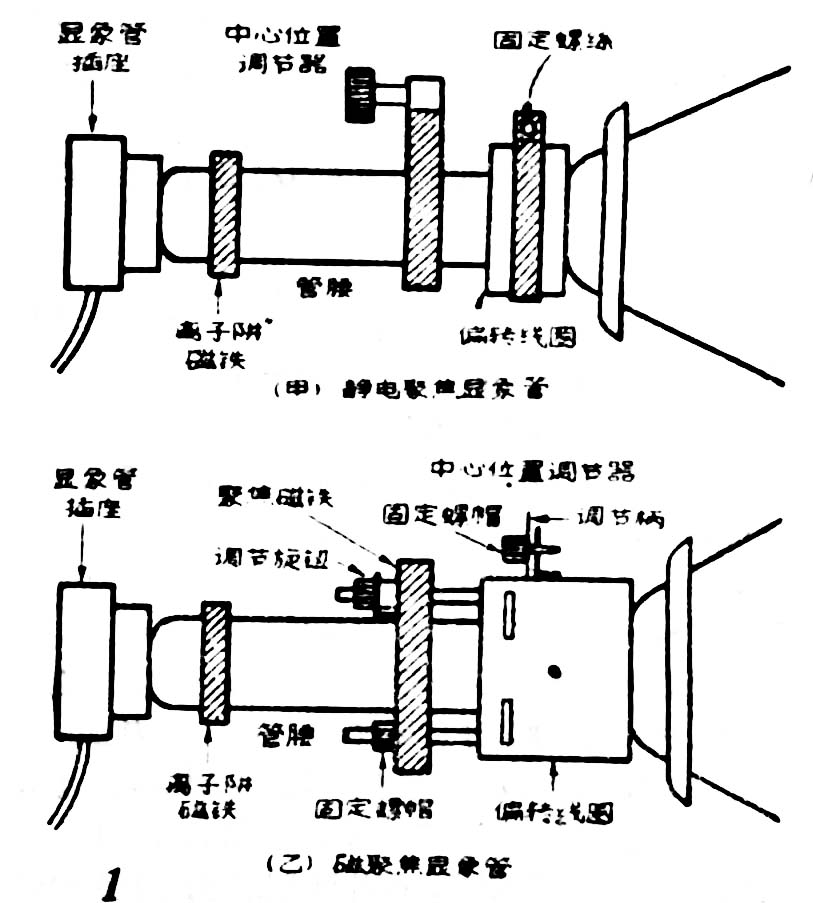

上面我们介绍了使用电视接收机需要经常进行的一些调整。此外，还有一些不需经常调节，但却很重要的几项调整。这些调整部分，由厂家在出厂前调整好。但在搬运过程中由于受震动，往往会使他们离开了正常的位置，这时就需要重新调整。这些调节装置都装在机箱背后显象管的腰部（见图1），必需将后面凸出的长筒套取下并将后板打开，方能进行调节。调节时必须十分小心！因为显象管上接有一万余伏的高电压，这些高电压接头在有些电视接收机中甚至没有加绝缘。同时也要注意有些电视接收机的底壳是直接接交流电源（“带电”）的，要避免触电。在调节时最好人身和地面及机器底壳之间保持很好的绝缘，并且必须只用一只手去调，比较安全。另外，可在荧光幕前放置一面镜子，使调节更为方便。

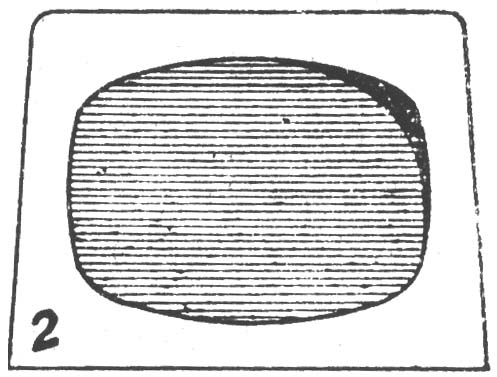

“离子阱”位置调节 如果亮度不足或根本没有亮度，需要调节“离子阱”磁铁，首先将亮度旋钮旋到较小的位置，在离显象管管座约数厘米处前后左右细心地移动“离子阱”磁铁，使荧光幕上发光。如果没有光亮时，可将亮度旋钮沿顺时针方向转功一些，再旋动“离子阱”磁铁，使荧光幕得到最大亮度后，再将亮度旋钮旋亮一些，继续调节“离子阱”磁铁，使荧光幕上辉光更亮。如此来回地多次调节，最后把亮度旋钮旋到最大的位置，调“离子阱”磁铁使荧光幕上的辉光达到最亮程度就算调好了。与此同时还要适当地照顾光栅有良好的聚焦。此时如果幕面上出现黑暗角落（见图2），可先不去管它，留待进行以下几项调节时解决。

中心位置调节如果图角位置中心与荧光幕中心不重合，即整个图象垂直地向上边或下边偏移，或是水平地向左或右边偏移 （见图3）。这表示中心位置没有调好。采用静电聚焦显象管的“北京”牌和“红宝石”牌电视机，它的中心位置调节器是一个装在铁夹子中的小圆柱状磁铁（图1甲）。只要转动圆磁铁或整个铁夹子就可使光栅移到正中，而且无暗角出现。“纪录”牌电视机，它的中心位置调节器则是两只圆磁铁，要使光栅移到荧光幕的正中，必须来回转动这两只圆磁铁。此外，有些电视机是采用磁聚焦显象管的，例如捷克4102U型电视机，它的中心位置调节器是一片金属圈，位于磁聚焦的固定磁铁（在方盒内）与偏转线圈的磁铁之间，并有一个柄子伸出铝壳（见图1乙），将卡住手柄的固定螺帽旋松后，向左右扳动调节柄，光栅就会上、下移动；使调节柄上、下伸缩时，光栅就会左、右移动。待光栅位置正好调整在荧火幕正当中后，再将固定螺帽拧紧。

偏转线圈位置调节 如果光栅扫描线条不在水平位置时，就将出现倾斜的图象（如图4）。这可以将偏转线圈上铁夹子的螺丝旋松，微微地转动偏转线圈，使光栅扫描线条，或图象位于水平，再将螺丝拧紧。在调整时，应注意使偏转线圈紧紧贴住显象管的管壁，否则荧光幕上会出现黑暗角落。

磁聚焦位置调节 采用磁聚焦显象管的电视机，聚焦磁铁位置不当，会使光栅的细条或图象模糊不清。在调节时，首先将这块圆形磁铁下端的一个固定螺帽旋松，然后旋转上端的一个小旋钮，向右转动时，磁铁会向前移动，反之，磁铁会后退。改变这块磁铁位置，将控制扫描电子射线的聚焦程度，使它在荧光幕上聚成小点。聚焦调好时，光栅细条将变得最细最分明，这时图象清晰度最好。(北京广播电视服务部)
