多用电子继电器

这里介绍的一种简单自动控制用的继电器，可以用来作自动接通和切断电路、自动水位报警等试验。

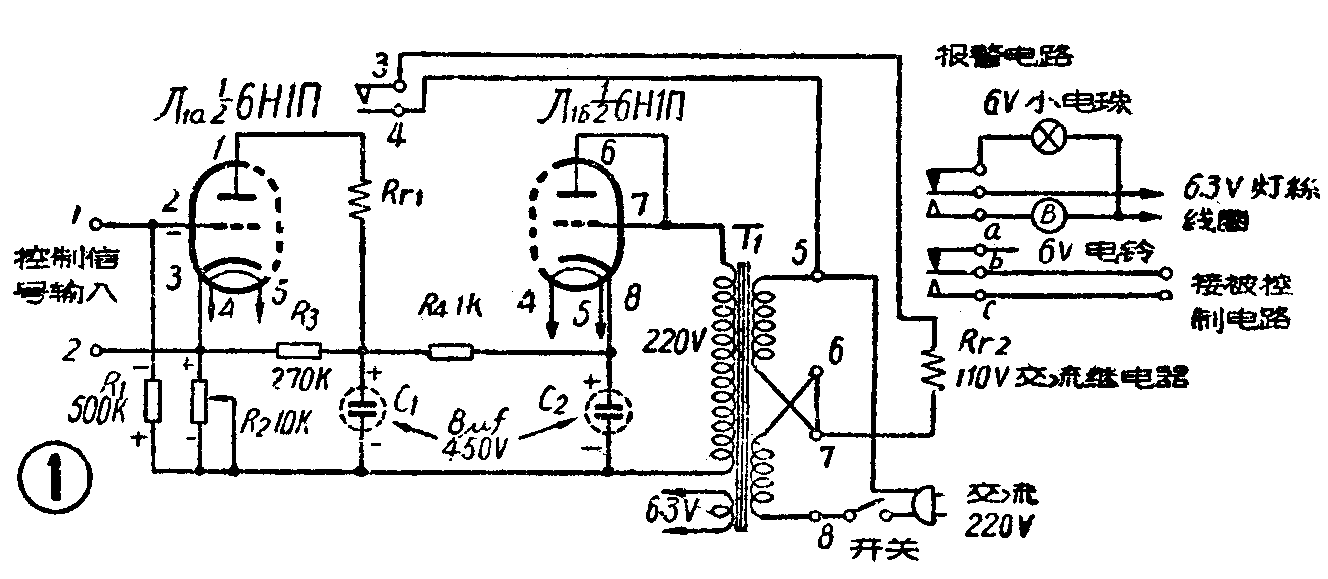

在图1中，双三极复合电子管6HlП（或6SN7）的一半三极管（Л\(_{1a}\)）作放大，另一半三极管（Л1б)作整流。在放大管Л\(_{1a}\)的阴极上接一个10千欧（10K）电位器R2。整流后的电流在R\(_{2}\)上产生电压降，其负端通过电阻R1加到Л\(_{1a}\)的栅极，给栅极一个相当大的负偏压，使屏流截止。当它的栅极电路（图1中的1、2点）输入控制信号时，便减小栅极负偏压，使屏极电路出现屏流，于是串接在屏极电路里的灵敏继电器Rr1动作。它的接点接通另一个交流继电器R\(_{r2}\)的电源（图1），使它动作，从而又接通我们要控制的电路，同时发出警报（信号铃响）。

这个多用电子继电器可以用人体感应作用，或是用光、声音来控制它的动作。例如，应用人体感应作用控制继电器，再通过它控制电灯电源，自动开关台灯。控制方法是在图1中的“1”处接一块长10厘米、宽8厘米的铜板（也可用铁板或铝板），立放在桌上。当我们在桌上看书或写字时，便有一微弱的感应电势，通过人体和铜板组成的电容器加到栅极上，使电子管导电，产生屏流，继电器R\(_{r1}\)动作。接通交流继电器Rr2。如果把R\(_{r2}\)的接点串接在台灯的电源电路内，Rr2动作时，它的接点便将台灯自动开开。当我们离开桌子时，栅极上便失去微弱的信号，屏流截止，电子管不导电，继电器R\(_{r1}\)、Rr2相继释放，台灯自动关闭。如控制不够灵敏，可将金属板适当加大。

在用光控制时，可以把图2的光导管（光敏电阻）接到图1中1、2两点。当有光线射到光导管上时，改变它的电阻大小，从而减小电子管的栅负压，屏流产生，使继电器R\(_{r1}\)动作。

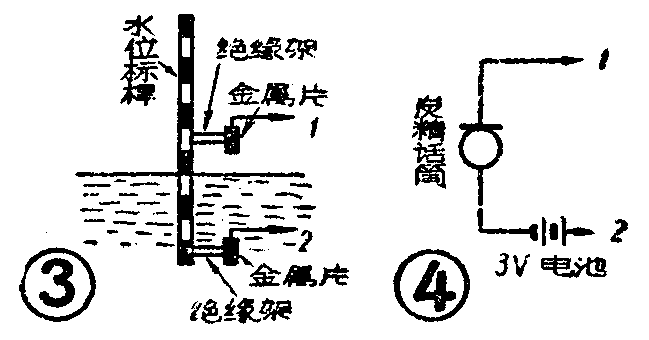

在作声电控制或水位报警控制时，只要把图3、图4的1、2点和图1中的1、2点相接，那么话筒中有声音送入，或水位上升到一定高度时，和上述原理一样，也能产生控制作用。

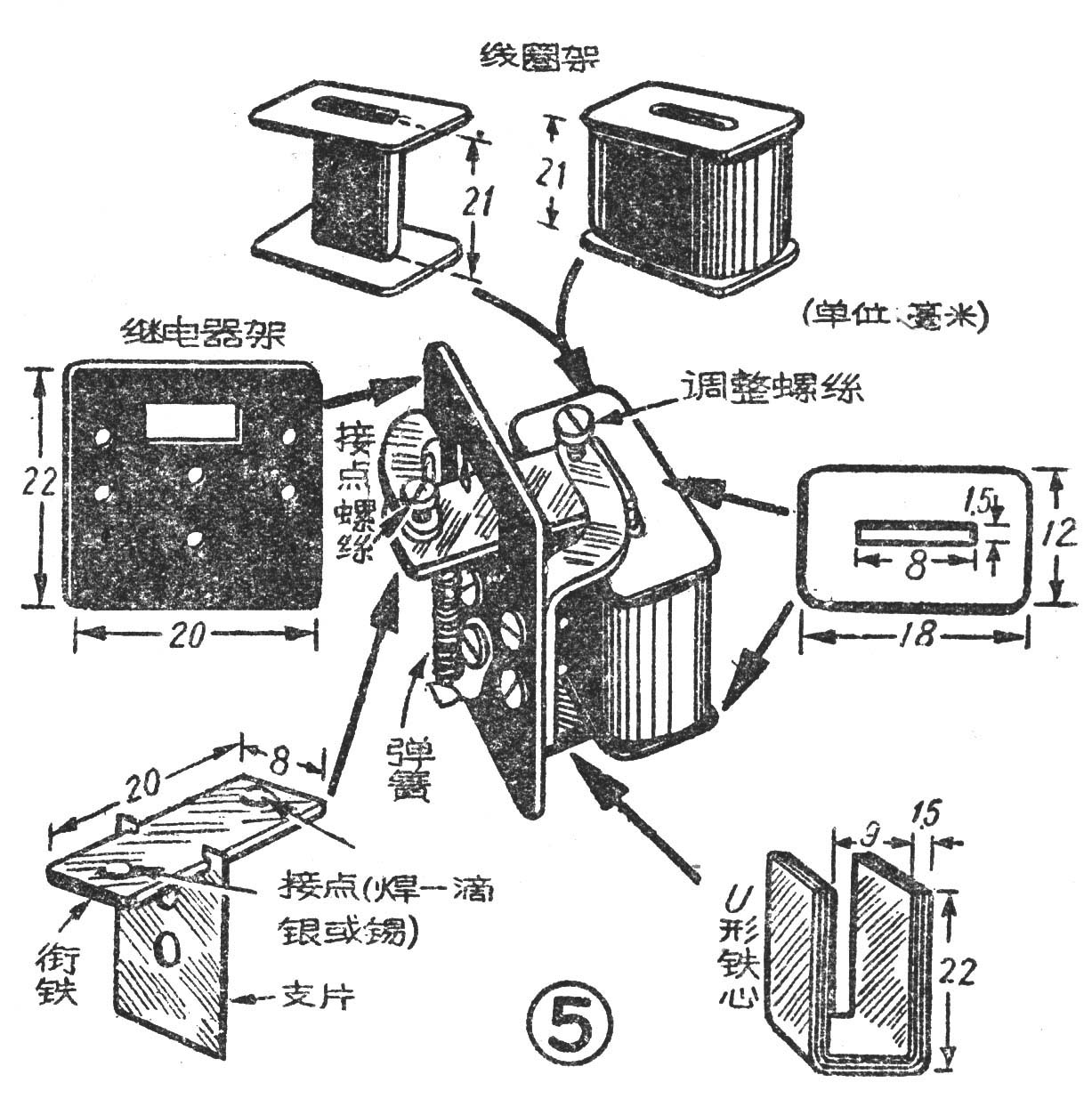

继电器R\(_{r2}\)可以用市售110伏交流继电器（也可以用交流220伏的，但此时Rr2要从接头7改接到变压器的8上）。这种继电器有两组接点，所以在完成控制作用的同时还能发出警报。继电器R\(_{r1}\)需要自制。作法参考图5。继电器的支架可用胶木板或塑料板。线圈架可用废旧的塑料板，用万能胶粘好。铁心可用普通的软铁片或罐头盒剪成五、六片，叠在一起弯成U形，焊成一整块。弹簧不要用弹力太大的，最好用小提琴的E弦，或类似的纲丝绕制。继电器的线圈，可用38号～48号线乱绕一个500欧以上的线圈就行了。继电器的衔铁一端被弹簧拉住，一端被调节螺丝止挡住，调节螺丝并能调节衔铁与铁心间的间隙。这个继电器也可以用小的蜂鸣器及普通耳机改制。

先将电源接好。调整电位器R\(_{2}\)到使Rr1的接点刚被释放，用手接触图1栅极接线柱1，这时R\(_{r1}\)的接点将以极快的速度颤动，使继电器Rr2接通，电铃响，表示控制作用正常。（黄懋广 刘炳忠）
