“牡丹”牌626型收音机

🏠 首页 《无线电》杂志 1961年 🔗 第1期 🔗 第19页 分类:“现代家庭电子制作”电视讲座辅导材料 🔗 敏 🔗

这是北京电子仪器厂生产的一种新型六灯三波段超外差式调幅收音机。由于在电路、机械结构和发音系统等方面采用了不少新的设计方法,该机使用效果良好,外观精致大方。

626型收音机采用新型6И1П电子管作变频管,并采用了最新型的小型中频变压器,因此灵敏度和选择性都有所改进。由于在功率放大级采用了负回输,并使用口径较大(170毫米)的扬声器,在木箱的设计上也考虑到对音质的改善,因此该机音质优美动听,低音比较丰富。

此外,该机本身装有固定的磁性天线和铝箔天线,无需再加外接天线,抗干扰性能也有所加强。

在机械结构方面,由于采用新式琴键开关作波段开关,使用大为便利。使用者要想收听某一波段的广播,只要把该波段的键钮按下就可以了。本机的另一特点,是设计本机时,对所选用的各项零件和材料都作过周密考虑,一些主要的零件都经过特殊的加工处理,因此该机适合在我国南北方广大地区使用,也适合在热带地区使用。本机主要技术性能:

1.频率范围:中波:535~1605千赫;短波2:2~6兆赫;短波1:5.7~18.1兆赫。

2.中间频率:465±2千赫。

3.灵敏度:

中波(机内磁性天线)不大于6毫伏;

短波2 不大于100微伏;

短波1 不大于100微伏。

4.选择性:偏调±10千赫的衰减不小于32分贝(1000千赫处测)。

5.整机非线性失真:

150~400赫 不大于9%;

400~5000赫 不大于7%。

6.额定输出功率:2伏安。

7.使用电子管:6И1П—变频;6K4П—中频放大;6H2П—检波及低频电压放大;6П1П—功率放大;6Ц4П—全波整流;6E1П-K—调谐指示。

8.控制旋钮和开关:左边外套大旋钮用以调节音量大小,中心小旋钮控制音调;右边外套和中心旋钮固定在一起,作调电台用。琴键开关自左至右依次是“关机”、“电唱”、“中波波段”、“短波2”和“短波1”。

9.使用扬声器:直径170毫米恒磁扬声器。

10.使用电源电压:110伏或220伏、50~60赫交流电源。

11.功率消耗:约50瓦。

12.机箱尺寸:45×21×29厘米。(敏)

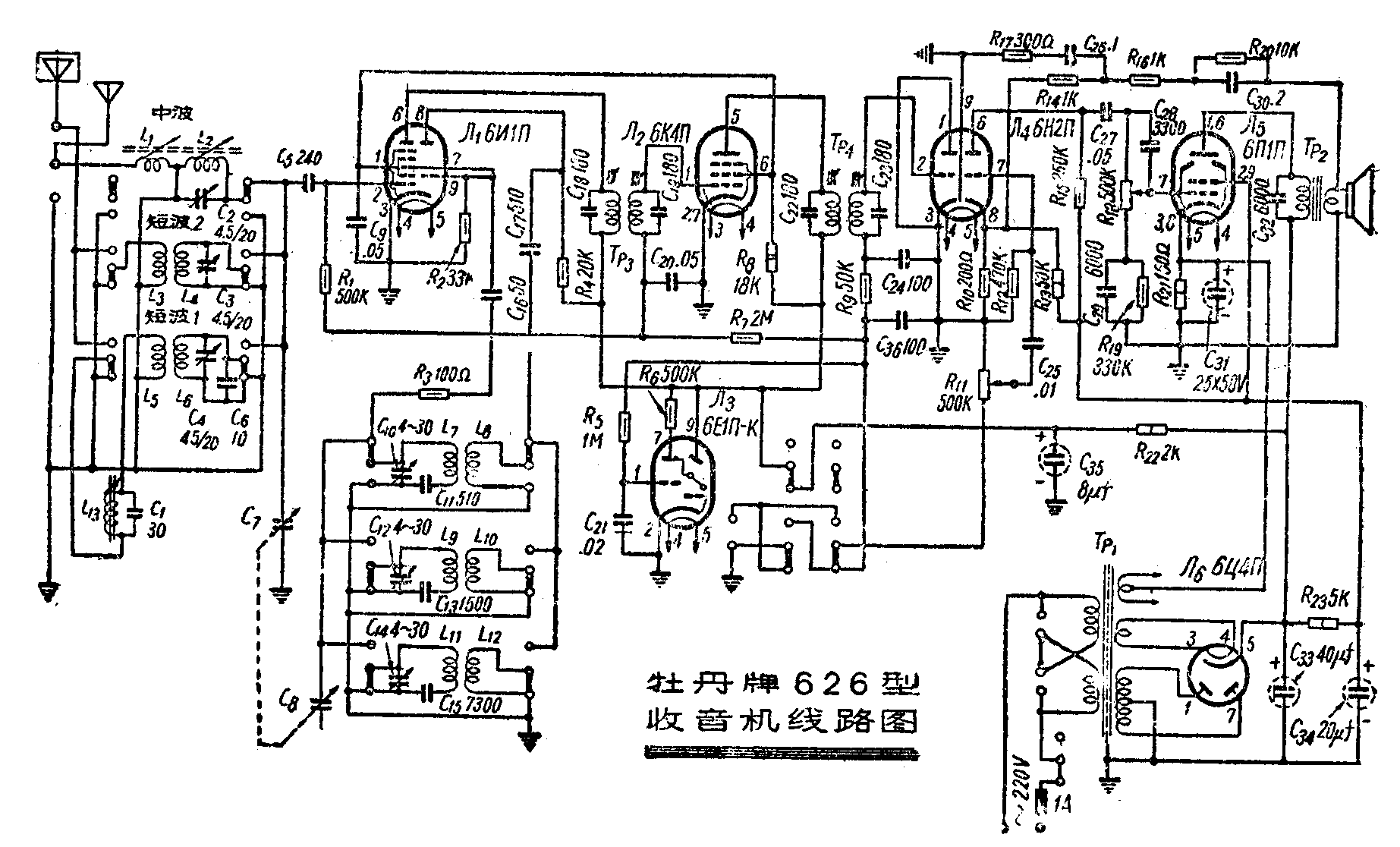

图2
图2 🔍原图 (1845×1116)

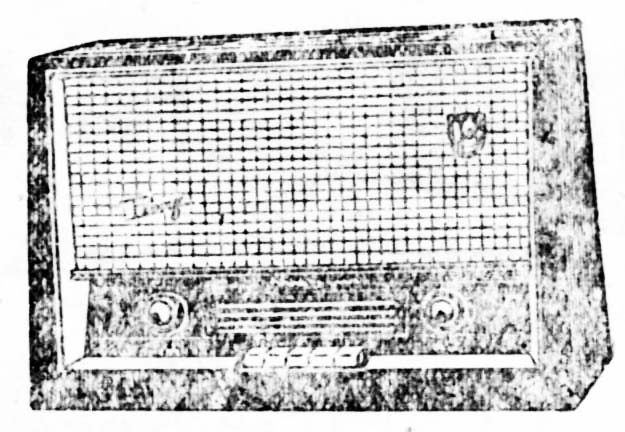

图1
