有线广播喇叭的使用和维护

在有线广播中，喇叭是供用户使用的主要设备。喇叭挂接得是否合适，维护得好坏不仅直接影响收听质量，而且还会影响到整个广播网路和其他用户。因此管好和用好喇叭是一件很重要的事。

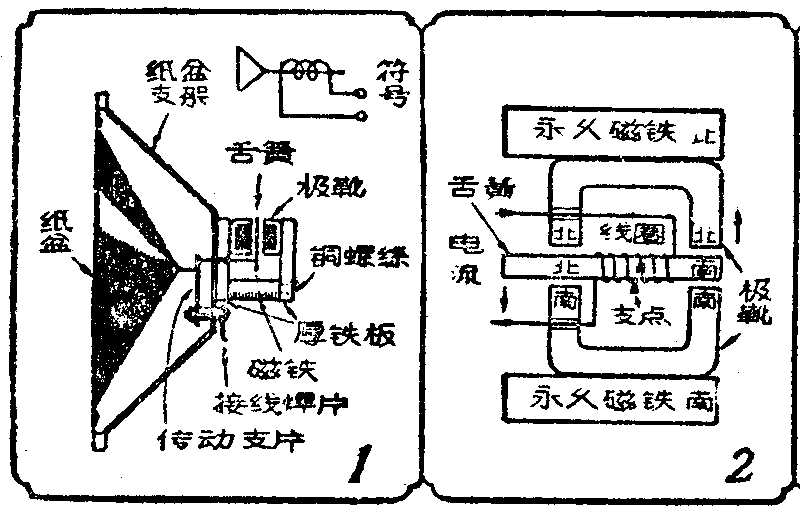

农村有线广播中用得最多的是舌簧式喇叭，其次是电动高音喇叭（号筒式喇叭），个别地区也有用晶体喇叭或电动纸盆喇叭的。喇叭是一种电声转换元件，依靠它把音频电流还原成声音，也就是把电磁能转换成声能，使我们可以从广播里听到语言或音乐。各种喇叭的工作原理基本上是相同的。现在就以舌簧喇叭为例来说明它是怎样把电磁能转变成声音的。图1和图2就是舌簧喇叭的结构和工作原理图。在软铁制成的扁平舌簧外面套着一个线圈，放在永久磁铁两只极靴的中间，当音频电流经过线圈时，舌簧被磁化，如果某一时刻电流方向如图2中所示，那么根据电磁感应右手定则，舌簧的右端为南极，左端为北极，它受到永久磁场的作用，右端将被吸向上，左端向下，动作的方向如图中箭头所示。当电流方向改变时，舌簧动作的方向就相反。这样舌簧就将随着线圈中所通过的音频电流的变化规律而来回振动。舌簧又通过传动杠杆与纸盆相连，于是纸盆也就产生与音频电流相应的音频振动，从而激动空气成为声音。老式的舌簧喇叭的磁场是用马蹄形的合金磁钢，磁铁体积较大；新型的舌簧喇叭多是用恒磁性瓷做成的圆柱形的永久磁铁（如图1），它的磁性强，可以节省一些磁钢，也便于装拆，国产喇叭以采用这种型式的为最多。

舌簧喇叭有高阻和低阻的两种，有线广播中用的一般都是高阻的。它的线圈是用44号左右的漆包线绕4000～5000圈，直流电阻约1,000欧，频率为400赫时的阻抗约为8,000欧左右，额定功率为0.1－0.25瓦，额定工作电压约在30伏左右。电压低于10伏以下时声音就太低，不能工作了。

电动高音喇叭和电动纸盆喇叭里面没有舌簧，而它们的线圈（也叫音圈）是可动的，当音圈里有音频电流时，它和永久磁场相互作用而产生振动，使喇叭发声。这两种喇叭的功率比较大，由于音圈圈数少，所以阻抗低。高音喇叭的功率可大到几百瓦，一般使用的约10瓦到25瓦，阻抗一般是8欧或16欧；电动纸盆喇叭的功率约自1瓦到几瓦。阻抗约自2欧到8欧，其中3～4欧的最多。如果要近似地来测量这两种喇叭音圈的阻抗，可以用欧姆表量出它的直流电阻，然后再乘上1.25，就是音圈阻抗的近似数值了。

对有线广播来说，喇叭的接法是很重要的。接喇叭时一定要注意到喇叭的阻抗、线路的电压和喇叭的功率。只要忽略了其中的一件事，就有可能使喇叭发不出足够的声音，也可能烧坏喇叭或影响整个广播网。

例如上面所讲的高阻舌簧喇叭就应该接到额定电压30伏的线路上，如果接到电压120伏、360伏的线路上就会烧坏喇叭或使沿线上其他喇叭得不到应有的声音。另一方面如果接到低于10伏以下的线路上，例如接到供给高音低阻喇叭的线路上，就得不到应有的声音。

尤其是低阻高音喇叭，如果不用用户变压器而直接接在高压传转线上时，立刻会烧坏喇叭且使其它的喇叭音小。

如果线路上的电压与喇叭不配合，就需要用用户变压器来使它们配合。变压器的变压比可以用下面的简单公式来计算：

式中V\(_{1}\)是线路电压，V2是喇叭的额定电压，N是变压器的变压比。例如上面说的30伏的舌簧喇叭，如果要接到120伏的线路上就得用一个变压比N=120/30=4的用户变压器。

高音喇叭和低阻电动纸盆喇叭一般不用额定电压来表示，而是用阻抗和功率来表示的。这时它们的额定电压就需要用下面公式来换算：

式中P是喇叭的功率，Z是喇叭的阻抗，V就是额定电压了。算出额定电压后就可以依照公式（1）来计算用户变压器的变压比。例如3欧、10瓦的高音喇叭，根据式（2）计算：

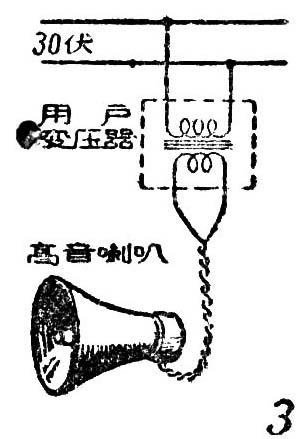

如果要接到30伏的线路上，那么就要用变压比N＝30:5.5的用户变压器（图3）。这时喇叭所得到的电功率就刚好是10瓦左右。

上面所谈的只是挂接喇叭时对于喇叭本身的阻抗、功率和线路电压的关系的考虑和计算方法。可是我们要知道，有线广播机的输出功率是有一定的，因而即使是符合上面所述的三个条件，我们也不应该随便加挂喇叭。特别是在定阻抗传输的网路上，还存在着阻抗匹配的问题，乱挂喇叭会破坏整个网路的阻抗匹配，严重时会影响整个网的广播，这点是我们应该注意的。

喇叭的寿命及放音质量，和维护得好坏有密切关系。喇叭的纸盆比较娇嫩，它怕湿、怕热、怕声音过大。湿了会使它变形；过热了会使纸盆发脆，声音过大了会使纸盆破裂。受潮时，喇叭线圈，特别是其中的焊接头易于发霉烂断。声音太大时，也就是通过线圈的音频电流太大，会使线圈发热，时间一久就会烧坏。另一方面由于振荡过猛，也会使舌簧偏向一边，喇叭发音不正常。其次喇叭也怕灰尘，灰尘太多时将舌簧空隙填满，影响发音。

因此我们对于喇叭的维护，要注意下面几点：（1）喇叭要装在木盒子中，喇叭口要用布蒙住使不易进入灰尘。（2）喇叭盒要挂在干燥、通风良好、而不使太阳直接晒到的地方。不要放在易沾水汽或易受雨淋的地方。（3）对于装有音量控制器的喇叭，不要把音量开得过大。（深谷）
