是有线还是无线?

提到电话,一般人都会想到电话机和连接电话机的导线。有的人把连接电话机的导线叫做回路,这就是说用两根导线组成一个电流闭合通路。因此长期以来,就根据这个特点划分有线通信和无线通信:有线通信用导线传送信号电流,无线电用空间传送信号电磁波。这样分类,在过去界限是很清楚的。但是波导管出现以后就有了问题。因为波导通信所用的波导管是一个空心金属管,电磁波在里面传播,如从管内的情况来看,没有导线,就是一般的无线通信,但如从外面形状来看,它又是一个导体。

详细讨论这个问题是很有趣的,可以帮助我们了解许多有关电信号传输的知识。这里只着重指出,由于多路通信的发展,使用的频率日益增高,不论在机器设计上或在传输理论上,有线通信和无线通信日益接近,过去的分类法,将要失去意义。

多路通信中的一次技术革命

最早,在一对导线上只能通一路电话。以后发明载波电话,并进一步改进线路,采用电缆以后,在一对线路上发展到能通几百路,最多已能通1800多路。但是,如果要把两个城市的几万号、甚至几十万号的电话联系起来,并且要传送多路电视,只有一千多个通路,还是不够的。用多架设线路的办法来解决这个问题,事实上是不行的。

为了增加线路的通路数目,近年来进行了大量的研究。早在1936年就被实验证实,波导管能传输电磁能量。因此,人们想到把无线电波用波导管来传送,这样就可解决一般无线电波在空间传送时能量消耗太大,并且受自然条件影响极不可靠,以及不同电台之间的相互干扰等等问题。从理论上说,利用波导通信能传输极高的频率,可得到几十万个电话通路和几百个电视通路。这样大的通路数,意味着通信领域中一场技术革命,会引起通信机械的变革,根本改变现在的长途通信的面貌。

波导通信的技术特点

波导通信的技术特点较多,这里只能概略地谈其中几个问题。

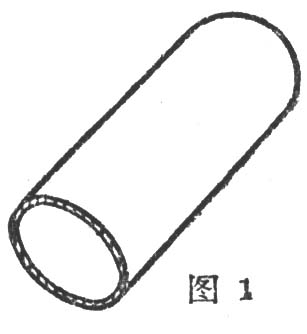

目前有些人认为适合作远距离通信的波导管是圆形的,它的形状如图1所示。

图1
图1 🔍原图 (307×334)

电磁波的波型有很多种,其中最适合在圆波导中传播的叫做H\(_{0}\)1波。这是因为H01波在圆波导中传播时能量衰减最小,并且随着频率的增加而衰减愈益减小。在实验中得出了几种不同波型的能量衰减曲线,从这些曲线可以看出,约在4千兆赫以后,当频率继续增加时,E\(_{0}\)1和H11曲线都向上升,而H\(_{0}\)1曲线却向下降,这表示E01和H\(_{11}\)波型的能量衰减随频率增加而增大,只有H01波型的能量衰减是一直减小的。

实验和理论的研究还告诉我们,只有当波导管的直径和工作波长的比值大于某一数值时,这个波长的波才可能在这波导管内传播。也就是说,波长愈长,传输这种波所需的波导管直径就要愈大。实际上,只有波长较短的波——厘米波和毫米波,才能在波导管中传输。相当于这样短的波长的频率,高达3000到300000兆赫。此外,波导管的直径愈大,能量衰减愈小。根据这些情况,降低波导管中的损耗有两个方法:缩短工作波长或加大波导管的直径。

另一个特点,当波导管直径增加时,波导管能传输的波型愈多。在内直径为12厘米的波导管中,约有30种类型的波可以传输,而在内直径为40厘米的波导管中,则有约300种类型的波可以传输。一般,只利用一种波型来工作,例如用H\(_{0}\)1波。我们把被利用的波型叫做工作波型。对所有非工作波型,我们并不加以利用,它们是“不速之客”,妨碍正常通信。这些非工作波型叫做杂波或寄生波,必须滤除。因此,增大波导管直径固然可以减小衰减,但是却增加了寄生波,这是一个矛盾。权衡得失后,还是以最大努力来消除寄生波,保持适当大的波导管直径为最合理。

图2
图2 🔍原图 (367×340)

消除寄生波的方法是采用滤波的方法,就是说想办法增加寄生波的衰减,使它们的能量在传播中很快地消耗掉,不能到达目的地——接收端。为了说明这种滤波方法的原理,先简单介绍一下H\(_{0}\)1波在波导管中传播的情况。我们知道,当电磁场迂到金属时,在金属中就会产生电流。H01波的电磁场在波导管金属壁内产生的电流,其分布情况如图2实线所示。从图2可以看出,H\(_{0}\)1波的电流是环形电流。其它非H01波绝大多数有纵向分布的电流分量,如图2虚线所示。根据这种电流分布特点,如果用H\(_{0}\)1波作工作波,而在非H01波的电流途径中适当设置障碍,就可以消耗非H\(_{0}\)1波的能量,达到滤除寄生波的目的。这种设有特殊障碍的波导,一般叫做自滤波导。

图3
图3 🔍原图 (445×1119)

目前,研究得最多的自滤波导有两种,即环形波导和螺旋波导。环形波导的结构如图3所示。波导壁是用许多被介质垫圈所分隔的一连串的金属环所做成的。在环的外层,复以有弹性的介质外壳。这些分隔金属环的介质垫圈,切断了寄生波产生的纵向电流,使寄生波能量很快衰减,但对工作波的衰减却很小。螺旋波导的结构如图4所示,它是用圆形(也有用带形)铜线绕制而成的螺旋圆管。在螺线间敷入介质,在外面也复以介质外壳。它的滤波原理和环形波导是类似的。

实际应用中还必须解决衰减问题。造成衰减的原因很多,例如有部分能量被金属、介质吸收掉,有部分能量幅射掉等等。还有一种造成衰减的原因,是工作波型转换成非工作波型了,于是与寄生波一起由于自滤作用受到很大衰减,甚至破坏传输。产生波型转换的原因,主要是波导管结构形状不精确,不是成绝对的圆柱形。实际上制造的波导,无法避免微小的变形,例如各段截面的大小略有差异,截面略成椭圆形等等。这些不易觉察出的变形,对H\(_{0}\)1波来说,都足以造成波型转换。此外,通信距离很长,不可能做一根长度等于两地距离的波导管。实际运用时,必须把很多段波导管连接起来,但各段不可能完全相同,而且在连接时接头不可能绝对完全吻合,各段也不可能绝对在一直线上。这些都是造成H01波产生转换的原因。为了减少转换,对波导管制造和敷设的精确度要求非常严格,这也是波导实际应用的最大困难。

波型的转换,不仅造成附加损耗,也将引起信号的失真。因为波型转换后,成为寄生波,但这寄生波经过一段传播距离后,如果不能完全被衰减掉,它可能在波导管的另一个变形处发生转换,重新变成H\(_{0}\)1波。这重新转换成的H01波经过一次转换后,传播速度就发生了变化,结果不能与未经过转换的H\(_{0}\)1波同时到达终端,因而产生干扰失真。

实现波导通信,除了波导传转中的问题外,由于使用特高的频率——几千兆赫以上,因此为有关设备的设计制造带来新的问题,例如要求应用特殊的电子管,产生和放大这样高的频率的电子器件。波导通信应用的信号交换方法,怎样把话音或图象信号变为适合传输的高频信号,也是一个难题。过去通信中惯用的调幅、调频的信号交换方法,是有缺点的,失真大,限制了通信距离。有发展前途的一种信号变换方法叫做脉冲编码调制。这种方法的基本原理和电报符号编码近似。先把待发送的信号编码,用相应的脉冲组合代表信号的编码发送出去,到对方后根据不同的脉冲组合重新译出信号。 例如通常打电话时拨号,如果未编码,拨9字要发出9个脉冲,但如果用10种不同的脉冲来为10个数字编码,则发送每个数字只要1个相应的脉冲就够了。这种用编码脉冲来变换信号的方法,如果与波导通信结合运用,可使通信更有效、更可靠。(李玲 郝亚克)
