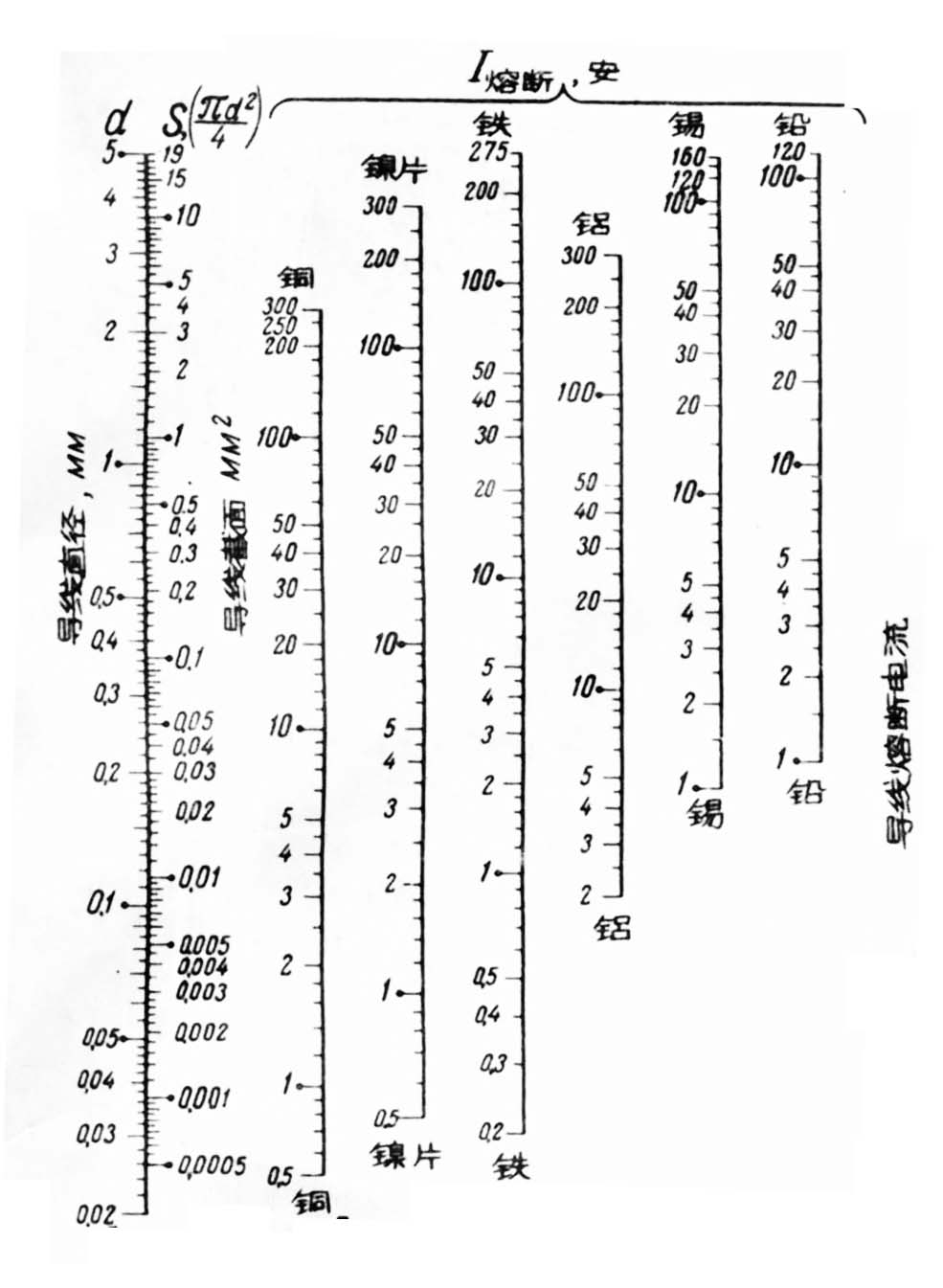

表1表示几种金属导线的熔断电流与导线直径（或截面）的关系。已知导线直径d（或截面s）后，在d（或s)线上相应点作d线的垂直直线，这垂直直线与相应金属的I线相交得一点，就是所求熔断电流值。

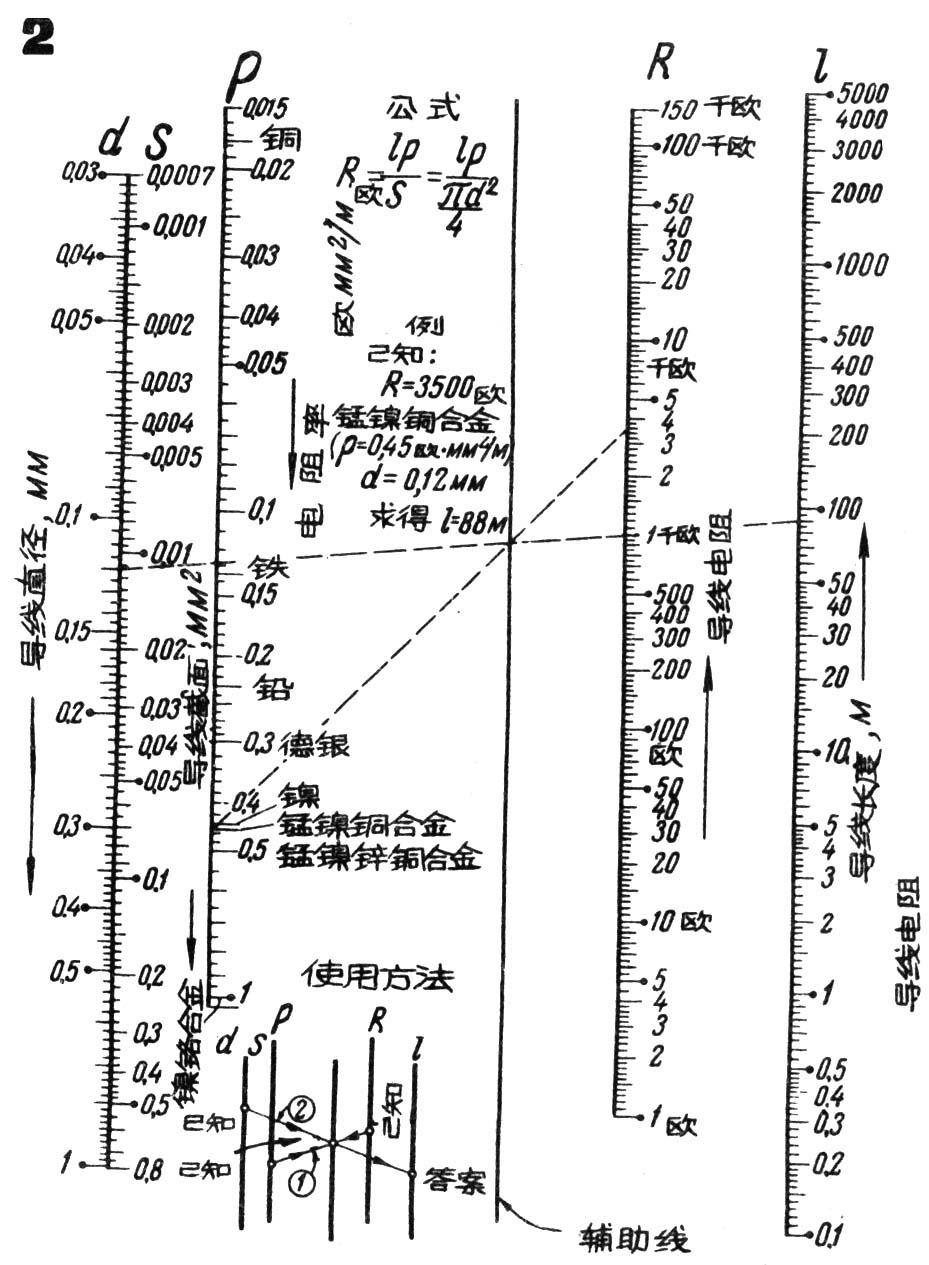

表2表示导线直径d、截面s、电阻率ρ、电阻R、长度l之间的关系。例如已知锰镍铜合金的R为3500欧，ρ为0.45欧mm\(^{2}\)/m,d为0.12mm，把R线上3500欧的点与ρ线上0.45的点连起来，这条连线与辅助线相交得一点，再把这一点与d线上0.12的点连起来，延长相交于l线，即得l=88m。

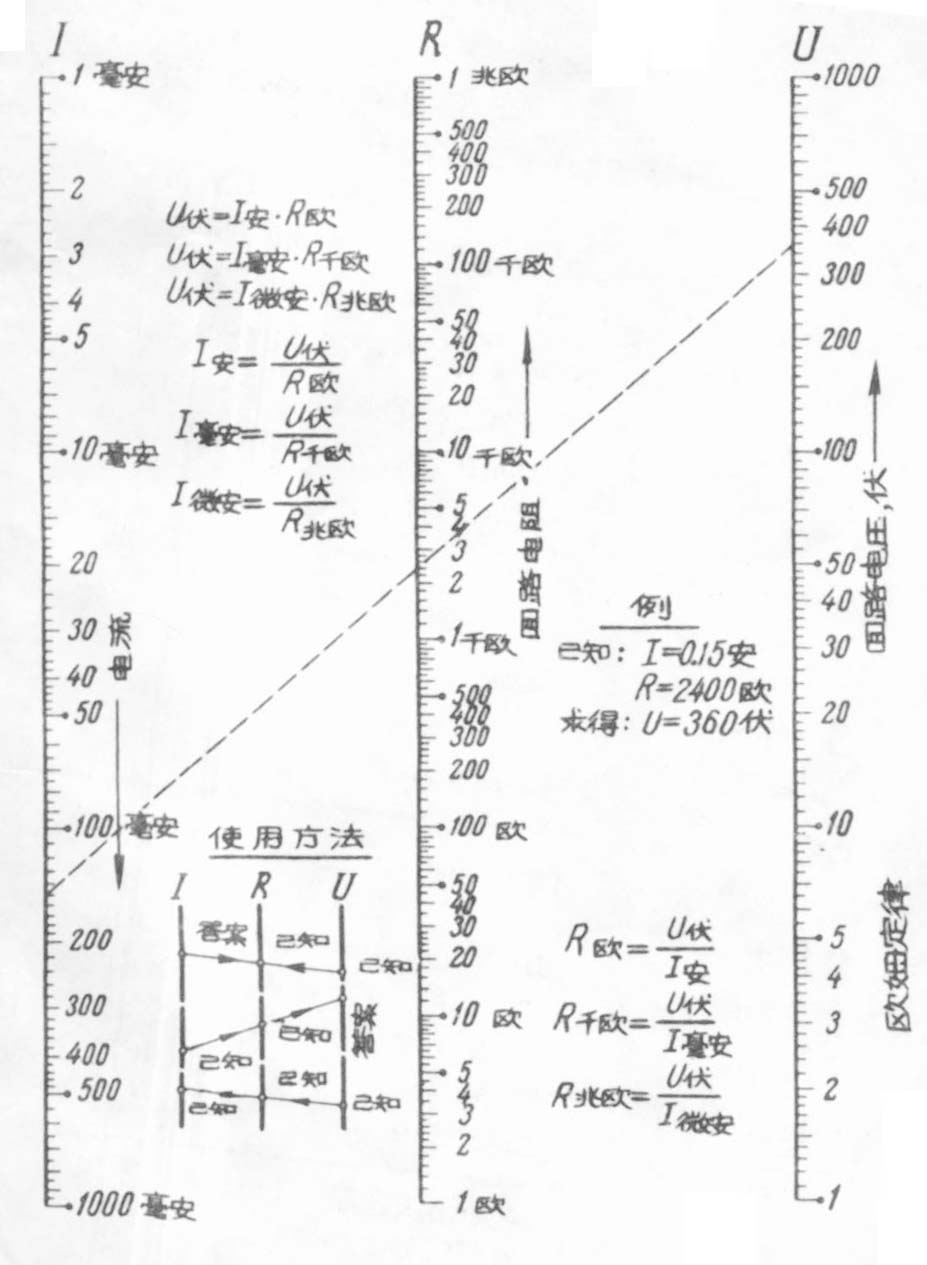

表3可用来按欧姆定律进行计算。I、R、U中任意已知二值时，把这二值对应的点连接起来，与未知值所在的线交于一点，这一点的数值就是所求值。

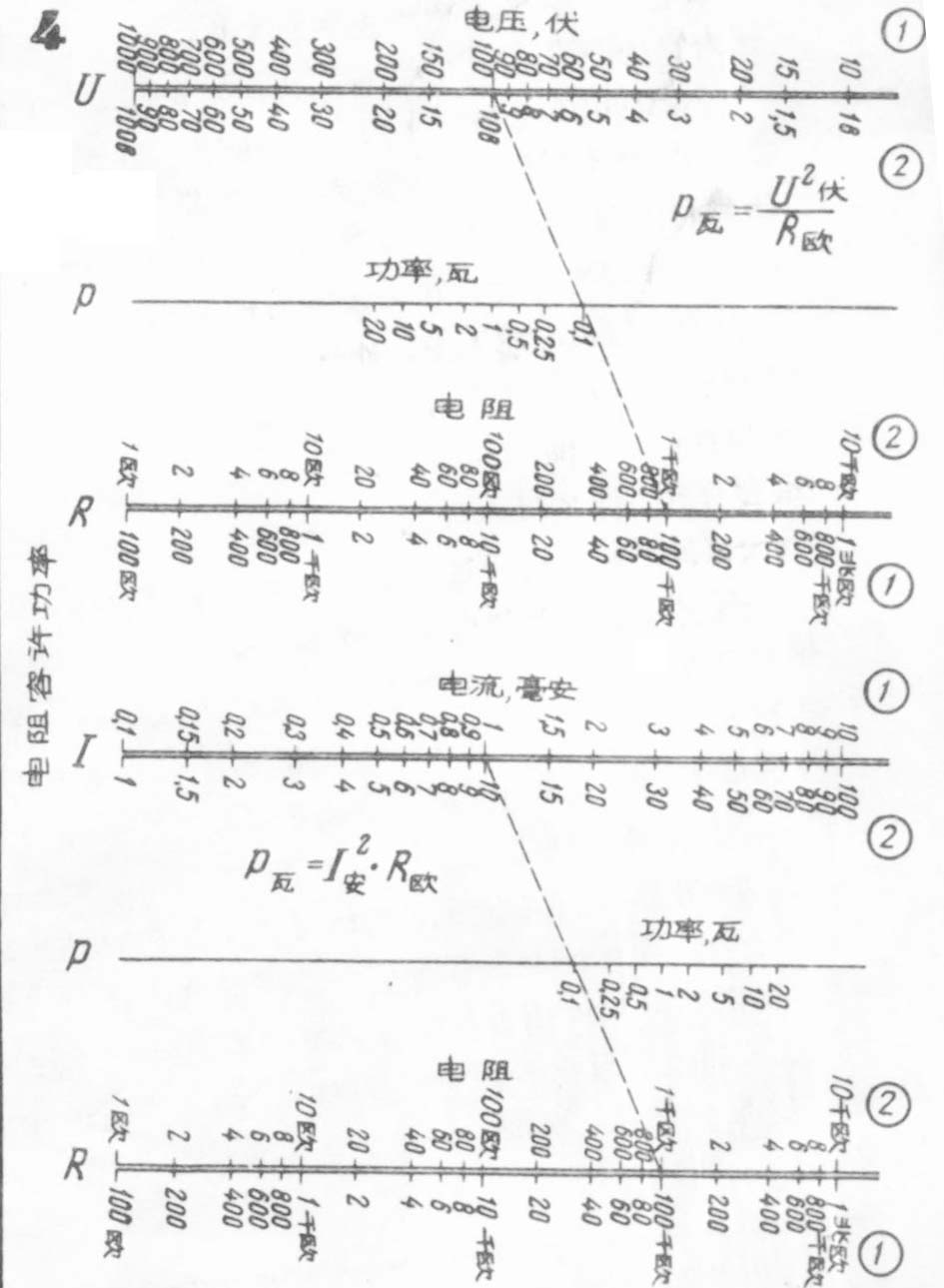

表4可用来确定电阻元件所要求的容许功率。已知电压U（或电流I）和电阻R后，速接相应的点，这连接线与P线相交的点即为所求功率，根据这个功率数值可以选择适当容许功率的电阻元件。
