医生根据病人的症状诊断疾病，常常要解决很复杂的逻辑问题，为了帮助医生正确无误迅速地解决这些逻辑问判断疾病，苏联的医生和工程师设计了一种电气逻辑机械——“电气医生”。

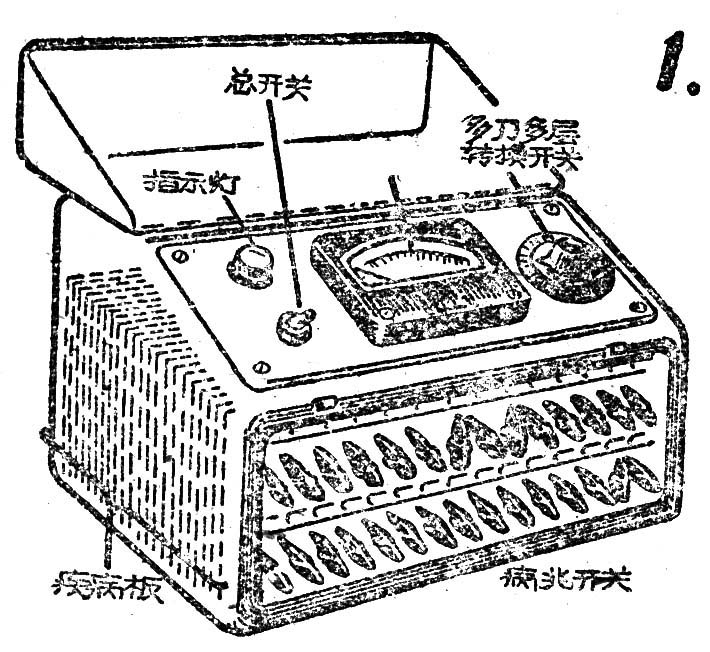

整个仪器由一只不大的箱子做成，在面板上装有29个单接点开关（按可能的症状数量），及一个23接点的转换开关（按可能的疾病数量）。箱内有23块隔板，板上以电阻数值表示每一种症状，旋转转换开关可以将电池及电流计电路接向23个症状板中的一个。旋转单接点开关可将板上的电阻接入电路。

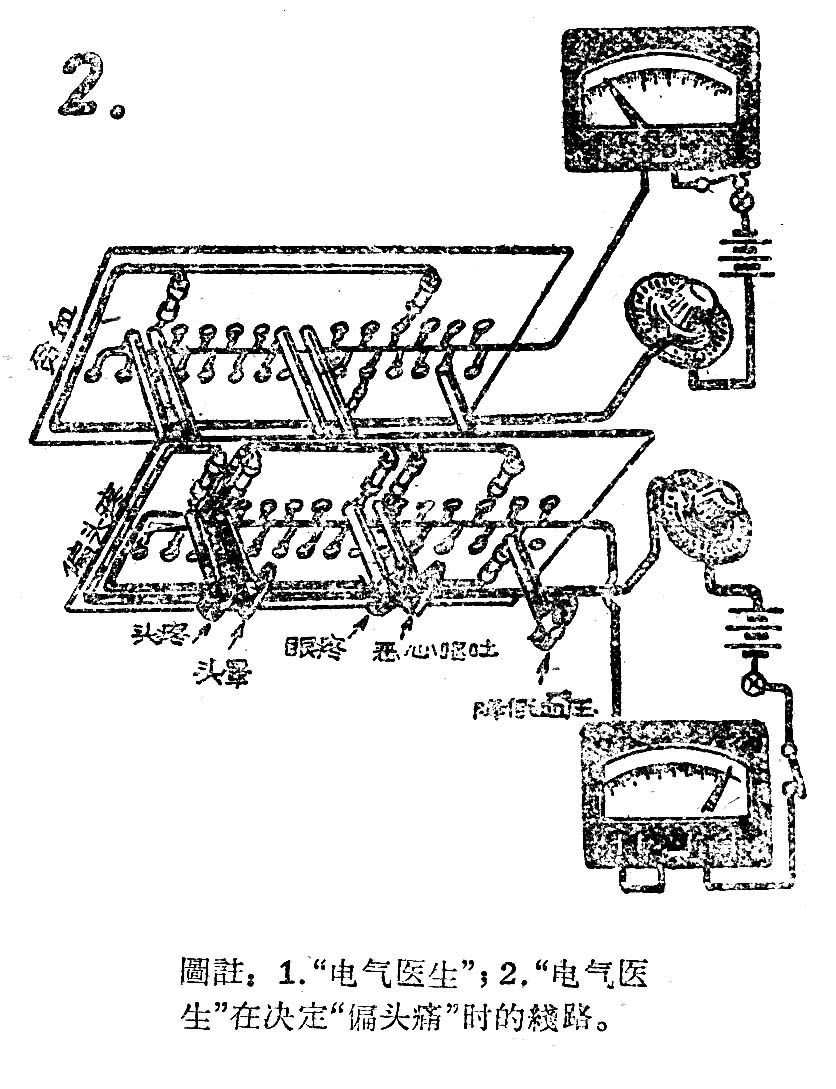

表示必具的症状的电阻串联接入电路，而表示非必具的症状的有相同数值的电阻，则并联接入。这样就使电流计的指针偏转角正比于非必具症状的数目。
在诊断某一病症时，医生可按症状旋转仪器面板上的某一些症状钮，然后依次旋转23接点的转换开关，看在哪一个步位上电流表的读数最大，这个读数最大时开关所指的步位，即所诊断的病症。若没有必具的症状则表针不动，若在好几个步位上都有相等的最大读数，则表示对病症不能作最后判断，但却能指出某几种可能。在一定范围以内，这种不太复杂的逻辑仪器将能对医生给予一定的帮助。（根据苏联“青年技术”材料编写）。
